Открытый узел

DRAFT LINK SUPPORT [02C14]

DRAFT LINK SUPPORT [02C14]

DRAFT LINK SUPPORT [02C14]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

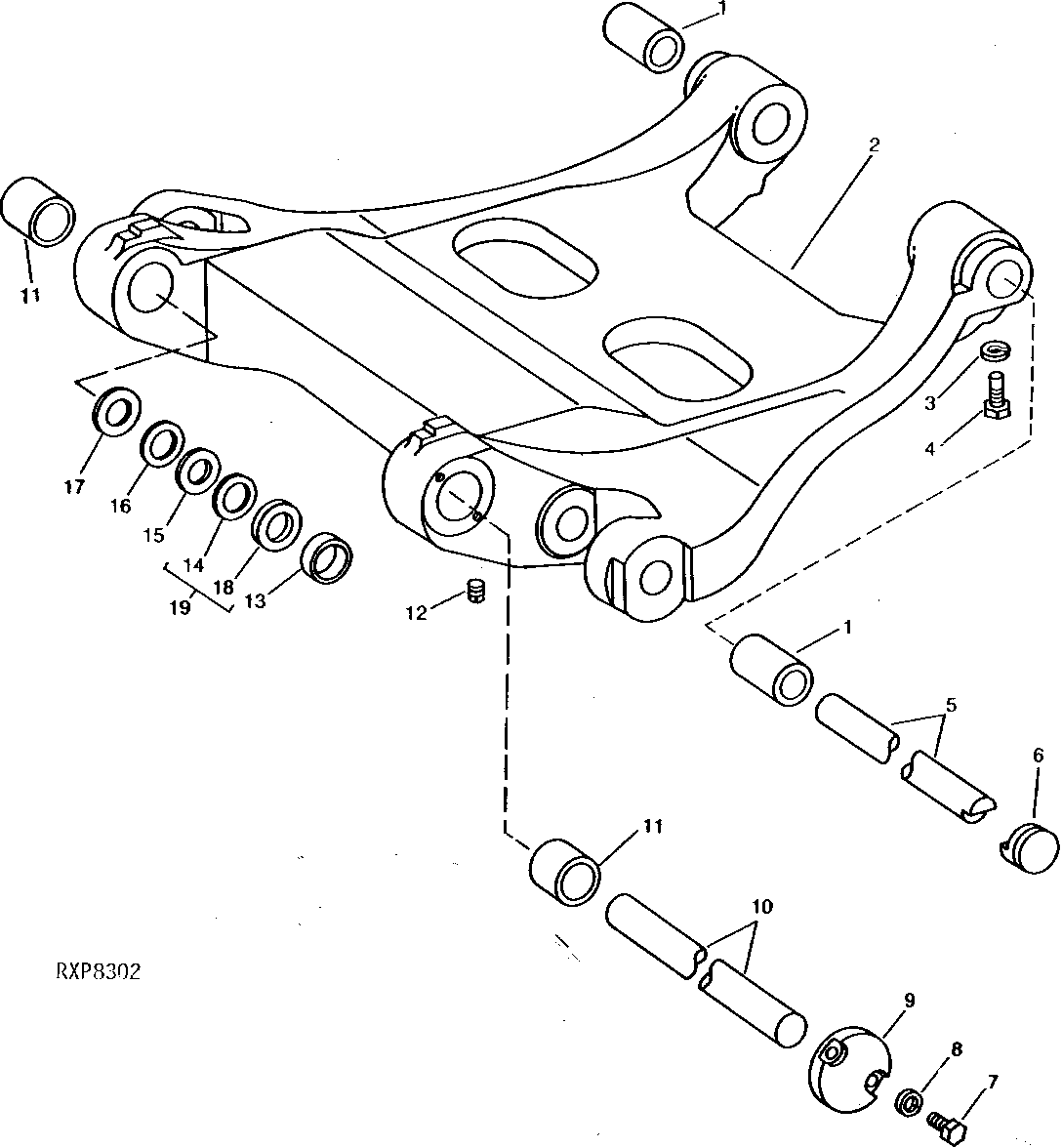

DRAFT LINK SUPPORT [02C14]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R36481	2	BUSHING	-
2	AR55185	1	SUPPORT	(MARKED R36434 OR R50656) (SUB FOR AR35922 OR AR50339)
3	12H303	2	Lock Washer	5/16"
4	R40928	2	BOLT	(SUB FOR R27196)
5	R36771	1	PIN	(ALSO ORDER (2) R33827) (SUB FOR R36479)
6	R33827	2	RETAINER	(SUB FOR R27828)
7	19H1900	4	Cap Screw	5/16" X 3/4"
8	12H303	4	Lock Washer	5/16"
9	R36483	2	RETAINER	-
10	R36480	1	DOWEL PIN	-
11	R36482	2	BUSHING	-
12	15H638	2	Pipe Plug	1/8"
13	R26505	4	BUSHING	(SUB R221297 AND A3606R)
13	R45515	1	BUSHING	0.08MM (.003") OVERSIZE
13	R45516	1	BUSHING	0.15MM (.006") OVERSIZE
13	R46801	1	BUSHING	0.76MM (.030") OVERSIZE
14	F2674R	2	Washer	-
15	R47566	1	WASHER	1.2MM (.048") (USE WITH AR78340)
16	R47567	1	WASHER	0.9MM (.036") (USE WITH AR78340)
17	R47568	1	WASHER	1.6MM (.062") (USE WITH AR78340)
18	AR26414	1	SEAL	(SUB AR78340, THIS APPLICATION)
19	AR78340	1	SEAL KIT	-
