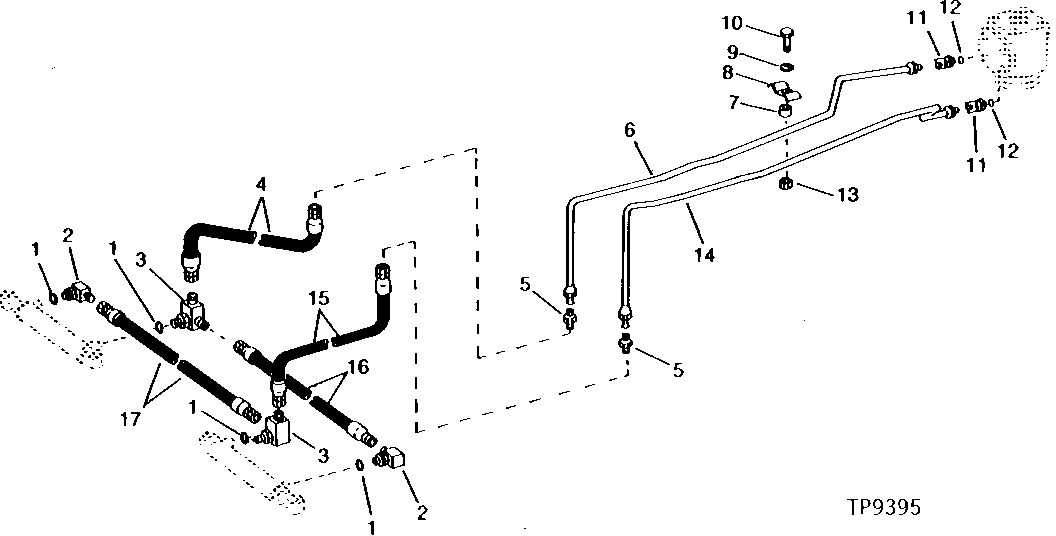

POWER STEERING CYLINDER HYDRAULICS (SERIAL NO. 238503- ) [01H19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	4	O-Ring	-
2	AT35121	2	Elbow Fitting	90° ADJUSTABLE, (SUB FOR AR26725)
3	AR78286	1	TEE FITTING	L.H. (SUB FOR AR31676, THIS APPLICATION)
3	AR31676	1	TEE FITTING	R.H.
4	AU41959	1	Hydraulic Hose	9/16" X 737 MM (29") X 9/16", R.H. CYLINDER HEAD END
5	R27095	2	Fitting	-
6	AT46810	1	OIL LINE	R.H.
7	28H1526	1	BUSHING	3/8" X 1-5/16"
8	R27323	1	CLAMP	-
9	12H302	1	Lock Washer	1/4"
10	19H1948	1	Cap Screw	1/4" X 3/4"
11	AN113929	2	Elbow Fitting	45° ADJUSTABLE, (SUB FOR AT46804)
12	R26375	2	O-Ring	-
13	14H786	1	Nut	1/4"
14	AT46811	1	OIL LINE	L.H.
15	AT38635	1	Hydraulic Hose	9/16" X 635 MM (25") X 9/16", L.H. CYLINDER HEAD END
16	AT38628	1	Hydraulic Hose	9/16" X 381 MM (15") X 9/16"
17	AT58848	1	HYDRAULIC HOSE - FABRICATE	9/16" X 457 MM (18") X 9/16", (SUB FOR AT47535)

POWER STEERING CYLINDER HYDRAULICS (SERIAL NO. 238503- ) [01H19]
