Открытый узел

OIL PAN (4270DR-08) [01C08]

OIL PAN (4270DR-08) [01C08]

OIL PAN (4270DR-08) [01C08]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

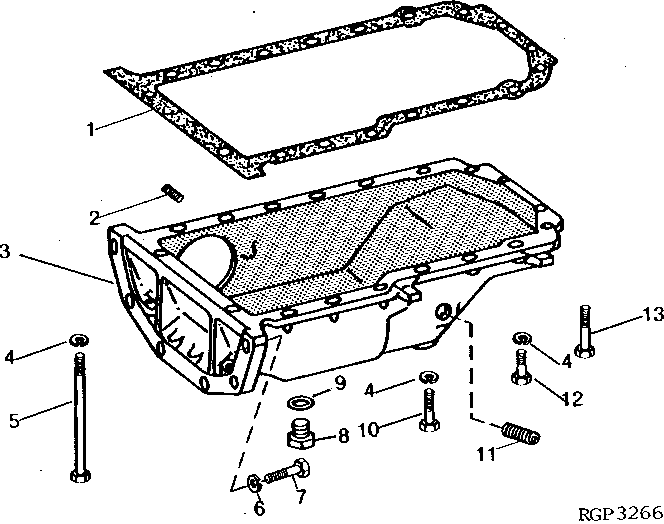

OIL PAN (4270DR-08) [01C08]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R71917	1	GASKET	(SUB FOR R42423)
2	D2420R	4	STUD	-
3	AR78521	1	OIL PAN	(MARKED R31221) (SUB AR94669)
3	AR94668	1	OIL PAN	(MARKED R71908) (SUB AR94669)
4	12H304	16	Lock Washer	3/8"
5	19H2205	2	CAP SCREW	3/8" X 6"
5	19H3562	2	CAP SCREW	3/8" X 6-1/8", (GR. G)
6	12H301	6	Lock Washer	1/2"
7	19H1777	6	Cap Screw	1/2" X 1-3/4"
8	R26727	1	DRAIN PLUG	(SUB FOR R51944, APPL)
9	A4827R	1	Washer	-
10	19H2552	14	CAP SCREW	3/8" X 1-1/8"
10	19H3267	13	Cap Screw	3/8" X 1-5/8"
11	15H690	1	Pipe Plug	3/4"
12	19H3483	1	Cap Screw	3/8" X 1-1/8"
13	R27693	2	SCREW	-
13	R73445	2	SCREW	-
