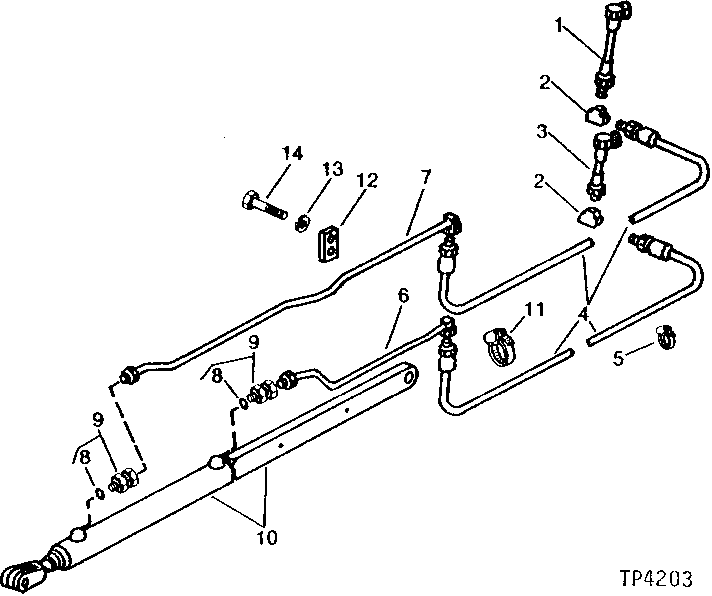

LOADER LEFT-HAND BUCKET CYLINDER CIRCUIT [02H23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU11507	1	HYDRAULIC HOSE - FABRICATE	-
1	AU42518	1	HYDRAULIC HOSE	-
2	B28097	2	TEE FITTING	-
3	AU42519	1	HYDRAULIC HOSE	-
3	AU11507	1	HYDRAULIC HOSE - FABRICATE	-
4	AU42523	2	HYDRAULIC HOSE - FABRICATE	-
4	AT34200	2	HYDRAULIC HOSE - FABRICATE	(WHEN NOT EQUIPPED WITH NOISE REDUCTION PACKAGE)
4	TY3013	2	HYDRAULIC HOSE	2 235 MM LONG (1/2" X 88") (WHEN EQUIPPED WITH NOISE-REDUCTON PACKAGE) (SUB FOR AU10852)
5	AR21999	2	Hose Clamp	-
6	AT33029	1	OIL LINE	-
7	AT33030	1	OIL LINE	-
8	R26906	2	O-Ring	-
9	AU11753	2	UNION FITTING	-
10	-	1	Part 14	( AT33028 NO LONGER AVAILABLE)
11	AR21999	1	Hose Clamp	(SUB FOR AR21840)
12	U42150	1	STRAP	(SUB FOR N121710)
13	12H301	1	Lock Washer	1/2"
14	19H1895	1	CAP SCREW	1/2" X 3/4"

LOADER LEFT-HAND BUCKET CYLINDER CIRCUIT [02H23]

Нет текстового описания
