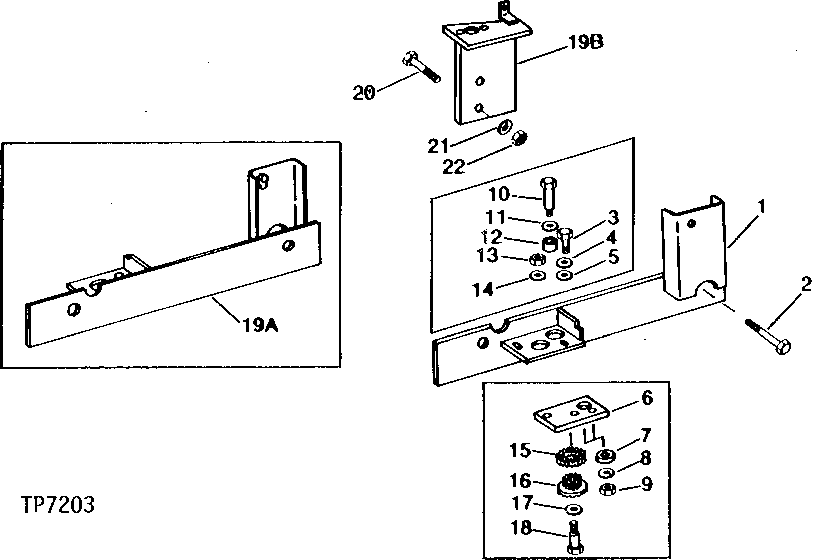

ISOLATOR ATTACHING BRACKETS (EXPORT ONLY) [02B24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	LEFT SHIELD ( AT44211 USE IF AVAILABLE)
2	19H3196	1	Cap Screw	3/4" X 4"
3	19H2284	8	Cap Screw	3/8" X 7/8"
4	12H304	8	Lock Washer	3/8"
5	24H1307	1	Washer	13/32" X 1" X 1/16"
6	-	1	Part 6	( T45399 USE IF AVAILABLE)
7	-	4	Part 7	LOWER ( T45405 USE IF AVAILABLE)
8	12H301	4	Lock Washer	1/2"
9	14H826	4	Nut	1/2"
10	19H2735	4	Cap Screw	1/2" X 2"
11	24H1788	4	WASHER	17/32" X 1-1/8" X 0.060"
12	B35911	4	BUSHING	(SUB FOR T45404) UPPER
13	14H813	4	Nut	7/16"
14	12H293	4	Lock Washer	7/16"
15	-	4	Part 15	( T45401 USE IF AVAILABLE)
16	-	4	Part 16	( T45400 USE IF AVAILABLE)
17	T45403	4	Washer	-
18	-	1	Part 18	( T45402 USE IF AVAILABLE)
20	19H2637	2	Cap Screw	5/8" X 1-3/8", (USE WITH AT67531)
21	12H294	2	Lock Washer	5/8", (USE WITH AT67531)
22	14H821	2	Nut	5/8", (USE WITH AT67531)
19A	-	1	Part 19	R.H. ( AT44212 USE IF AVAILABLE)
19B	-	1	Part 20	(K) RIGHT SHIELD ( AT67531 USE IF AVAILABLE)

ISOLATOR ATTACHING BRACKETS (EXPORT ONLY) [02B24]
