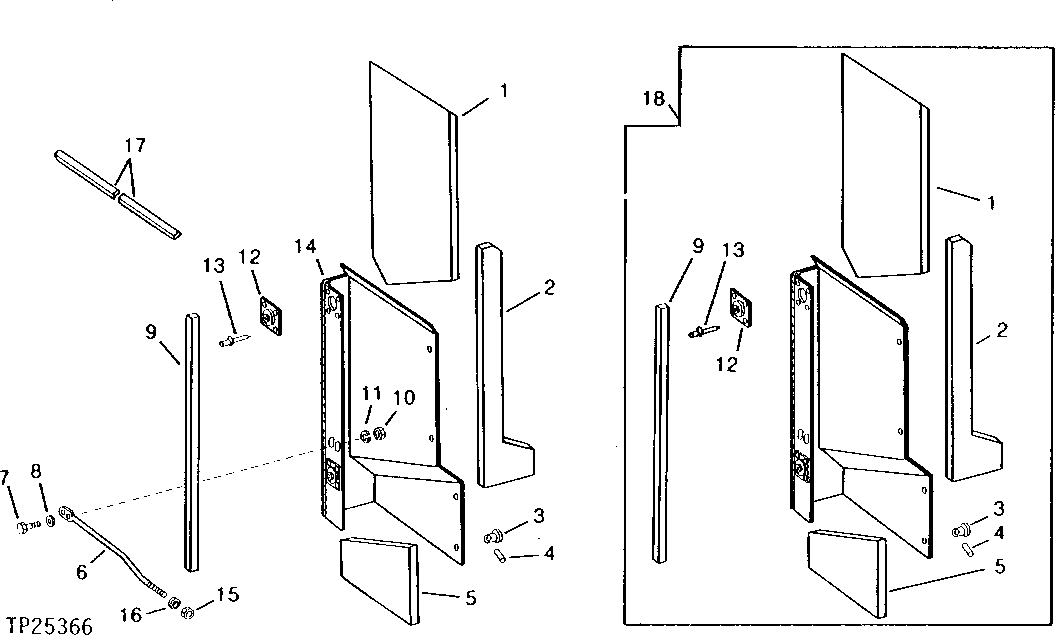

DOOR, RIGHT-HAND WITH BAFFLES (EXPORT ONLY) [02C02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T135732	1	ISOLATOR	(SUB FOR T45351)
1	T45351	1	BARRIER	UPPER, R.H. (USE IF AVAILABLE)
2	-	1	Part 3	FRONT ( T45347 USE IF AVAILABLE)
2	-	1	Part 4	FRONT ( T56161 USE IF AVAILABLE)
2	T135732	1	ISOLATOR	(SUB FOR T45347 AND T56161)
3	M322T	4	PIN FASTENER	-
4	M316T	4	Groove Pin	-
5	-	1	Part 8	LOWER ( T45344 USE IF AVAILABLE)
5	-	1	Part 9	LOWER ( T56160 USE IF AVAILABLE)
5	T135732	1	ISOLATOR	(SUB FOR T56160)
6	-	1	Part 11	RIGHT ( T53925 USE IF AVAILABLE)
6	-	1	Part 12	LEFT ( T53926 USE IF AVAILABLE)
7	19H1948	1	Cap Screw	1/4" X 3/4"
8	24H1287	1	Washer	9/32" X 5/8" X 0.065"
9	-	1	Part 15	( T45346 USE IF AVAILABLE)
10	14H786	4	Nut	1/4"
11	12H302	4	Lock Washer	1/4"
12	AT44187	2	SUPPORT	-
13	AT44188	8	Rivet	-
14	AT44192	1	DOOR	R.H.
15	14H812	4	NUT	3/8"
16	24H1305	4	Washer	13/32" X 13/16" X 0.065"
17	-	1	Part 23	TOP EDGE, 422 MM (16-1/2") LONG (MAKE FROM T61798) (SUB FOR T45412)
18	AT44191	1	DOOR	WITH ISOLATORS, R.H. (NO LONGER AVAILABLE)
18	-	1	Part 25	WITH ISOLATORS, R.H. (INCLUDES (3) M316T, (3) M322T, T45346, T45351, T56160 AND T56161) (NOT ILLUSTRATED) ( AT53941 USE IF AVAILABLE)
18	T135732	1	ISOLATOR	(SUB FOR T45351 AND T56160 AND T56161)

DOOR, RIGHT-HAND WITH BAFFLES (EXPORT ONLY) [02C02]
