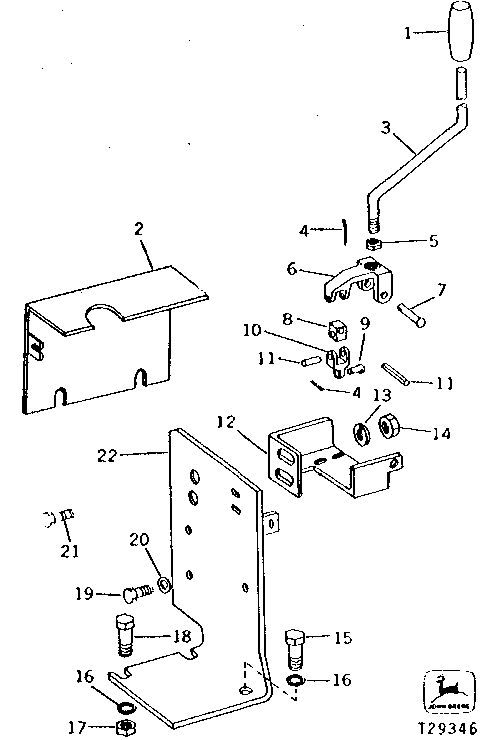

CONTROL VALVE LEVER AND LINKAGE (WITH DROTT BUCKET) (SERIAL NO. -161707) [02H03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U43703	1	GRIP	(B)
2	-	1	Part 2	(B) ( AT37213 USE IF AVAILABLE)
3	U44057	1	LEVER	(B)
4	11M7059	2	Cotter Pin	(B) 3.200 X 20 MM
5	14H821	1	Nut	5/8"
6	U10897	1	SUPPORT	(B)
7	U11001	1	PIN	(B)
8	U11003	1	PIVOT	(B)
9	U11004	1	Pin Fastener	(B)
10	U10894	1	LINK	(B)
11	34H330	2	SPRING PIN	(B) 5/16" X 1-3/8"
12	-	1	Part 12	(B) ( AT37212 USE IF AVAILABLE)
13	12H304	2	Lock Washer	(B) 3/8"
14	14H812	2	NUT	(B) 3/8"
15	19H1871	1	Cap Screw	3/4" X 1-1/4"
16	12H236	3	Lock Washer	3/4"
17	14H794	2	Nut	3/4"
18	19H1728	2	Cap Screw	3/4" X 3"
19	19H2472	3	Cap Screw	1/2" X 1"
20	12H301	3	Lock Washer	1/2"
21	19H3239	2	Cap Screw	(B) 3/8" X 1-1/4"
22	-	1	Part 22	(B) ( AT37214 USE IF AVAILABLE)
..	-	1	Part 23	(B) (CONTAINS ALL PARTS IDENTIFIED BY (B) ON THIS PAGE AND PAGES 90-3, 90-6, 90-7 AND 90-18) (SUB FOR AT37225) (AT40296 NO LONGER AVAILABLE)

CONTROL VALVE LEVER AND LINKAGE (WITH DROTT BUCKET) (SERIAL NO. -161707) [02H03]
