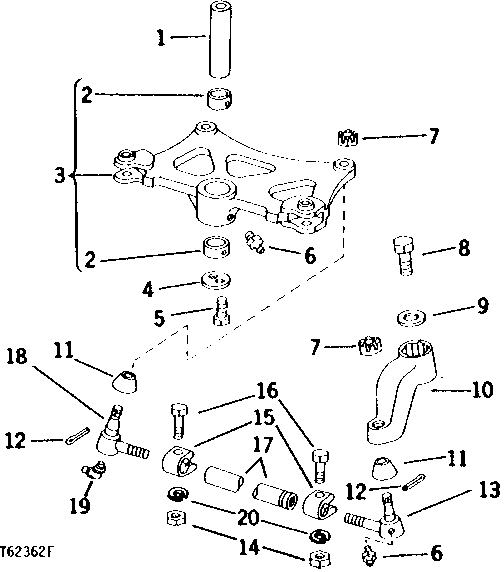

BELLCRANK AND TIE ROD (SERIAL NO. -238502) [01J17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R28464	1	PIN FASTENER	-
2	R28465	2	BUSHING	-
3	AR28451	1	BELLCRANK	WITH BUSHINGS
4	D140R	1	WASHER	-
5	19H1741	2	CAP SCREW	1/2" X 1-1/8"
6	JD7759	3	Lubrication Fitting	STRAIGHT, 1/8"
7	14H918	4	NUT	5/8"
8	19H3107	2	Cap Screw	5/8" X 2-3/4"
9	R20135	2	Washer	-
10	R31762	1	LEVER	R.H.
10	R31763	1	LEVER	L.H.
11	R21101	2	Cover	-
12	11M7015	4	Cotter Pin	3.200 X 25 MM
13	AT65092	2	TIE ROD END	ROD END, L.H. THREAD, (SUB FOR AR21259, AR74132, AT58697 AND AT62499)
14	14H1040	2	Nut	1/2"
15	M2301T	4	Clamp	-
16	19H1805	2	CAP SCREW	1/2" X 2-1/4"
17	R36150	1	PIN	471 MM (18-5/8") LONG
17	R31764	2	PIN	387 MM (15-1/4") LONG
18	AT65091	2	TIE ROD END	ROD END, R.H. THREAD, (SUB FOR AR21258, AR74131, AT58696 AND AT62498)
19	JD7806	2	Lubrication Fitting	90°, 1/8"
20	12H293	2	Lock Washer	7/16"

BELLCRANK AND TIE ROD (SERIAL NO. -238502) [01J17]
