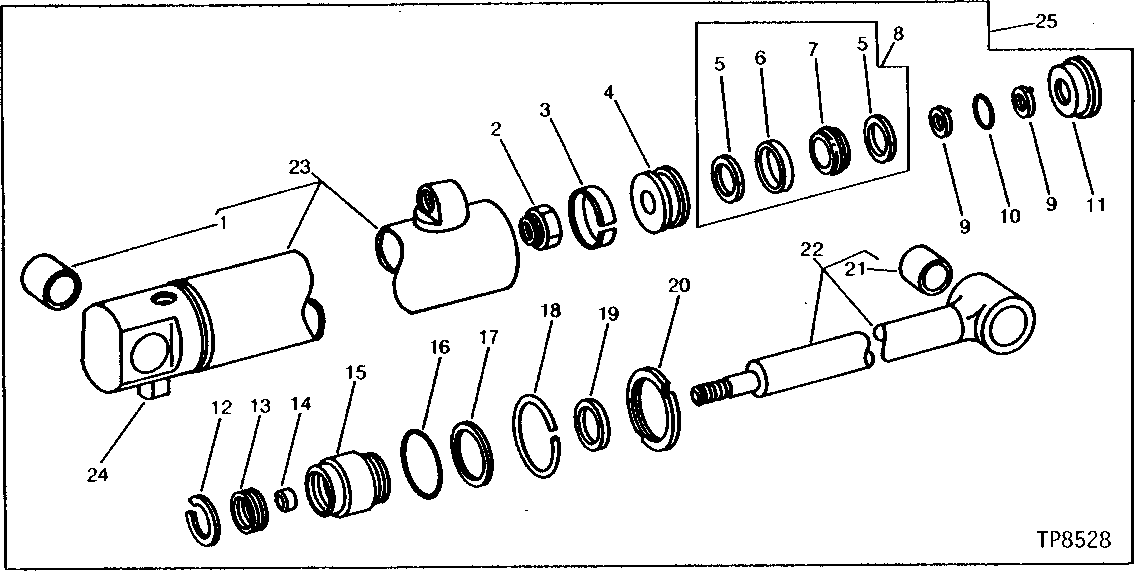

BACKHOE STABILIZER CYLINDER (SERIAL NO. 700718- ) [02J12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R92851	2	BUSHING	(USE WITH RE32619)
1	U11121	2	BUSHING	(USE WITH AT45904)
2	U13572	1	LOCK NUT	-
3	U17217	1	WEAR RING	(K)
4	U17349	1	PISTON	OUTER
5	-	2	Part 6	(SUB RE11903)
6	-	1	Part 7	(SUB RE11903)
7	-	1	Part 8	(SUB RE11903)
8	RE11903	1	SEAL	(K)
9	R78388	2	WASHER	(K)
10	A3606R	1	O-RING	(K)
11	R78224	1	PISTON	INNER
12	U14128	1	SNAP RING	-
13	R76802	1	SEAL	(K)
14	U41823	1	WEAR RING	(K)
15	U41897	1	HYDR. CYLINDER ROD GUIDE	-
16	U10776	1	O-Ring	(K)
17	U10777	1	BACK-UP RING	(K)
18	U10775	1	SNAP RING	-
19	U11019	1	SEAL	(K)
20	U10769	1	NUT	-
21	U11121	2	BUSHING	-
22	AT34992	1	HYDRAULIC CYLINDER ROD	-
23	RE32619	1	HYDRAULIC CYLINDER BARREL	(ALSO ORDER T12844, THIS APPLICATION) (SUB FOR AT45904)
24	T12844	2	REINFORCEMENT	-
25	RE12722	2	HYDRAULIC CYLINDER	(ALSO ORDER T12844, THIS APPLICATION)

BACKHOE STABILIZER CYLINDER (SERIAL NO. 700718- ) [02J12]
