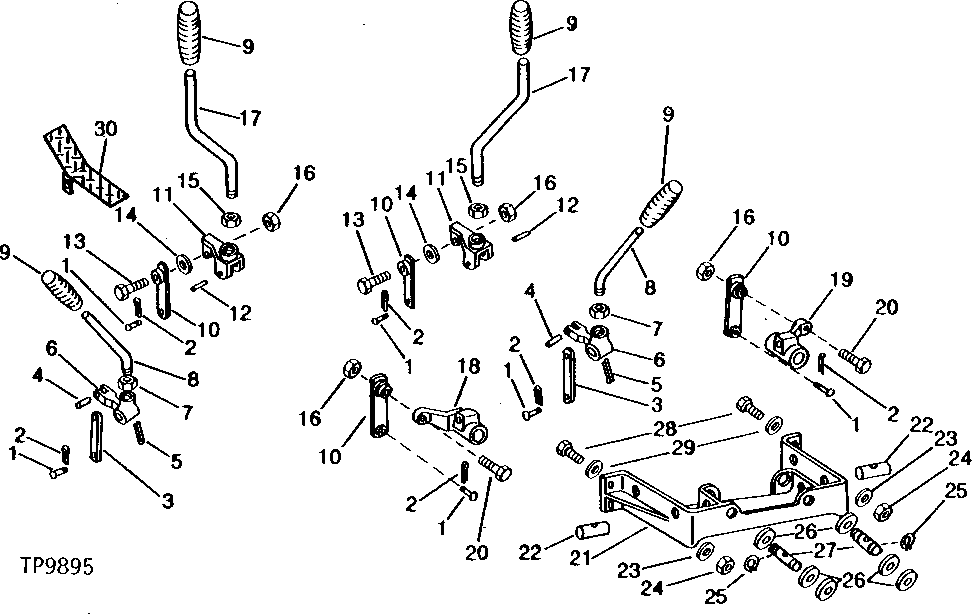

BACKHOE FOOT PEDAL CONTROL LEVERS AND LINKAGE (BACKHOE SERIAL NO. 031180- ) [02I17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U11004	6	Pin Fastener	-
2	11M7079	6	Cotter Pin	2.500 X 12 MM
3	T53969	2	LINK	-
4	34H391	2	SPRING PIN	5/16" X 15/16"
5	11M7083	2	Cotter Pin	3.200 X 50 MM
6	T53976	2	SUPPORT	(SUB FOR U15803)
7	14H826	2	Nut	1/2"
8	U43216	2	LEVER	-
9	U43703	4	GRIP	-
10	AT51881	4	LINK	-
11	T53971	2	LINK	-
12	25H830	2	Groove Pin	3/8" X 2"
13	19H1849	2	Cap Screw	5/16" X 1-1/4"
14	U13489	2	WASHER	-
15	14H1039	2	Nut	5/8", (SUB FOR U14555, THIS APPLICATION)
16	H143332	4	Lock Nut	(SUB FOR T32688)
17	U43489	2	LEVER	-
18	T74317	1	LEVER	L.H. (SUB FOR T53973)
19	T53972	1	PIVOT	R.H.
20	19H2569	2	Cap Screw	5/16" X 1-5/8"
21	T53970	1	SUPPORT	-
22	U16010	2	PIN FASTENER	-
23	12H304	4	Lock Washer	3/8"
24	14H812	4	NUT	3/8"
25	T53977	4	SNAP RING	-
26	24H1274	6	Washer	49/64" X 1-1/4" X 0.048"
27	T53974	2	PIN FASTENER	-
28	03H1480	4	Bolt	3/8" X 1-1/4"
29	24H1305	4	Washer	13/32" X 13/16" X 0.065"
30	AT50177	1	PEDAL	-

BACKHOE FOOT PEDAL CONTROL LEVERS AND LINKAGE (BACKHOE SERIAL NO. 031180- ) [02I17]
