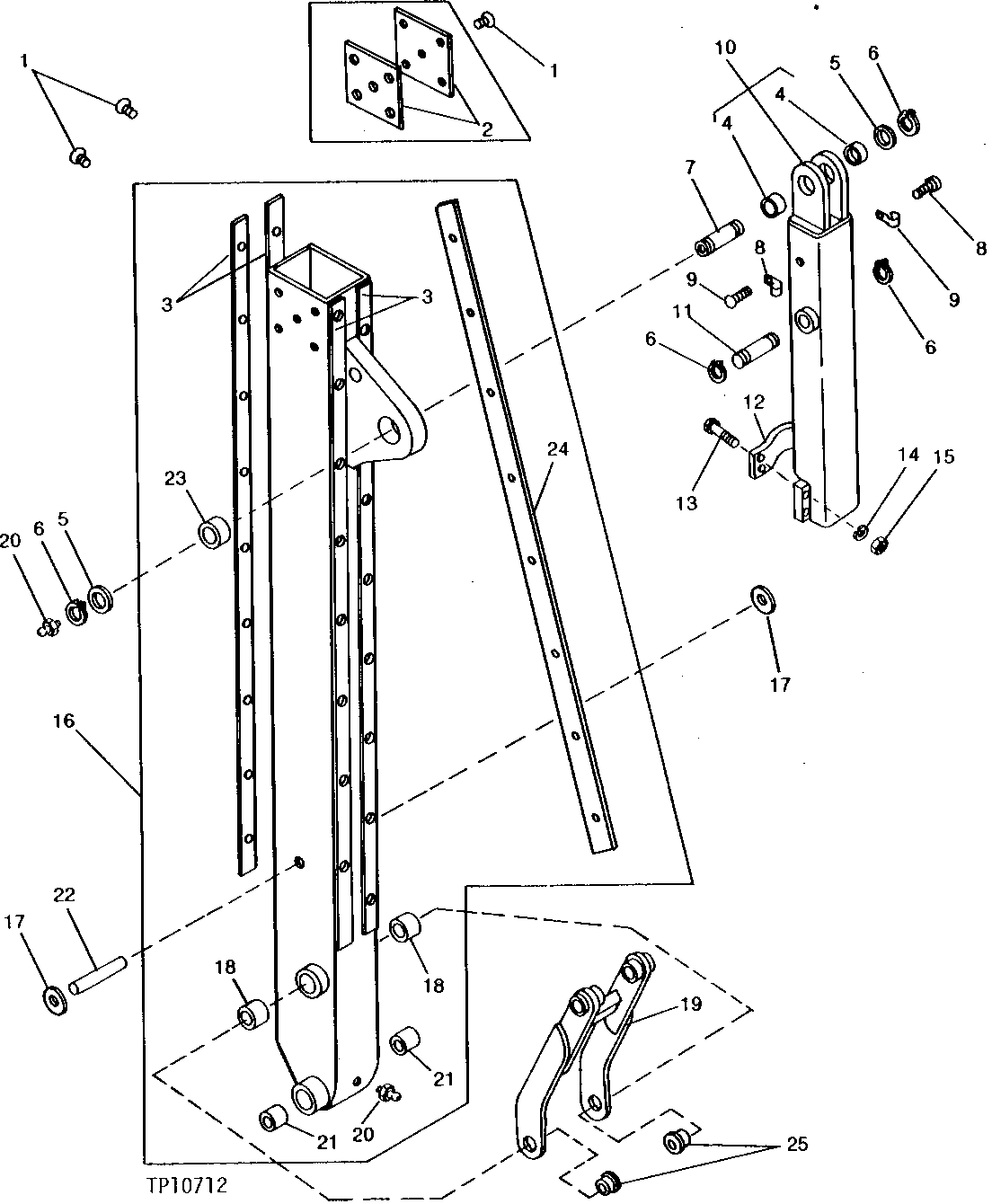

BACKHOE EXTENDIBLE DIPPERSTICK EXTENSION (SERIAL NO. -371185) [02K19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T51847	50	SCREW	(USED ONLY WITH ALUMINUM WEAR STRIPS)
2	T51893	2	PLATE	(SUB T72858) (ALUMINUM)
3	T51894	2	STRIP	(ALUMINUM)
3	T72859	4	STRAP	(BRASS)
4	T51860	2	BUSHING	-
5	U11649	2	WASHER	-
6	U16068	4	Snap Ring	(SUB FOR T51843)
7	T51887	1	PIN	-
8	T26955	2	Clamp	(SUB FOR T51856)
9	19H2263	2	CAP SCREW	3/8" X 1"
10	AT50194	1	EXTENSION	-
11	T51888	1	PIN FASTENER	-
12	T55466	1	BRACKET	(SUB FOR AT50198)
13	19H1820	4	Cap Screw	1/2" X 3"
14	12H301	4	Lock Washer	1/2"
15	14H1040	4	Nut	1/2"
16	-	1	Part 17	USE AT50196 IF AVAILABLE
16	AT82871	1	EXTENSION	(SUB FOR AT50196)
17	H35226	2	Snap Ring	(SUB FOR U11027)
18	T51857	2	BUSHING	-
19	AT83887	1	LINK	(SUB FOR AT50193 AND AT77364)
20	JD7759	2	Lubrication Fitting	STRAIGHT, 1/8"
21	T51859	2	BUSHING	-
22	B28568	1	DOWEL PIN	(SUB FOR T51858)
23	T51895	1	BUSHING	-
24	T51892	2	STRIP	(ALUMINUM) (SUB T72859)
24	T72858	4	STRAP	(BRASS) (SUB FOR T72859, THIS APPLICATION)
25	T75136	2	BUSHING	-

BACKHOE EXTENDIBLE DIPPERSTICK EXTENSION (SERIAL NO. -371185) [02K19]
