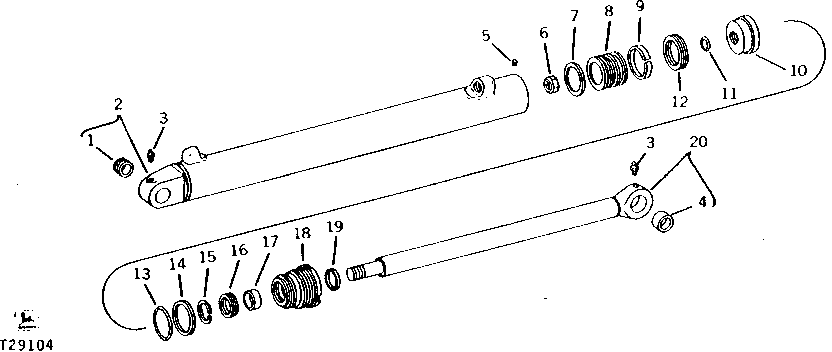

BACKHOE BOOM CYLINDER (SERIAL NO. -700717) [02J25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T33669	1	BUSHING	-
2	AT32791	1	HYDRAULIC CYLINDER BARREL	-
3	JD7759	2	Lubrication Fitting	STRAIGHT, 1/8"
4	U44332	2	BUSHING	-
5	22H842	1	SET SCREW	1/4" X 5/16"
6	U10750	1	LOCK NUT	-
7	U45231	1	PISTON RING	-
8	T33663	1	PISTON	-
9	U17225	1	WEAR RING	(A)
10	U17346	1	PISTON	-
11	U10289	1	O-Ring	(A)
12	T37379	1	PACKING	(A) (SUB FOR U12974, THIS APPLICATION) (SUB R72828)
13	U10746	1	O-Ring	(A)
13	P46765	1	O-RING	(A)
14	U10748	1	BACK-UP RING	(A)
14	R79001	1	Back-Up Ring	(A) (SUB FOR T42552, THIS APPLICATION)
15	W11229	1	RING	-
16	R76790	1	PACKING	(A) (SUB FOR T35851)
17	U42716	1	WEAR RING	(A)
18	U43378	1	GUIDE	(SUB P46765, R79001 AND R80944)
18	R80944	1	GUIDE	(SUB FOR T57009)
19	U11022	1	SEAL	(A)
20	AT32793	1	HYDRAULIC CYLINDER ROD	-
..	AT32790	1	HYDRAULIC CYLINDER	(SUB RE12725)
..	AR105355	1	HYDRAULIC CYLINDER KIT	REPAIR, (SUB FOR AT35936, AT36832, AT55691 AND AR99791)

BACKHOE BOOM CYLINDER (SERIAL NO. -700717) [02J25]
