Открытый узел

Air Brake Assembly ( - 412549)

Air Brake Assembly ( - 412549)

Air Brake Assembly ( - 412549)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

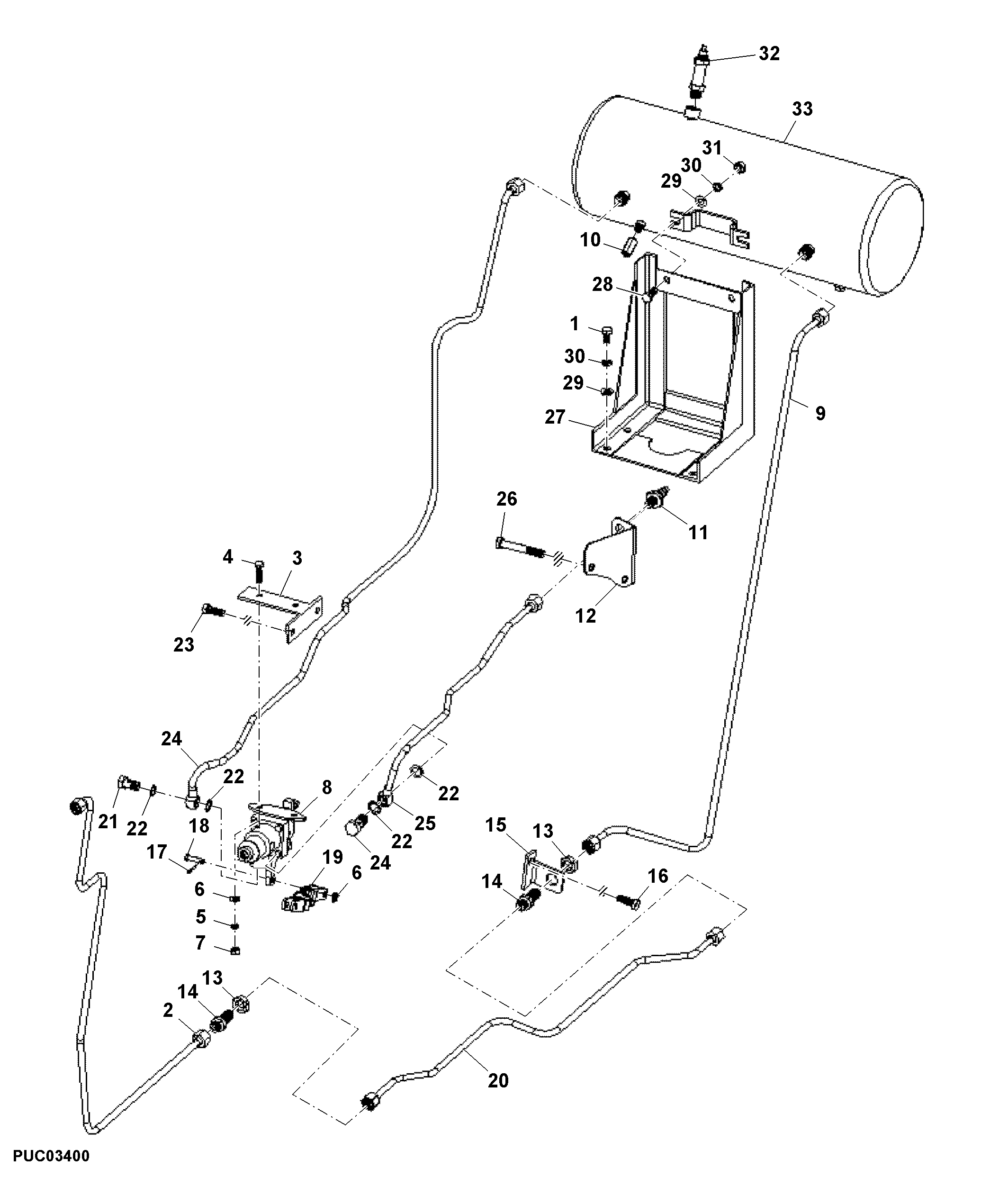

Air Brake Assembly ( - 412549)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7166	4	Cap Screw	M10 X 20
2	SJ324032	1	Line	-
3	SU321873	1	Support	-
4	19M7288	2	Cap Screw	M8 X 30
5	SU318990	2	Lock Washer	-
6	24M7055	4	Washer	8.400 X 16 X 1.600 mm
7	14M7029	2	Nut	M8
8	SJ317693	1	Valve	-
9	SJ321729	1	Tube	-
10	SU317500	1	Fitting	-
11	SU314272	1	Fitting	-
12	SU321875	1	Support	SUB FOR SU34335
13	14M7257	3	Nut	M20
14	SU314257	2	Fitting	-
15	SU321874	1	Support	-
16	19M7168	1	Cap Screw	M10 X 30
17	11M7012	2	Cotter Pin	3.200 X 16 mm
18	SU318668	2	Pin	-
19	SJ317951	1	Screw	-
20	SJ321731	1	Tube	-
21	SU314444	2	Hollow Screw	-
22	SU317696	4	Washer	-
23	SU318720	2	Bolt	-
24	SJ321733	1	Tube	-
25	SJ321798	1	Tube	-
26	SU323112	2	Bolt	-
27	SJ321866	1	Support	-
28	19M3145	2	Cap Screw	M10 X 25
29	24M7028	6	Washer	10.500 X 20 X 2 mm
30	SU318979	6	Lock Washer	-
31	14M7509	2	Nut	M10
32	SJ314372	1	Pneumatic Pressure Valve	-
33	SJ314366	1	Tank	-
