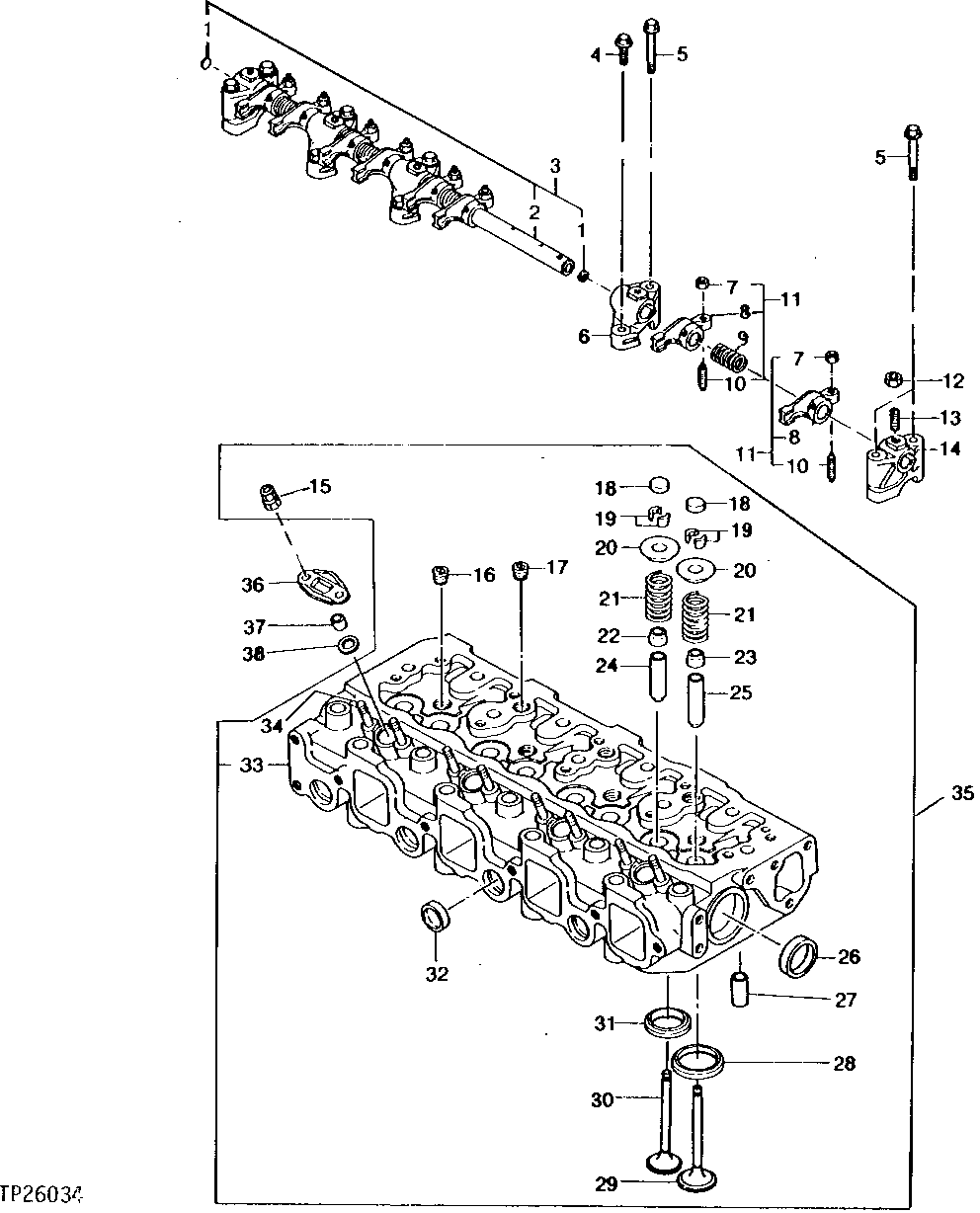

ENGINE CYLINDER HEAD ROCKER ARMS AND VALVES [C07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M800002	2	Plug	-
2	-	1	Part 2	(SUB AM875382)
3	AM875382	1	Shaft	-
4	19M7867	3	Screw	M8 X 25
5	19M7800	7	Screw	M8 X 50
6	M801023	3	Support	-
7	M801028	1	Nut	-
8	-	1	Part 8	(SUB AM875383)
9	M801025	4	Spring	-
10	M801027	1	Screw	-
11	AM875383	8	Arm	-
12	14M7273	3	Nut	M8
13	M801024	3	Stud	-
14	M801022	2	Support	-
15	M87828	8	Nut	-
16	15H666	4	Pipe Plug	9.525 MM (3/8")
17	CH16747	3	Plug	-
18	M801224	8	Cap	-
19	AM878862	4	Retainer Kit	(SUB FOR CH10067) (INCLUDES SET OF TWO RETAINERS)
20	M801223	8	Retainer	-
21	M801222	8	Spring	-
22	T110650	4	Seal	-
23	CH10450	4	Seal	-
24	M801228	4	Guide	(EXHAUST)
25	M801227	4	Guide	(INTAKE)
26	CH16751	2	Plug	-
27	M801217	4	Plug	-
28	T110652	4	Valve Seat	(SUCTION)
29	M801220	4	Intake Valve	-
30	T110649	4	Exhaust Valve	(EXHAUST)
31	T110653	4	Valve Seat	(EXHAUST)
32	CH16749	4	Plug	-
33	-	1	Part 33	(SUB AT110253)
34	M801219	8	Bolt	-
35	AT110253	1	CYLINDER HEAD	-
36	M801018	4	Retainer	-
37	M801016	4	Seal	-
38	M801017	4	Sealing Washer	-

ENGINE CYLINDER HEAD ROCKER ARMS AND VALVES [C07]
