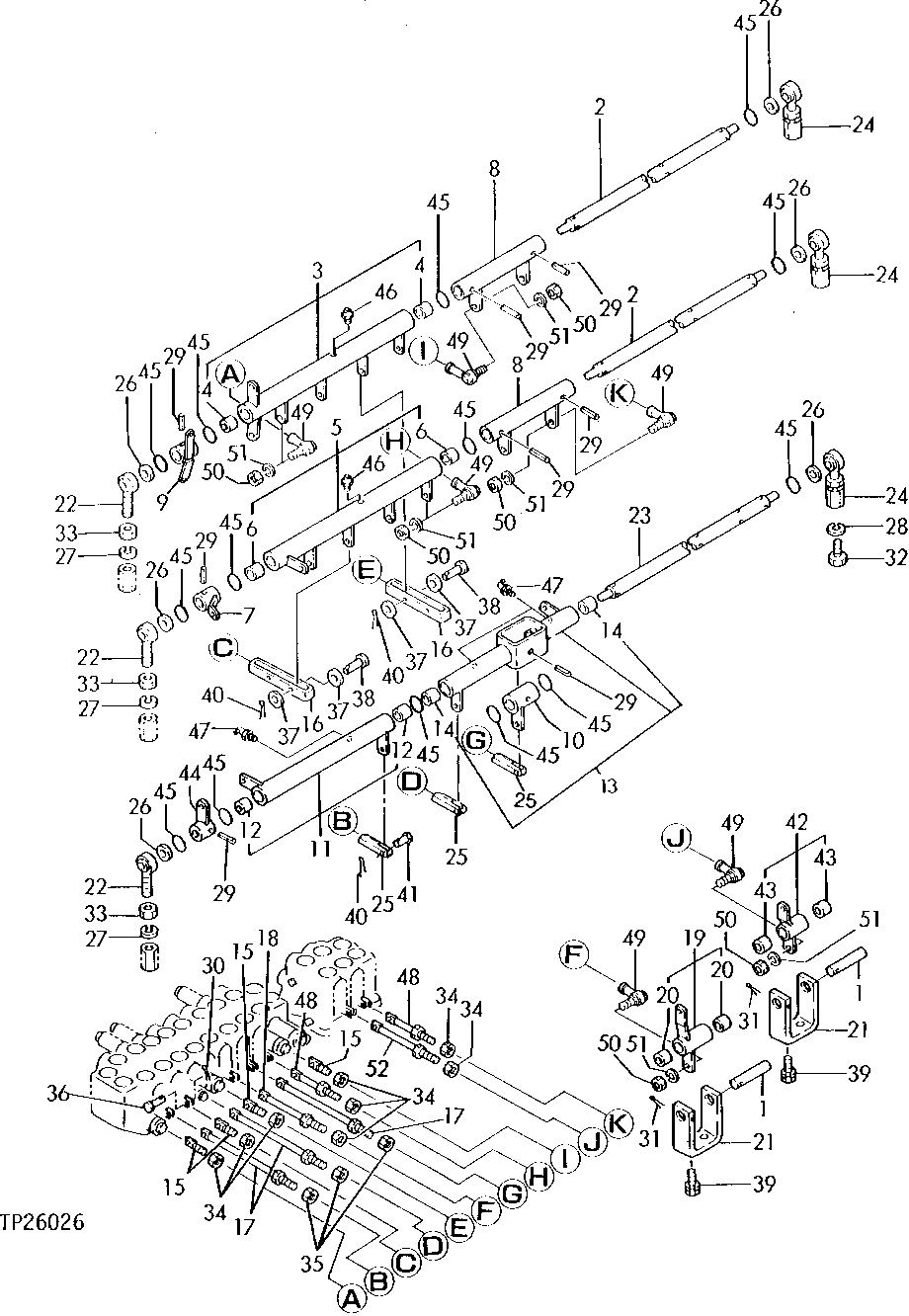

CONTROL LEVER LINKAGE (SERIAL NO. 001227- ) [I15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT110001	2	SHAFT	-
2	T110225	2	SHAFT	-
3	AT111817	1	LINK	-
4	T110842	2	BUSHING	-
5	AT111818	1	LINK	-
6	T110842	2	BUSHING	-
7	AT111795	1	LINK	-
8	AT111819	2	LINK	-
9	AT111796	1	LINK	-
10	AT111797	1	LINK	-
11	AT111820	1	LINK	-
12	T110842	2	BUSHING	-
13	AT111821	1	LINK	-
14	T110842	2	BUSHING	-
15	T114161	4	LINK	-
16	T110228	2	LINK	-
17	AT110101	3	LINK	-
18	AT111812	1	LINK	-
19	AT111822	1	LINK	-
20	T110633	2	BUSHING	-
21	T110104	2	BRACKET	-
22	T110107	6	END	-
23	T110108	1	SHAFT	-
24	T110112	3	PIN	-
25	T110118	3	LINK	-
26	24M7180	6	Washer	13 X 37 X 3 MM
27	12M7068	6	Lock Washer	14 MM
28	12M7068	3	Lock Washer	14 MM
29	CH17151	8	SPRING PIN	-
30	11M7094	11	Cotter Pin	1.600 X 16 MM, (SUB FOR T110417)
31	11M7087	2	Cotter Pin	4 X 40 MM
32	19M8962	3	Cap Screw	(SUB FOR T111316)
33	14M7141	6	Nut	M14, (SUB FOR T111405)
34	14M7273	8	Nut	M8
35	14M7274	3	Nut	M10
36	T110484	11	PIN FASTENER	-
37	24M7095	4	Washer	8.400 X 15 X 1.600 MM
38	T110020	2	PIN	(SUB FOR T111406)
39	19M7166	4	Cap Screw	M10 X 20
39	12M7066	4	Lock Washer	10 MM
40	11M7058	5	Cotter Pin	2 X 25 MM, (SUB FOR 11M7009)
41	T110627	3	PIN	-
42	AT111823	1	LINK	-
43	T110633	2	BUSHING	-
44	AT111808	1	LINK	-
45	T114155	14	O-RING	-
46	TH100074	2	Lubrication Fitting	-
47	CH18478	3	Elbow Fitting	-
48	AT111809	2	ROD	-
49	T110021	6	Ball Joint Socket	-
50	14M7273	6	Nut	M8
51	12M7056	6	Lock Washer	8 MM, (SUB FOR 12M7065)
52	T114174	1	ROD	-

CONTROL LEVER LINKAGE (SERIAL NO. 001227- ) [I15]
