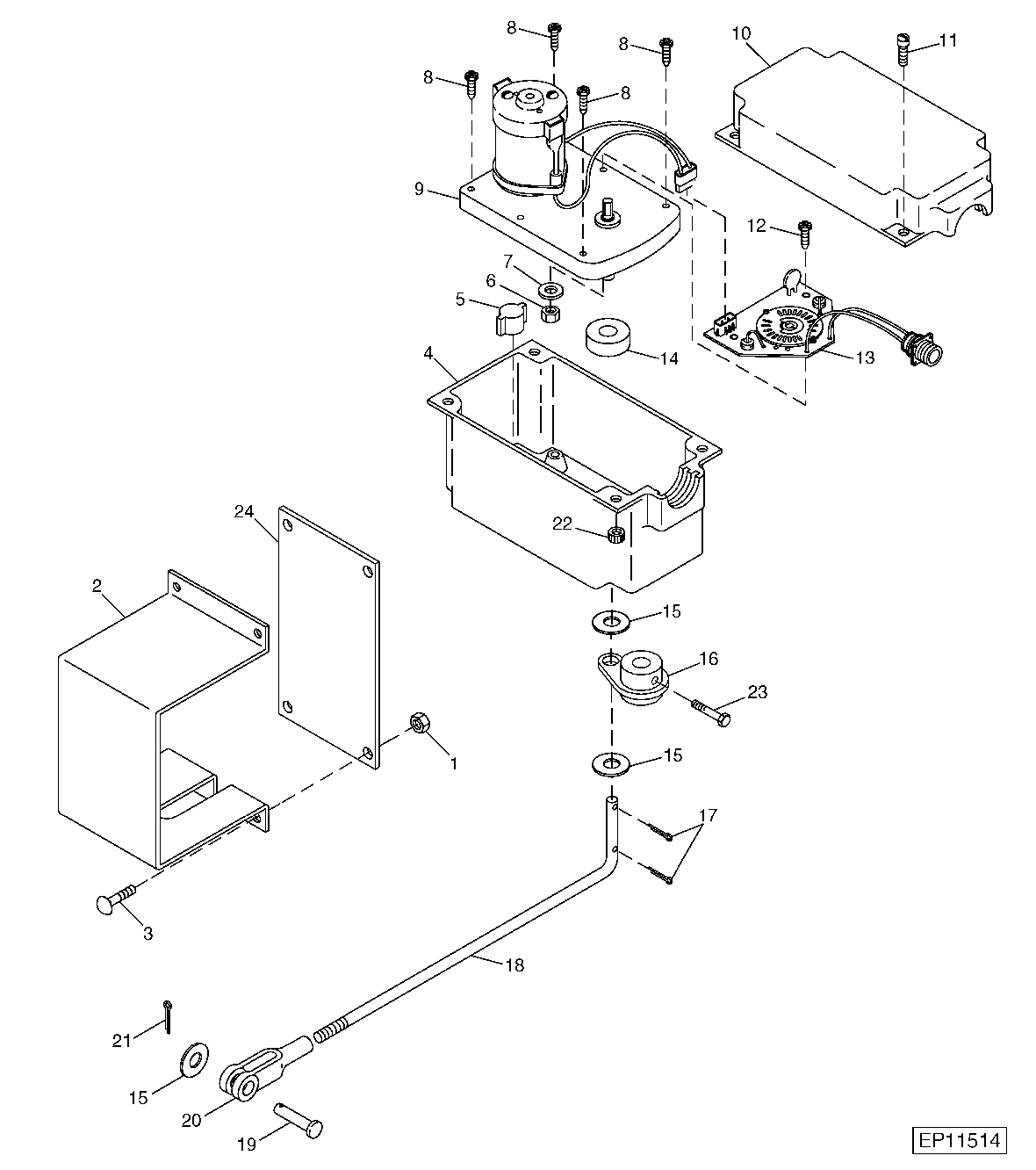

THROTTLE CONTROL MOTOR AND BRACKET AND PLATFORM PUMP CONTROL

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	E63525	4	Nut	-
2	E89593	1	Bracket	-
3	03M7183	4	Bolt	M8 X 16, THROTTLE
3	19M7867	4	Screw	M8 X 25, PLATFORM PUMP
4	E88876	1	Box	-
5	H133981	1	Seal	-
6	14H1026	2	Nut	0.138"
7	12H314	2	Lock Washer	0.138"
8	H144032	4	Screw	-
9	AH128865	1	Electric Motor	-
10	E88875	1	Box	-
11	21M7250	4	Screw	M4 X 12
12	21H1184	2	Screw	0.138" X 1-1/8"
13	AH139987	1	Printed Circuit	-
14	M121T	1	Washer	-
15	24M7054	4	Washer	6.400 X 12 X 1.600 mm
16	AE54451	1	Lever	-
16	AE59739	1	Lever	(A)
17	11M7094	2	Cotter Pin	1.600 X 16 mm
18	E89592	1	Hook Bolt	THROTTLE
18	E97319	1	Hook Bolt	PLATFORM PUMP
19	P47303	1	Pin Fastener	ROD END
20	M3742T	1	Yoke	-
21	11M7094	1	Cotter Pin	1.600 X 16 mm
22	14M7139	4	Nut	M4
23	19M7077	1	Cap Screw	M6 X 20, (A)
24	E97318	1	Bracket	PLATFORM PUMP

THROTTLE CONTROL MOTOR AND BRACKET AND PLATFORM PUMP CONTROL
