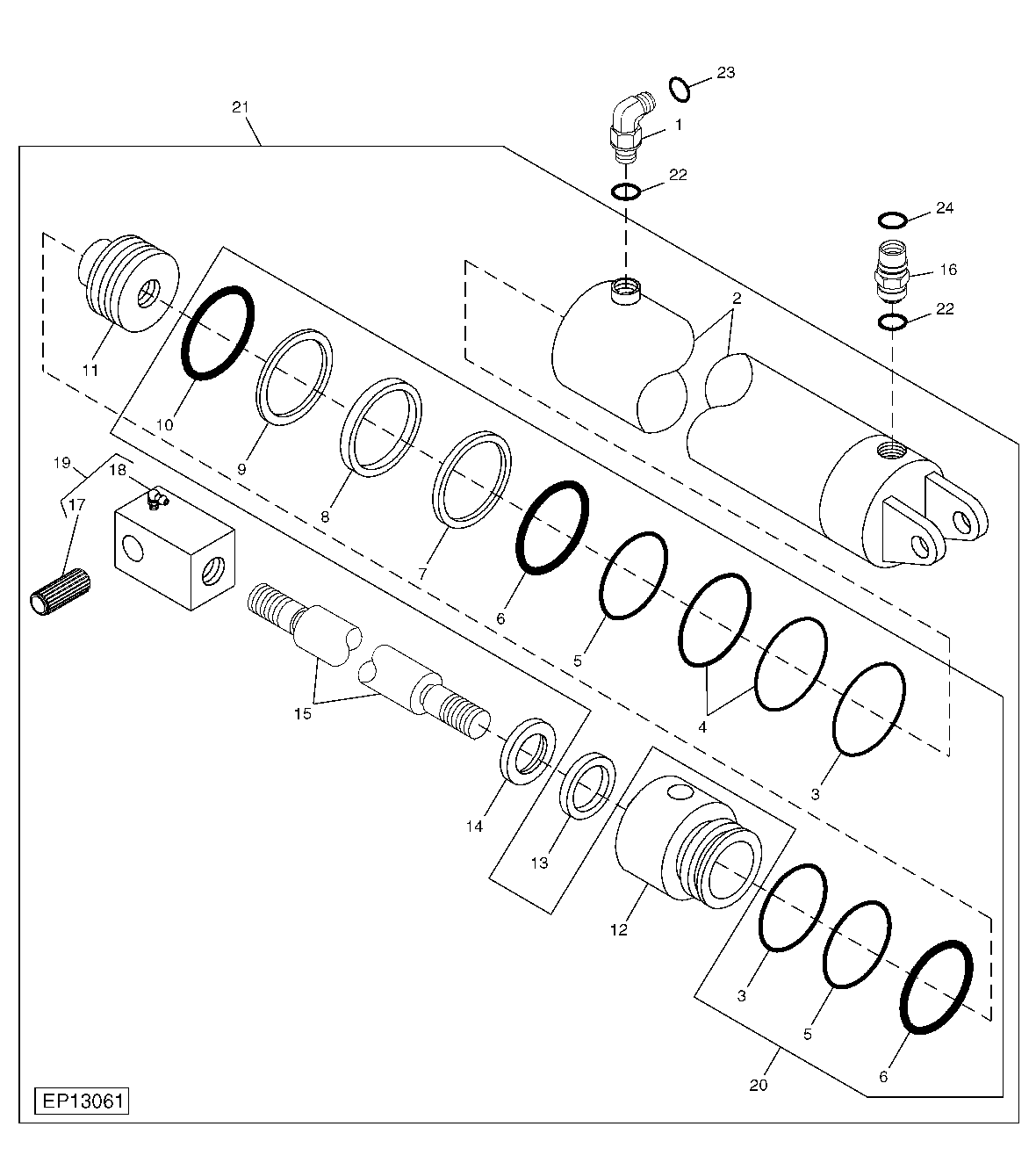

PLATFORM FLOAT CYLINDERS (R.H./L.H.)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1405	1	Elbow Fitting	L.H
1	AT36771	1	Elbow Fitting	L.H.
1	38H1314	1	Elbow Fitting	R.H.
1	AT35120	1	Elbow Fitting	R.H.
2	E92226	1	Barrel	(SUB AH176374) L.H.
2	E92223	1	Barrel	(SUB AH176370) R.H.
3	-	2	Part 7	(A) (B)
4	-	2	Part 8	(A) (B)
5	-	2	Part 9	(A) (B)
6	-	2	Part 10	(A) (B)
7	-	1	Part 11	(A) (B)
8	-	1	Part 12	(A)
9	-	1	Part 13	(A) (B)
10	-	1	Part 14	(A) (B)
11	E92225	1	Piston	(SUB AH176374) L.H.
11	E92222	1	Piston	(SUB AH176370) R.H.
12	-	1	Part 17	(A) (B)
13	-	1	Part 18	(A)
14	N170780	1	Seal	-
15	E92224	1	Rod	(SUB AH176370) R.H.
15	E92227	1	Rod	(SUB AH176374) L.H.
16	AT32332	1	Elbow Fitting	L.H.
16	38H1005	1	Elbow Fitting	L.H.
16	R39249	1	Adapter Fitting	R.H.
16	38H1160	1	Adapter Fitting	R.H.
17	JD9928	2	Needle Bearing	-
18	JD7788	1	Lubrication Fitting	-
19	AE51786	1	End	(USE WITH AE53217 OR AE53218)
20	AE55621	1	Seal Kit	(SUB AH176581) R.H., INCLUDES ALL PARTS MARKED (B)
20	AH176581	1	Hydraulic Cylinder Kit	(USE WITH AE53218) R.H.
20	AH176582	1	Hydraulic Cylinder Kit	(USE WITH AE53217) L.H.
20	AE55782	1	Seal Kit	(SUB AH176582) L.H., INCLUDES ALL PARTS MARKED (A)
21	AE53217	1	Hydraulic Cylinder	(SUB AH176374) L.H.
21	AE53218	1	Hydraulic Cylinder	(SUB AH176370) R.H.
22	R26375	2	O-Ring	L.H.
22	R26448	2	O-Ring	R.H.
23	T77932	1	O-Ring	L.H.
23	T77857	1	O-Ring	R.H.
24	T77857	1	O-Ring	L.H.
24	T77613	1	O-Ring	R.H.

PLATFORM FLOAT CYLINDERS (R.H./L.H.)
