Открытый узел

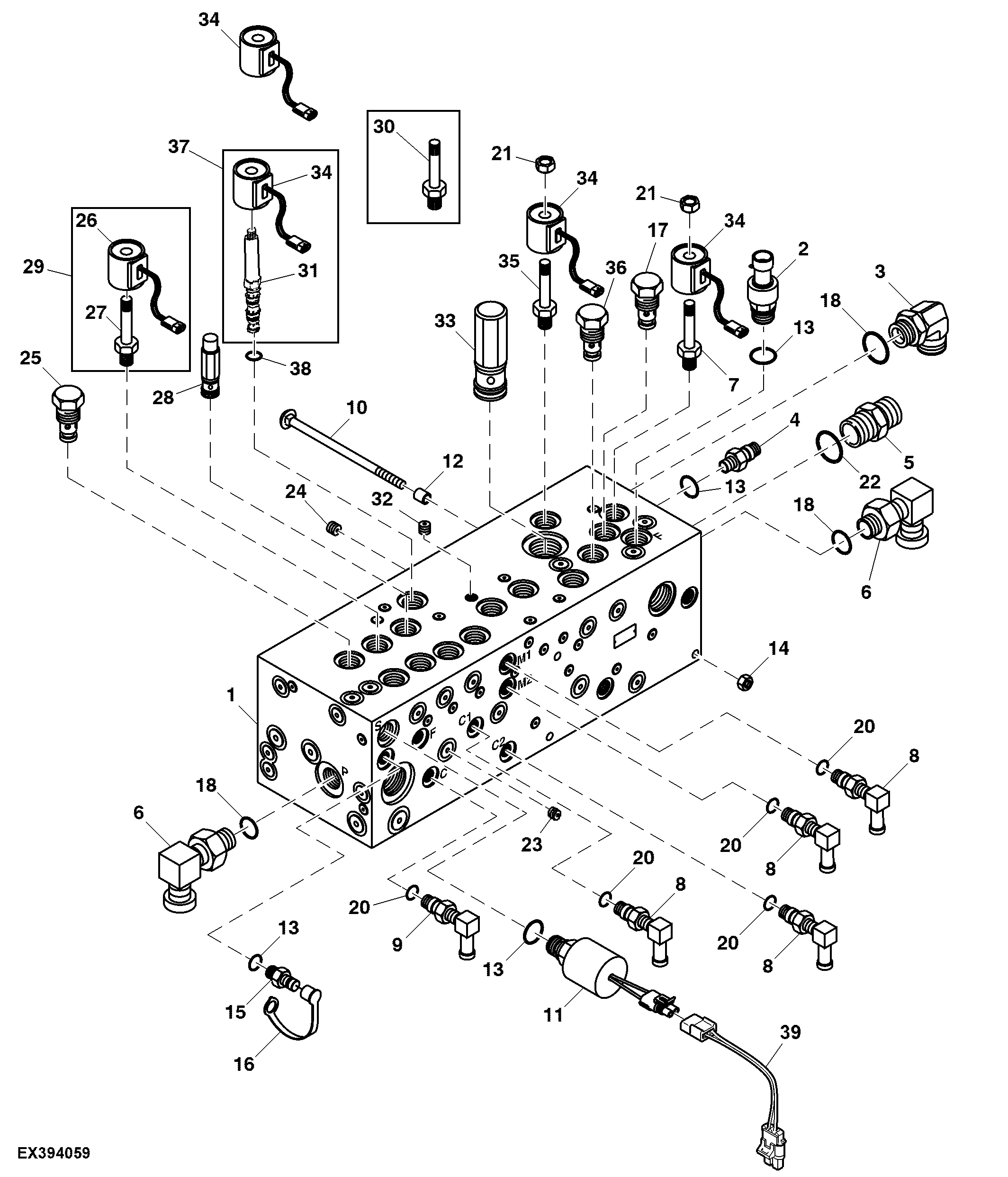

Main Hydraulic Valve And Fittings ( - 183049)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	E97647	1	Housing	Main Valve
2	RE152198	1	Sensor	ORDER RE204264
2	RE204264	1	Trans Oil Pressure Sensor	-
3	AH20193	1	Elbow Fitting	-
4	H75414	1	Adapter Fitting	-
5	R27267	1	Fitting	-
6	AE30518	2	Elbow Fitting	-
7	AT72679	1	Solenoid Valve	Float Decrease ALSO ORDER E127127; SUB FOR AE56554
7	AE56671	1	O-Ring Kit	-
8	AH63565	5	Elbow Fitting	-
9	AA34748	1	Elbow Fitting	-
10	03H2045	3	Bolt	3/8" X 8"
11	AXE73706	1	Switch	SUB FOR AH224451
12	FH304203	3	Spacer	-
13	R26448	4	O-Ring	-
14	N10215	3	Lock Nut	-
15	AH125760	1	Hyd. Quick-Connect Coupler	-
16	R77175	1	Cover	-
17	E97649	1	Poppet	Poppet
18	R26906	3	O-Ring	-
19	E97650	1	Compression Spring	Poppet
20	R28782	5	O-Ring	-
21	R109691	2	Nut	-
22	U12547	1	O-Ring	-
23	AE59246	2	Fitting	-
24	E97653	1	Orifice	Tilt Cylinder
25	AE59259	1	Valve	Pressure Control
25	AE59260	1	O-Ring Kit	-
26	E97654	1	Solenoid Valve Coil	ORDER AFH218020
27	AE59258	1	Solenoid Valve	Open Center ORDER AFH218020
27	AE59257	1	O-Ring Kit	ORDER AFH218281; USE WITH AE59258
27	AFH218281	1	O-Ring Kit	USE WITH AFH218020
28	AE59256	1	Pressure Relief Valve	2000 PSI
28	AFH218281	1	O-Ring Kit	SUB FOR APPL AE59257
29	AFH218020	1	Solenoid Hydraulic Valve	-
30	AE59804	1	Solenoid Valve	Tilt Cylinder ORDER AT214468
30	AE59255	1	O-Ring Kit	-
31	AT214468	1	Pressure Relief Valve	-
31	AA28579	1	Seal Kit	-
32	E97651	1	Orifice	Lift Valve
33	AE59249	1	Solenoid Valve	Pilot Operated Platform Raise
33	AE59250	1	O-Ring Kit	-
34	E92040	4	Solenoid Valve Coil	-
34	E93768	1	Solenoid Valve Coil	USE WITH AE56554
34	E127127	1	Solenoid Valve Coil	USE WITH AT72679
35	AE59251	1	Solenoid Valve	Platform Lower
35	AE59252	1	O-Ring Kit	-
36	AE59247	1	Pressure Relief Valve	Bypass Relief Valve
36	AE59248	1	O-Ring Kit	-
37	AE59890	1	Cylinder Kit	-
38	E97652	1	Orifice	Tilt
39	AH228608	1	Wiring Harness	-

Main Hydraulic Valve And Fittings ( - 183049)

Нет текстового описания
