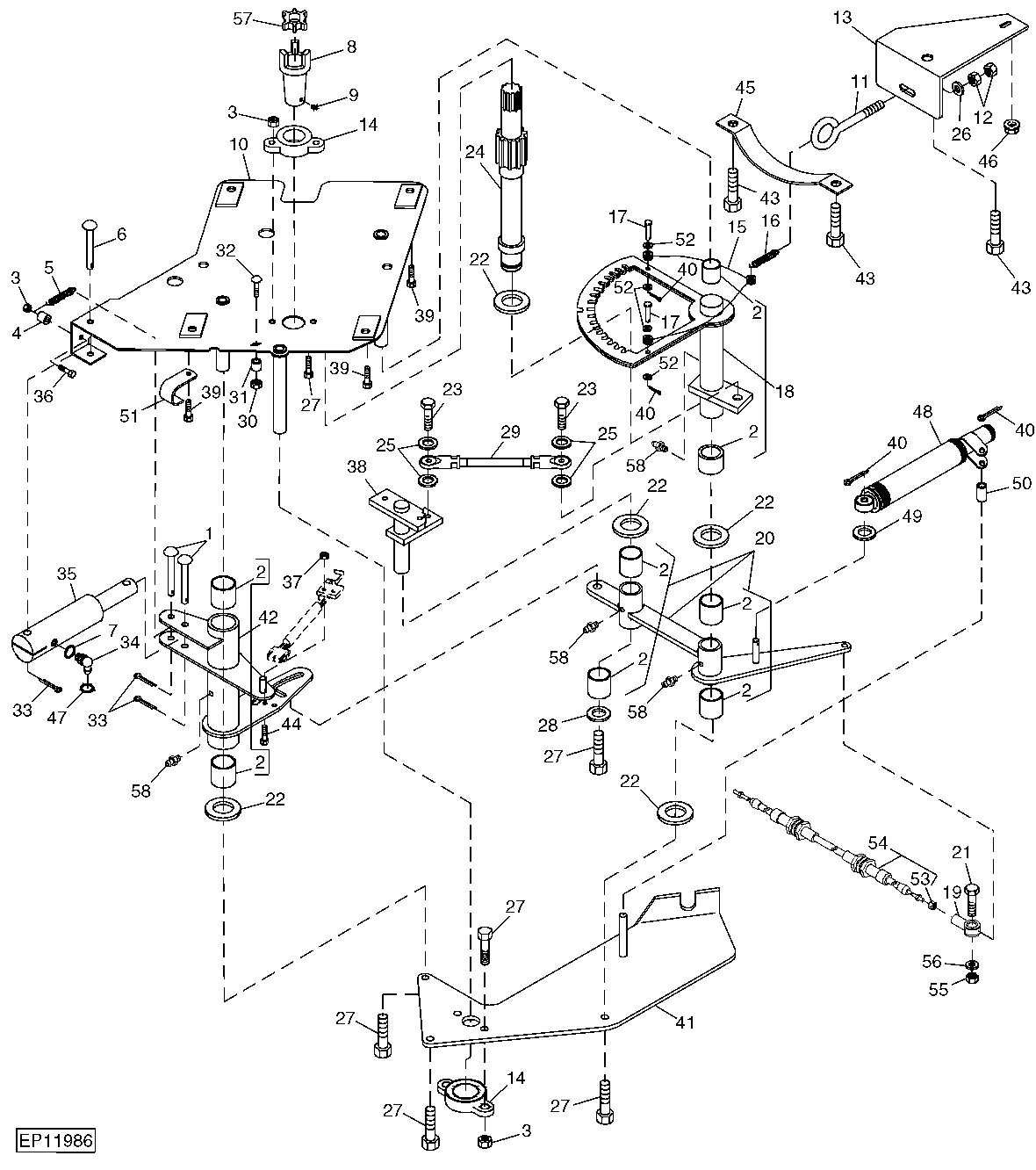

Steering (163101 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	E90727	2	Pin Fastener	-
2	R26182	4	Bushing	-
3	14M7298	5	Flange Nut	M8
4	28H1941	1	Bushing	0.364" X 0.540" X 1-1/4"
5	M73114	1	Extension Spring	-
6	W41461	1	Pin Fastener	-
7	R28782	1	O-Ring	-
8	H134623	1	Splined Coupling	-
9	22M7072	2	Set Screw	M6 X 10
10	AE51917	1	Bracket	-
11	M84349	1	Eyebolt	-
12	14H1076	2	Nut	3/8"
13	E93282	1	Angle	(SUB E126550)
13	E126550	1	Angle	-
14	AE42932	2	Bearing	-
15	AE73206	1	Cable	(SUB FOR AE51780)
16	E92252	1	Extension Spring	-
17	T16193	2	Pin	-
18	AE70697	1	Gear	(SUB FOR AE57059)
19	RE56489	1	Link End	-
20	AE70695	1	Arm	(SUB FOR AE59724)
21	19M7863	1	Screw	M6 X 25
22	24H1424	5	Washer	29/32" X 1-1/2" X 0.060"
23	19H3239	2	Cap Screw	3/8" X 1-1/4"
24	AE59445	1	Shaft	-
25	E66245	4	Washer	-
26	24M7028	1	Washer	10.500 X 20 X 2 mm
27	19M7866	8	Screw	M8 X 20
28	24H1291	1	Washer	21/64" X 1-15/32" X 7/64"
29	AE57071	1	Tie Rod Assembly	-
30	14M7291	1	Flange Nut	M16
31	28H2627	1	Bushing	0.742" X 1.050" X 2-1/4"
32	03M7230	1	Bolt	M16 X 90
33	11M7015	3	Cotter Pin	3.200 X 25 mm
34	AH63565	1	Elbow Fitting	-
35	AE37051	1	Hydraulic Cylinder	(SUB AH216150) SEE ALSO STEERING CYLINDER
35	AH216150	1	Hydraulic Cylinder	-
36	03M7189	1	Bolt	M8 X 45
37	14H1026	2	Nut	0.138"
38	AE56340	1	Pivot	-
39	19M7868	4	Screw	M8 X 30
40	11M7080	4	Cotter Pin	2.500 X 16 mm
41	AE59731	1	Plate	-
42	AE70699	1	Bracket	(SUB FOR AE57073)
43	37M7058	3	Screw	M8 X 20
44	21H1353	2	Screw	0.138" X 3/4"
45	E93518	1	Isolator	-
46	14M7303	1	Flange Nut	M6
47	T77814	1	O-Ring	-
48	AM102286	1	Absorber	-
49	M40815	1	Bushing	-
50	E78406	1	Bushing	-
51	AH89557	1	Clip	-
52	24H1287	4	Washer	9/32" X 5/8" X 0.065"
53	14H649	2	Nut	1/4"
54	AE59976	1	Cable	-
55	14M7528	1	Lock Nut	M6
56	24M7054	2	Washer	6.400 X 12 X 1.600 mm
57	H134624	1	Isolator	-
58	JD7844	4	Lubrication Fitting	-
