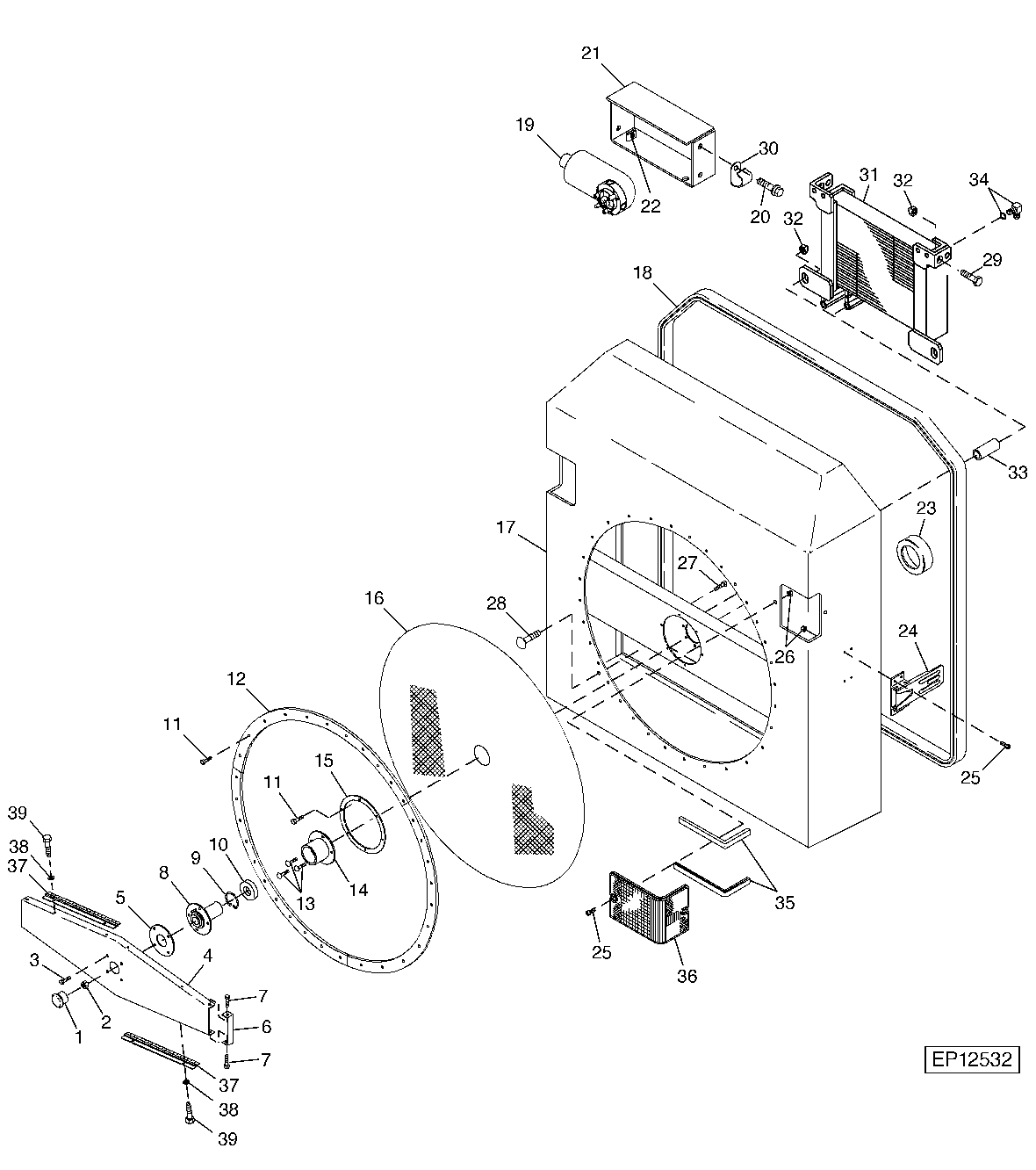

RADIATOR AIR SCREEN DOOR AND OIL COOLER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H105999	1	Plug	-
2	14M7298	1	Flange Nut	M8
3	19M7866	4	Screw	M8 X 20
4	E130280	1	Arm	SUB FOR E93934
5	E87937	2	Washer	-
6	E87940	2	Channel	-
7	37M7039	4	Screw	-
8	E94923	1	Driver	-
9	40M7044	1	Snap Ring	-
10	JD7147	1	Ball Bearing	-
11	37M7039	42	Screw	-
12	E93552	3	Strap	-
13	19M7863	3	Screw	M6 X 25
14	E94922	1	Support	-
15	E85490	1	Washer	-
16	E93549	1	Screen	-
17	AE73506	1	Door	SUB FOR AE56422
18	E86325	1	Isolator	-
19	AFH202900	1	Electric Motor	SUB FOR AE55398
20	19M7866	3	Screw	M8 X 20
21	E127378	1	Cover	USE WITH AE55398, SUB FOR E93716
22	M84971	4	Nut	-
23	AE51949	1	Isolator	-
24	AH87272	1	Latch	-
25	21M7271	8	Screw	M5 X 16
26	14M7297	8	Nut	M5
27	19M7864	4	Screw	M8 X 12
28	03M7189	1	Bolt	M8 X 45
29	19M7932	2	Cap Screw	M8 X 16
30	AH89557	1	Clip	-
31	AE56791	1	Oil Cooler	-
32	E63525	3	Nut	-
33	H141836	1	Bushing	-
34	38H1095	2	Elbow Fitting	-
34	T77857	2	O-Ring	-
35	AE53200	4	Isolator	-
36	AH123017	2	Tail Lamp	AMBER
37	AE73209	2	Brush	(A)
38	24M7087	4	Washer	5.500 X 10 X 1 mm, (A)
39	37M7039	4	Screw	(A)
..	AE73583	1	Kit	SUB (2) AE73209, (4) 24M7087 AND (4) 37M7039, POWER SCREEN CLEANER BRUSH (INCLUDES PARTS MARKED (A)

RADIATOR AIR SCREEN DOOR AND OIL COOLER
