Открытый узел

LEFT STABILIZER CYLINDER [02K21]

LEFT STABILIZER CYLINDER [02K21]

LEFT STABILIZER CYLINDER [02K21]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

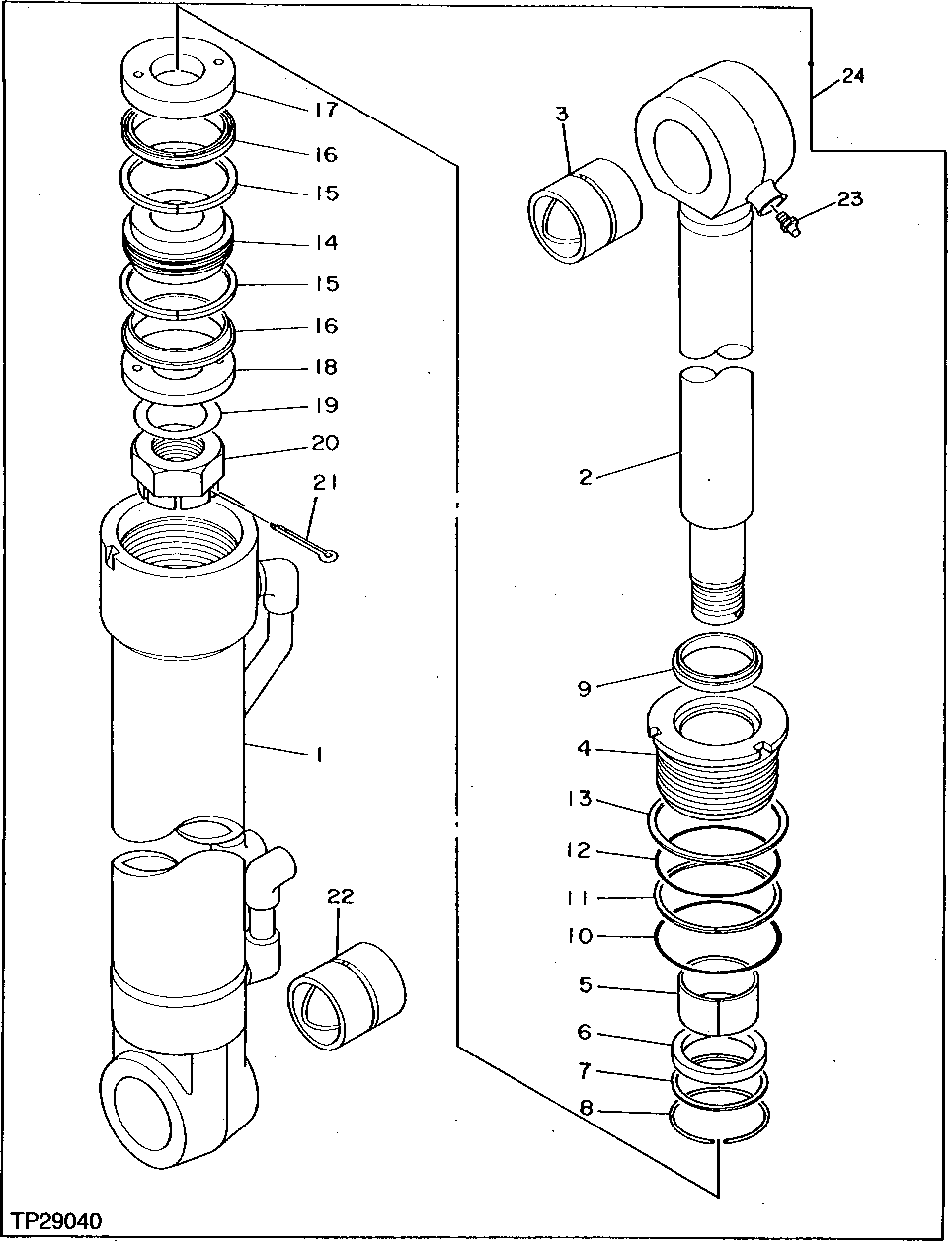

LEFT STABILIZER CYLINDER [02K21]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	0335301	1	HYDRAULIC CYLINDER BARREL	(SUB FOR AT134003)
2	0335302	1	ROD	(SUB FOR AT134004)
3	4196556	1	BUSHING	(SUB FOR AT127366) (SUB FOR TH108923)
4	0335304	1	HYDR. CYLINDER ROD GUIDE	(SUB FOR AT134005)
5	0137304	1	WEAR RING	(SUB FOR AT127977) (SUB FOR TH105033)
6	-	1	Part 6	(K) (SUB AT134086)
7	992619	1	RING	(SUB FOR AT134306)
8	992617	1	SNAP RING	(SUB FOR AT134305)
9	-	1	Part 9	(K) (SUB AT134086)
10	AT264340	1	O-Ring	(K) (SUB FOR TH100123, 992446)
11	-	1	Part 11	(K) (SUB AT134086)
12	AT264342	1	O-Ring	(K) (SUB FOR TH105995, TH100125)
13	4004685	2	LOCK WASHER	(K) (SUB FOR TH105936) (SUB FOR TH111702)
14	0335305	1	PISTON	(SUB FOR AT127367)
15	955975	2	PISTON RING	(SUB FOR AT127966)
16	4085445	2	SEAL	(K) (SUB FOR AT127593)
17	0335306	1	HOLDER	(SUB FOR AT127368)
18	0335307	1	HOLDER	(SUB FOR AT127369)
19	0265107	1	KIT	(SUB FOR TH105047)
20	4068634	1	NUT	(SUB FOR TH105048)
21	11M7098	1	Cotter Pin	8 X 100 MM
22	4085433	1	BUSHING	(SUB FOR AT127592)
23	TH100074	1	Lubrication Fitting	-
24	4195893	1	CYLINDER	(SUB FOR AT126302)
25	-	2	Part 25	(NOT ILLUSTRATED OR INCLUDED IN CYLINDER ASSEMBLY - FOR DETAIL SEE STABILIZERS)
