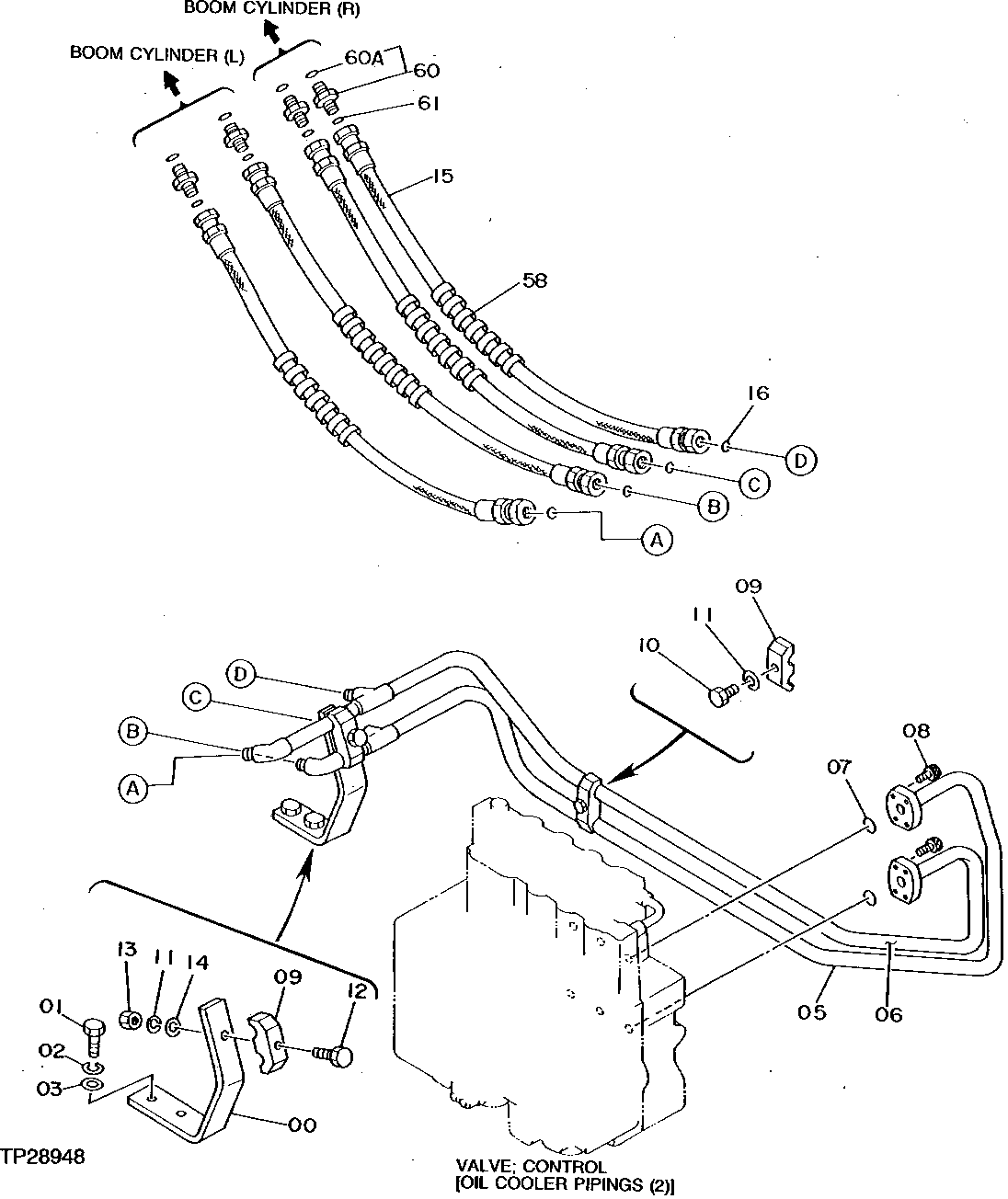

HIGH PRESSURE HYDRAULIC HOSES AND LINES [02H07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4189137	1	SUPPORT	(SUB FOR TH108330)
1	19M7872	2	Cap Screw	M12 X 25
2	12H301	2	Lock Washer	1/2"
3	24M7047	2	Washer	13 X 24 X 2.500 MM
5	8039593	1	OIL LINE	(SUB FOR AT127039)
6	8039594	1	OIL LINE	(SUB FOR AT127040)
7	CH12329	2	Packing	-
8	19M8439	8	Screw	M8 X 25
9	4189858	2	Clamp	(SUB FOR TH108333)
10	19M7361	1	Cap Screw	M12 X 50
11	12H301	2	Lock Washer	1/2"
12	19M7363	1	Cap Screw	M12 X 60
13	14M7275	1	Nut	M12
14	24M7047	1	Washer	13 X 24 X 2.500 MM
15	4188986	4	HYDRAULIC HOSE - FABRICATE	(SUB FOR TH108334)
16	T77857	4	O-Ring	(SUB FOR TH108323)
58	-	4	Part 17	(CUT TO LENGTH FROM AT138222 BULK MATERIAL) ( TH100996 NO LONGER AVAILABLE)
60	4189602	4	Fitting	(SUB FOR TH108350)
61	T77857	4	O-Ring	-
60A	4506418	1	O-Ring	(SUB FOR U46489)

HIGH PRESSURE HYDRAULIC HOSES AND LINES [02H07]
