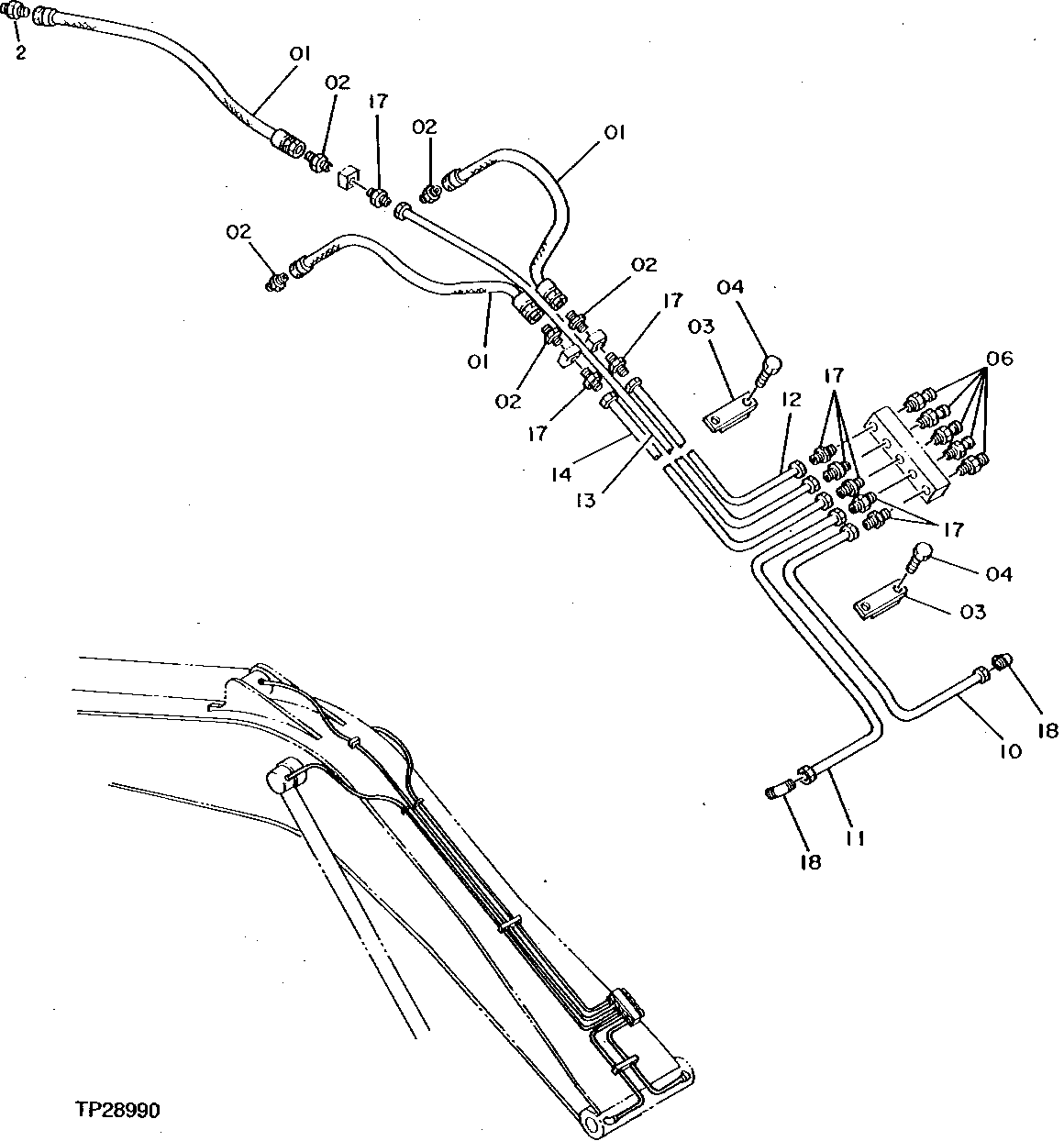

BOOM LUBRICATION HOSES AND LINES [02J07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AE42718	3	Hydraulic Hose	7/16" X 600 MM (23-1/2") X 7/16"
2	X4-4FTX-S	6	Adapter Fitting	(SUB FOR X0103-4-4) (SUB FOR TH100963)
3	4054024	2	Strap	(SUB FOR TH100363)
4	19M7662	4	Cap Screw	M10 X 30
6	TH100364	5	LUBRICATION FITTING	(SUB JD7769)
6	JD7769	5	Lubrication Fitting	-
10	4189138	1	TUBE	(SUB FOR TH108966)
11	4189139	1	TUBE	(SUB FOR TH108967)
12	4189140	1	TUBE	(SUB FOR TH108968)
13	4189136	1	LINE	(SUB FOR AT126277)
14	4189142	1	TUBE	(SUB FOR TH108970)
17	4130169	8	Fitting	(SUB FOR TH101391)
18	4130175	2	Fitting	(SUB FOR TH101392)

BOOM LUBRICATION HOSES AND LINES [02J07]
