Открытый узел

BLADE [02F06]

BLADE [02F06]

BLADE [02F06]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

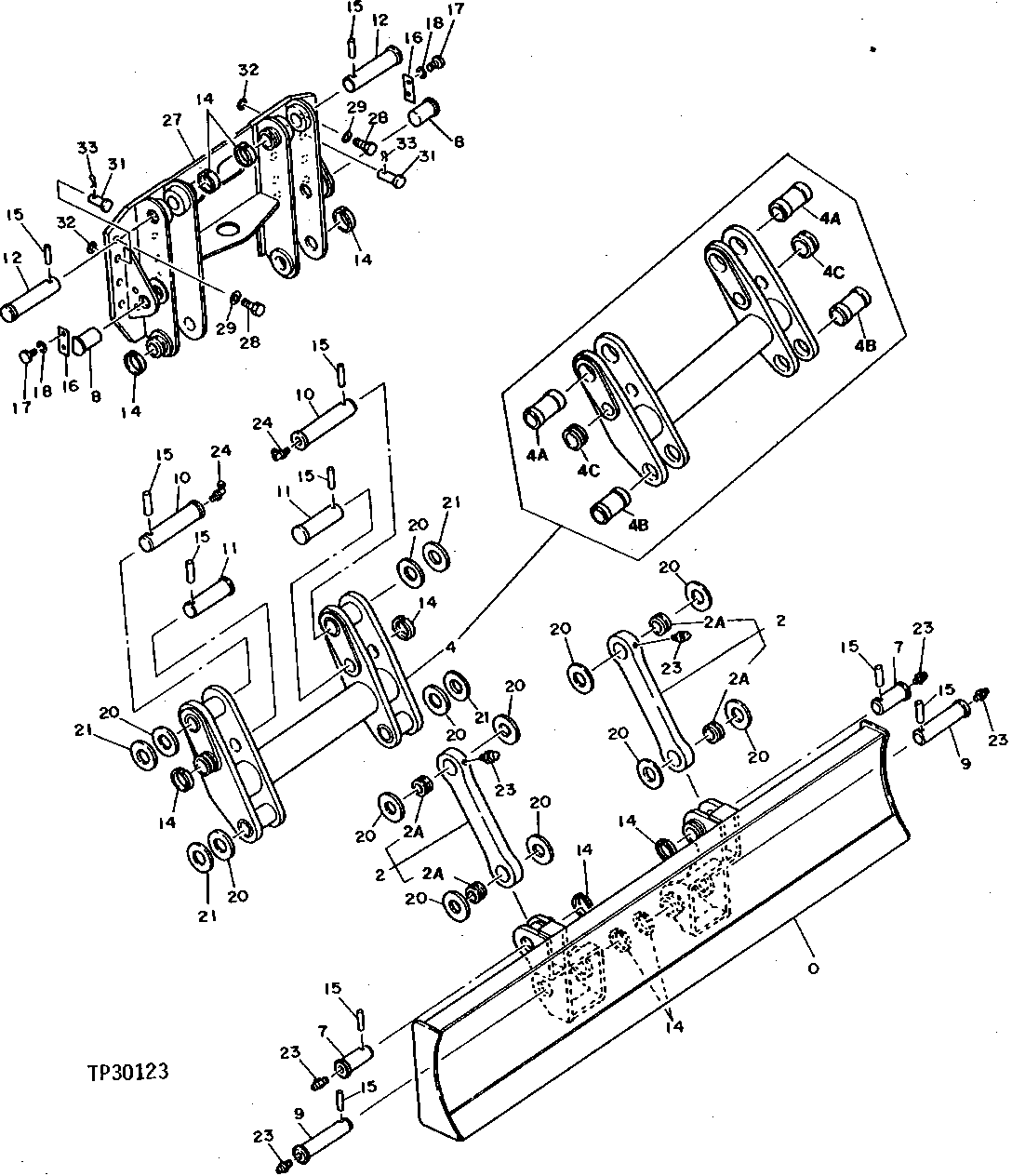

BLADE [02F06]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	6009645	1	BLADE	(SUB FOR AT134275)
2	8043535	2	LINK	(SUB FOR AT134285)
4	8043537	1	LINK	(SUB FOR AT134286)
7	3044368	2	PIN FASTENER	(SUB FOR AT134036)
8	3044382	2	PIN FASTENER	(SUB FOR AT134040)
9	3044369	2	PIN FASTENER	(SUB FOR AT134037)
10	3044370	2	PIN FASTENER	(SUB FOR AT134038)
11	3044367	2	Pin	(SUB FOR AT134035)
12	3044371	2	PIN FASTENER	(SUB FOR AT134039)
14	4065688	10	Retainer	(SUB FOR TH100624)
15	4065689	10	Pin Fastener	(SUB FOR TH100625)
16	X4246	2	STRAP	(SUB FOR AT133606)
17	19M8011	4	Cap Screw	M12 X 30
18	12H301	4	Lock Washer	1/2"
20	4179807	16	Washer	(SUB FOR TH108045)
21	4179808	16	WASHER	(SUB FOR AT121271)
23	TH100074	6	Lubrication Fitting	-
24	T116334	2	Lubrication Fitting	(SUB FOR TH100075)
27	7020398	1	BRACKET	(SUB FOR AT134276)
28	19M8224	14	Cap Screw	M20 X 60
29	N231749	14	Washer	(SUB FOR T33089)
31	4183279	2	PIN FASTENER	(SUB FOR AT126265)
32	24M7202	2	Washer	31 X 56 X 4 MM
33	11M7056	2	Cotter Pin	8 X 50 MM
2A	4232084	2	BUSHING	(SUB FOR AT134121)
4A	4232086	2	BUSHING	(SUB FOR AT134123)
4B	4232085	2	BUSHING	(SUB FOR AT134122)
4C	TH108649	2	Bushing	-
