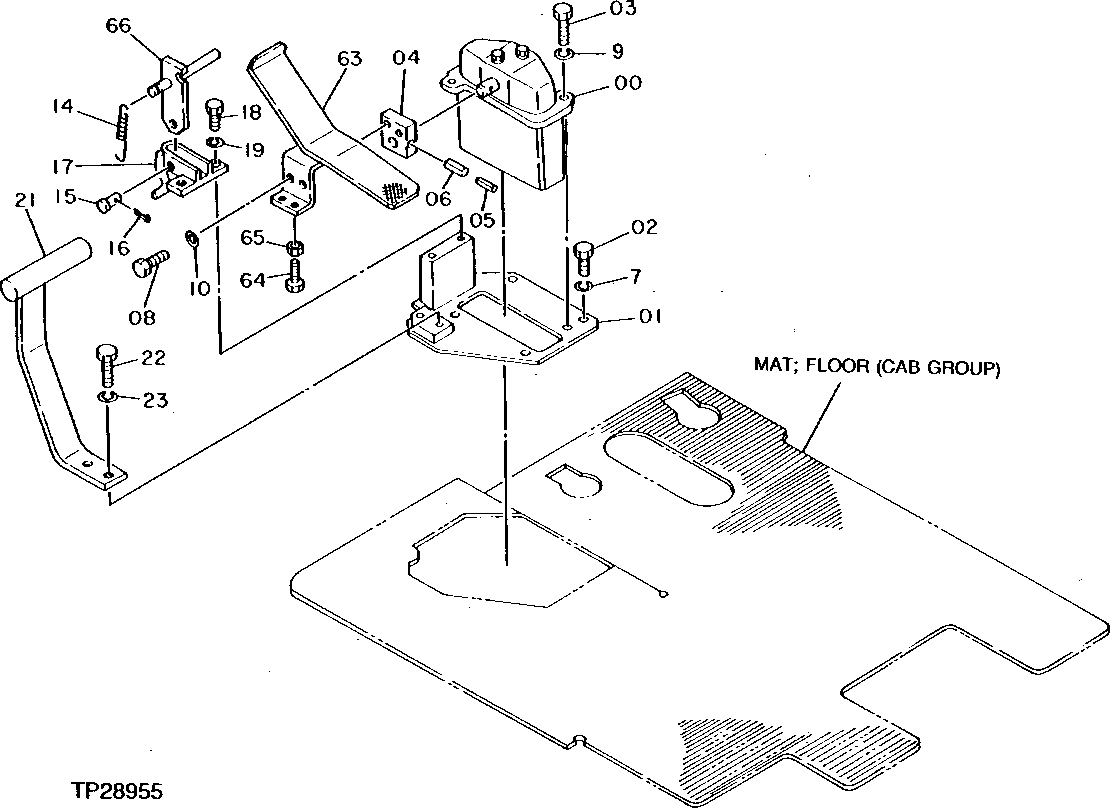

AUXILIARY FUNCTION PILOT VALVE PEDAL AND PEDAL LOCK [02F24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9074843	1	Hyd Actuated Control Valve	(SUB FOR TH110188)
1	8041450	1	STAND	(SUB FOR AT127087)
2	19M7662	4	Cap Screw	M10 X 30
3	19M7662	1	Cap Screw	M10 X 30
4	4211166	1	SUPPORT	(SUB FOR TH110190)
5	34M7062	1	Spring Pin	5 X 32 MM
6	34M7124	1	Spring Pin	8 X 30 MM, (SUB FOR 34M7065)
7	12M7066	4	Lock Washer	10 MM
8	19M7402	2	Cap Screw	M10 X 25
9	12M7066	1	Lock Washer	10 MM
10	12M7066	2	Lock Washer	10 MM
14	4149125	1	SPRING	(SUB FOR TH106748)
15	45M3667	1	Pin Fastener	10 X 28 MM, (SUB FOR TH105681)
16	11M7082	1	Cotter Pin	2.500 X 25 MM, (SUB FOR 11M7080)
17	8034081	1	BRACKET	(SUB FOR TH110193)
18	19M8761	2	Screw	M10 X 22, (SUB FOR AT127980 OR TH100456)
19	12M7066	2	Lock Washer	10 MM
21	9728875	1	FOOTREST	(SUB FOR TH110195)
22	19M7402	2	Cap Screw	M10 X 25
23	12M7066	2	Lock Washer	10 MM
63	8046079	1	PEDAL	(SUB FOR AT134292)
64	19M8008	2	Cap Screw	M8 X 35, (SUB FOR AT134128)
65	14M7273	2	Nut	M8
66	9733399	1	Bracket	(SUB FOR AT134303)

AUXILIARY FUNCTION PILOT VALVE PEDAL AND PEDAL LOCK [02F24]

Нет текстового описания
