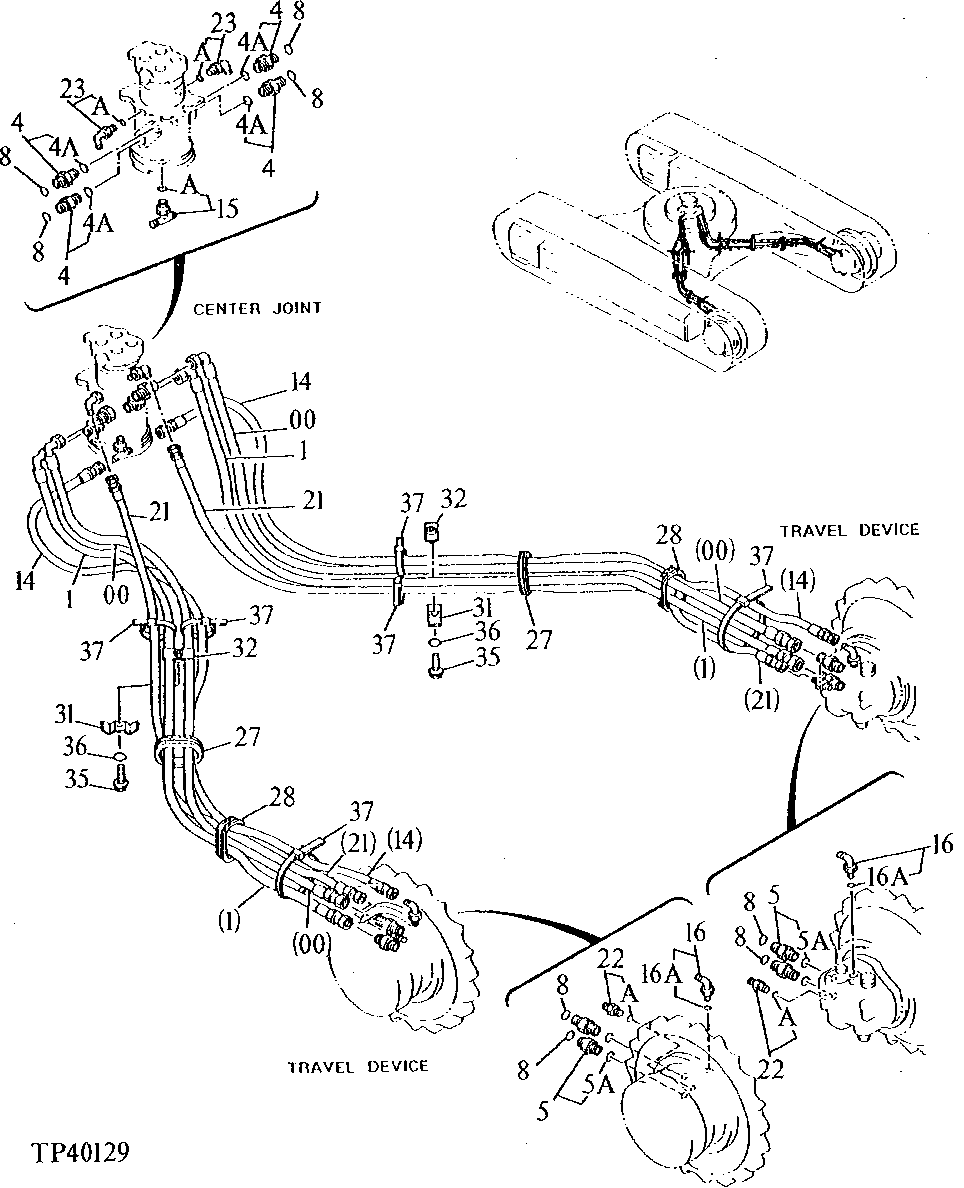

Travel Hydraulic Lines ( - 025866)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AT154251	2	Hydraulic Hose	Forward
1	AT154251	2	Hydraulic Hose	Reverse, (SUB FOR AT154252)
4	A853166	4	Adapter Fitting	(SUB FOR AT107392 OR 4189619)
5	A853166	4	Adapter Fitting	(SUB FOR AT107392 OR 4189619)
8	T77858	8	O-Ring	-
14	AW22695	2	Hydraulic Hose	3/4" X 1800 mm (70-3/4") X 3/4", Drain, (SUB FOR AE37096)
15	4221224	1	Tee Fitting	(SUB FOR AT318018 AND AT154156)
16	4154672	2	Elbow Fitting	(SUB FOR TH101008)
21	AE42281	2	Hydraulic Hose	11.1252" X 1850 mm (72-3/4") X 11.1252", Drain
22	4200465	2	Adapter Fitting	(SUB FOR TH108328)
23	4154670	2	Elbow Fitting	(SUB FOR TH100951)
27	4259603	2	Grommet	(SUB FOR AT154267)
28	4259604	2	Grommet	(SUB FOR AT154268)
31	4202103	2	Clamp	(SUB FOR TH108302)
32	9727822	2	Clamp	(SUB FOR TH109556)
35	19M7361	2	Cap Screw	M12 X 50
36	12H301	2	Lock Washer	1/2"
37	H77698	6	Tie Band	-
4A	AT318035	1	O-Ring	(SUB FOR 4506424, TH100055)
5A	AT318035	1	O-Ring	(SUB FOR 4506424, TH100055)
15A	4506418	1	O-Ring	(SUB FOR U46489)
16A	4506418	1	O-Ring	(SUB FOR U46489)
22A	M800650	1	Packing	-
23A	M800650	1	Packing	-
