Открытый узел

TRACK SHOES AND CHAIN [01A20]

TRACK SHOES AND CHAIN [01A20]

TRACK SHOES AND CHAIN [01A20]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

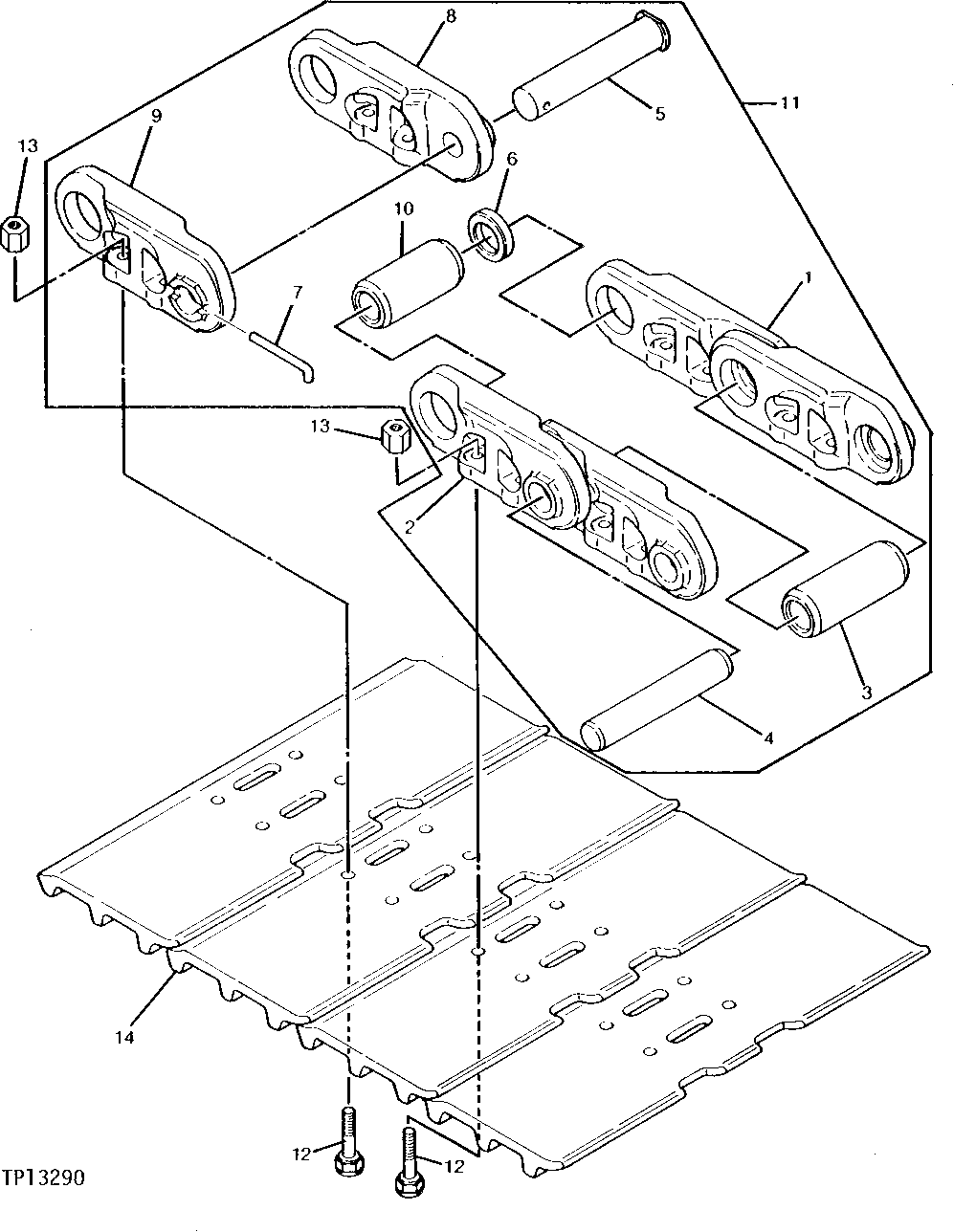

TRACK SHOES AND CHAIN [01A20]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	42	Part 1	(SUB 1010119, 1010120, (2) 4347208 AND AT128414) (SUB FOR TH100388 AND AT173245, THIS APPLICATION)
2	-	42	Part 2	(SUB 1010119, 1010120, AT128414, (2) 4347208, AT128414) (SUB FOR 3023212 AND AT173245, THIS APPLICATION)
3	4129251	42	BUSHING	(SUB FOR TH100390)
3	-	42	Part 4	(SUB TH108893, TH108894, AT128414, (2) 4347208, AT128414 AND AT173245)
4	AT173246	42	PIN	(SUB FOR TH100391 OR TH108896)
5	4150285	1	PIN FASTENER	(SUB FOR TH100392) (SUB FOR TH101374) MASTER
5	4157878	1	PIN FASTENER	(SUB FOR TH103459) MASTER
6	-	2	Part 8	( 4510917 NO LONGER AVAILABLE) (SUB 1010120, AT128412, TH100397, AT173247, TH108898 AND TH108899) MASTER
7	4098449	1	PIN FASTENER	(SUB FOR TH100394)
7	4145374	1	PIN	(SUB FOR TH102373)
8	-	1	Part 11	( 3029282 NO LONGER AVAILABLE) (SUB 1010120, AT128412, TH100397, AT173247, TH108898 AND TH108899)
9	-	1	Part 12	( TH100396 NO LONGER AVAILABLE) (SUB 1010120, AT128412, TH100397, AT173247, TH108898 AND TH108899)
9	-	1	Part 13	( TH103458 NO LONGER AVAILABLE) (SUB 1010120, AT128412, TH100397, AT173247, TH108898 AND TH108899)
10	TH100397	1	BUSHING	MASTER
11	AT128409	1	TRACK CHAIN W/O SHOES	(REMOVE LINKS TO CORRECT LENGTH) (SUB FOR TH100387 AND TH108892)
12	4254888	172	BOLT	(SUB FOR TH100398, ALONG WITH AT180443)
13	4122664	172	NUT	(SUB FOR TH100399) (USE WITH TH100398 BOLT)
13	AT180443	172	NUT	(SUB FOR AT128416) (USE WITH 4254888 BOLT)
14	2037093	43	Open Center 3 Bar Shoe	(SUB FOR TH100400 AND 2019235) 500 MM (20")
14	2024425	43	Open Center 3 Bar Shoe	(SUB FOR TH108986) 700 MM (SUB FOR 710MM SHOE - TH101375)
