Открытый узел

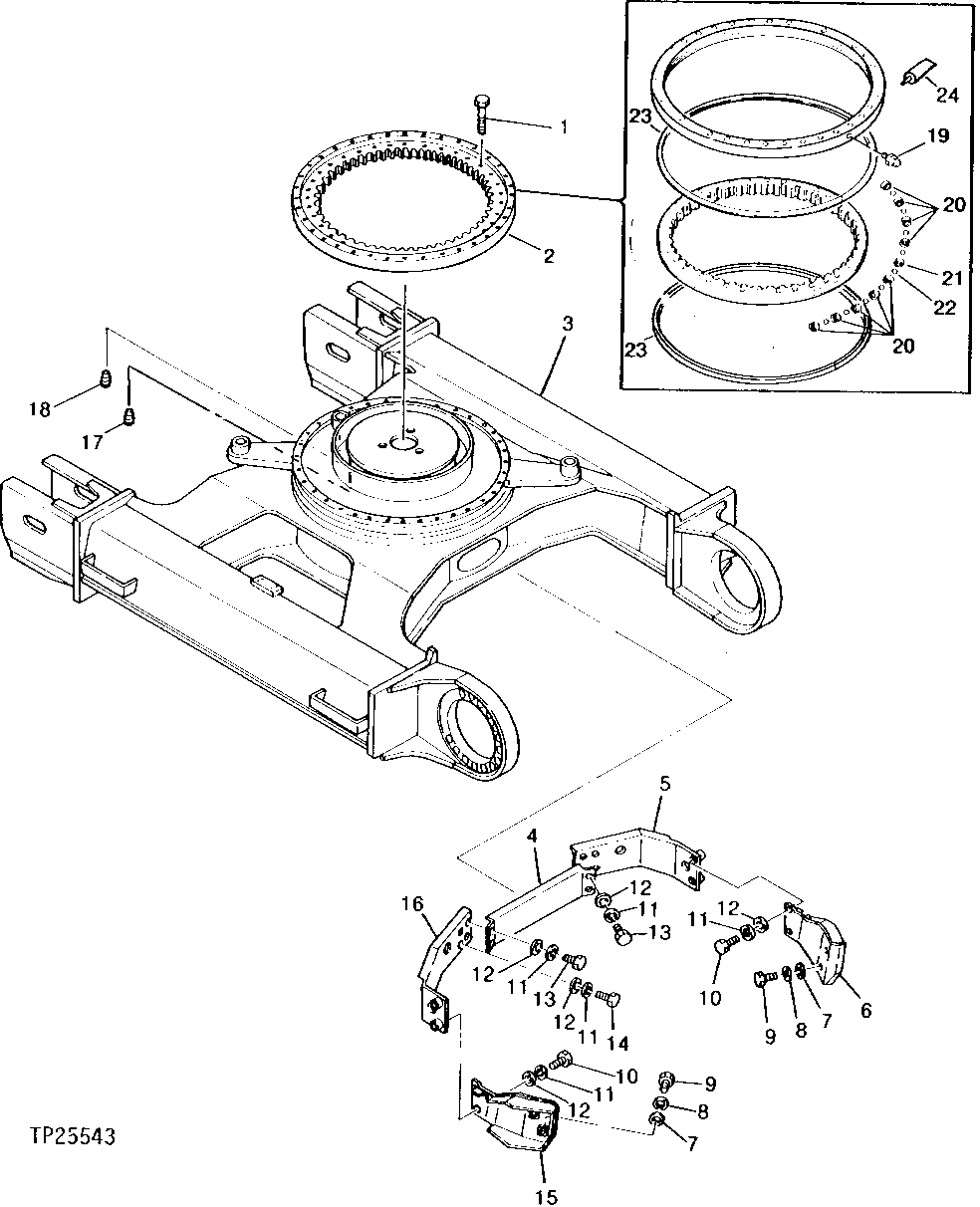

TRACK FRAME [01H01]

TRACK FRAME [01H01]

TRACK FRAME [01H01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

TRACK FRAME [01H01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	J931800	36	CAP SCREW	(SUB FOR TH100620)
2	9045260	1	SWING BEARING	(SUB FOR TH101284)
3	-	1	Part 3	( TH101282 NO LONGER AVAILABLE)
4	3027507	1	COVER	(SUB FOR TH101288)
5	8027492	1	COVER	(SUB FOR TH101290)
6	7015718	1	COVER	(SUB FOR TH101287) (SUB TH110118)
6	7015718	1	COVER	(SUB FOR TH110118)
7	24H1748	4	Washer	1/2" X 1-1/4" X 0.105", (SUB FOR TH101254)
8	12H301	4	Lock Washer	1/2", (SUB FOR TH100413)
9	19M7493	4	Cap Screw	M12 X 40
10	19M7742	4	Cap Screw	M10 X 65
11	12M7066	12	Lock Washer	10 MM, (SUB FOR TH100417)
12	24M7101	12	Washer	11 X 34 X 3 MM, (SUB FOR TH101289)
13	19M7402	4	Cap Screw	M10 X 25
14	19M8499	4	Cap Screw	M10 X 60
15	7015717	1	COVER	(SUB FOR TH101286) (SUB TH110117)
15	7015717	1	COVER	(SUB FOR TH110117)
16	8027491	1	COVER	(SUB FOR TH101291)
17	94-2024	1	Fitting Plug	(SUB FOR TH101292)
18	94-2028	1	FITTING PLUG	(SUB FOR TH101283)
19	TH100074	3	Lubrication Fitting	-
20	4127708	97	Spacer	(SUB FOR TH104232)
21	4127707	12	Spacer	(SUB FOR TH104233)
22	4428919	1	Ball	(SUB FOR AT182113 AND TH104229 AND 4355728) (SET OF 109 BALLS)
23	T203958	2	Seal	(SUB FOR T191211, TH104231, TH104230, TH103078 OR TH108166, AT131732 AND AT131484) (ALSO ORDER TY21517 AND AT66866) (SUB FOR 4199645)
23	TY21517	1	Adhesive	(NOT ILLUSTRATED)
23	AT66866	1	Fluid	(NOT ILLUSTRATED)
24	TY21517	1	Adhesive	-
