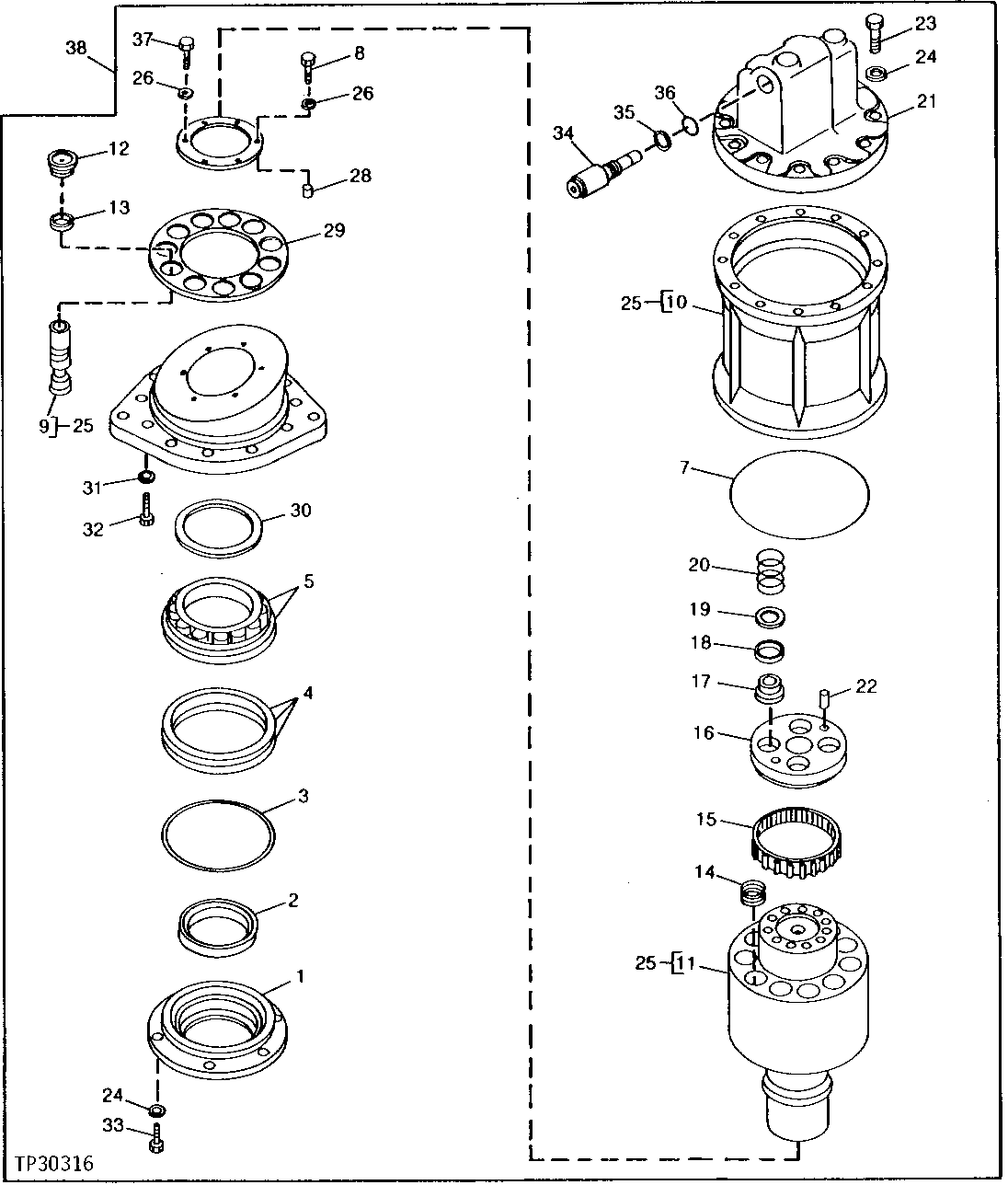

SWING DRIVE MOTOR (SERIAL NO. -009733) [02F12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	0302801	1	RETAINER	(SUB FOR TH106978)
2	4215633	1	SEAL	(SUB FOR TH100203)
3	0212202	1	O-RING	(SUB FOR TH100204)
4	-	1	Part 4	(A) ( TH100205 NO LONGER AVAILABLE)
4	-	1	Part 5	(A) ( TH100206 NO LONGER AVAILABLE)
4	-	1	Part 6	(A) ( TH100207 NO LONGER AVAILABLE)
5	TH100208	1	TAPERED ROLLER BEARING	-
6	-	1	Part 8	(USE TH106979 IF AVAILABLE)
7	0212223	2	O-RING	(SUB FOR TH100209)
8	TH100210	2	CAP SCREW	-
9	-	11	Part 11	(SUB TH106977)
10	-	1	Part 12	( TH106980 NO LONGER AVAILABLE)
11	-	1	Part 13	(SUB TH106977)
12	0212208	11	SHOE	(SUB FOR TH100211)
13	0212209	11	RING	(SUB FOR TH100212)
14	TH100213	11	SPRING	-
15	TH100214	1	CYLINDRICAL ROLLER BEARING	-
16	0212212	1	WEAR PLATE	(SUB FOR TH100215)
17	0212213	4	BUSHING	(SUB FOR TH100216)
18	0111418	4	RING	(SUB FOR TH100217) (USE IF AVAILABLE)
19	TH100218	4	WASHER	-
20	TH100219	4	SPRING	-
21	-	1	Part 23	( TH106981 NO LONGER AVAILABLE)
22	0101522	2	DOWEL PIN	(SUB FOR TH100220)
23	19M7493	12	Cap Screw	M12 X 40, (SUB FOR TH100221)
24	12H301	18	Lock Washer	1/2", (SUB FOR TH100181)
25	4195016	1	PISTON	(SUB FOR TH106977)
26	12H302	6	Lock Washer	1/4", (SUB FOR TH100222)
27	0212218	1	PLATE	(SUB FOR TH100223)
28	0212219	6	WASHER	(SUB FOR TH100224)
29	0212220	1	PLATE	(SUB FOR TH100225)
30	0212221	1	BACK-UP RING	(SUB FOR TH100226)
31	TH100227	12	LOCK WASHER	-
32	TH100228	12	SCREW	-
33	19M8721	6	Cap Screw	M12 X 30, (SUB FOR TH100229)
34	0212222	2	RELIEF VALVE	(SUB FOR TH100230)
35	4044839	1	Back-Up Ring	(SUB FOR TH103457)
36	AT264347	1	O-Ring	(SUB FOR TH100136, 4506428)
37	19M7286	4	Cap Screw	(SUB FOR TH101604)
38	4149124	1	HYDRAULIC MOTOR	(REMANUFACTURED) (SUB FOR TH100202, AT217310)

SWING DRIVE MOTOR (SERIAL NO. -009733) [02F12]
