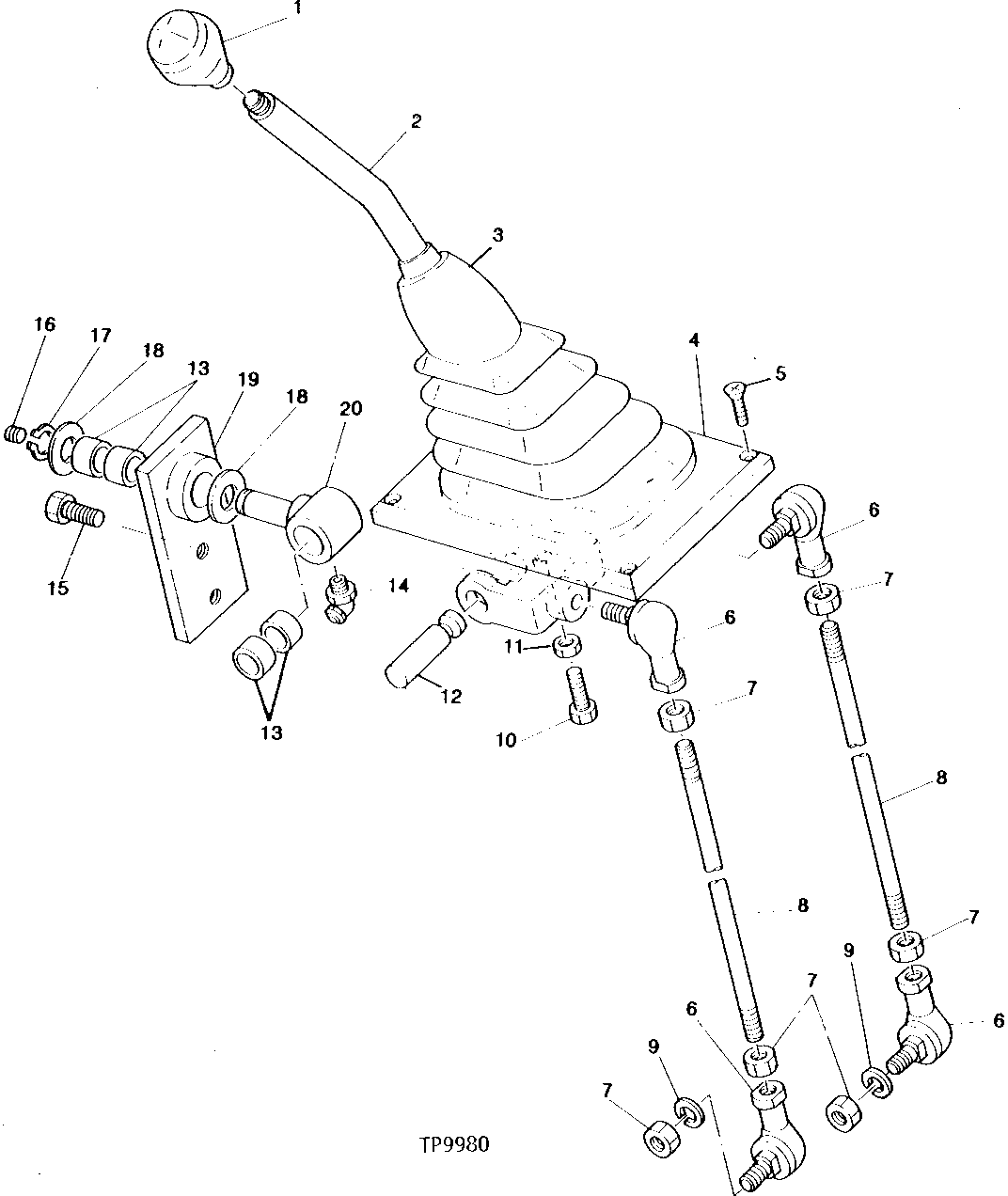

RIGHT-HAND CONSOLE CONTROL LEVER [02D10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4117704	1	Knob	(SUB FOR TH100591)
2	8026355	1	LEVER	(SUB FOR TH100291) (INCLUDES PIVOT CASTING)
3	2019365	1	BOOT	(SUB FOR TH100281)
4	3026035	1	BASE	(SUB FOR TH100282)
5	21M7326	4	Screw	M6 X 20, (SUB FOR TH100573)
6	4056019	4	BALL JOINT	(SUB FOR TH100254)
7	14M7444	6	Nut	M10, (SUB FOR TH100255)
8	4116383	2	ROD	(SUB FOR TH100256)
9	12M7066	4	Lock Washer	10 MM, (SUB FOR TH100417)
10	19M7376	1	Cap Screw	M8 X 22
11	14M7273	1	Nut	M8
12	4086444	1	PIN FASTENER	(SUB FOR TH100249)
13	TH100248	4	NEEDLE BEARING	-
14	T116334	1	Lubrication Fitting	(SUB FOR TH100075)
15	19M7402	2	Cap Screw	M10 X 25
16	94-2010	1	Fitting Plug	(SUB FOR TH100689)
17	40M7068	1	Snap Ring	-
18	24M7053	2	Washer	17 X 30 X 3 MM, (SUB FOR TH100520)
19	9715423	1	BOSS	(SUB FOR TH100290)
20	3025206	1	PIVOT	(SUB FOR TH100247)

RIGHT-HAND CONSOLE CONTROL LEVER [02D10]
