Открытый узел

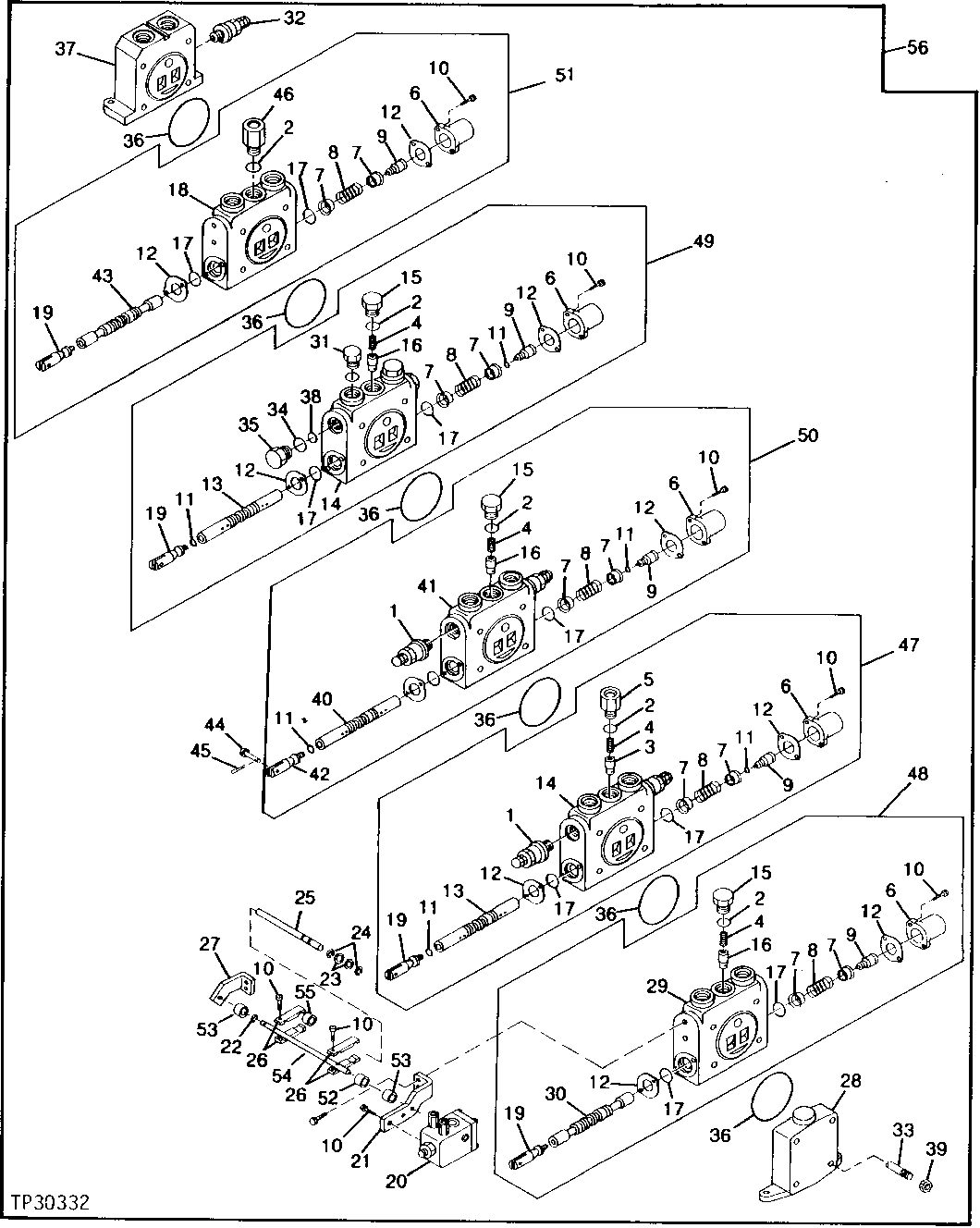

RIGHT CONTROL VALVE [02E23]

RIGHT CONTROL VALVE [02E23]

RIGHT CONTROL VALVE [02E23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

RIGHT CONTROL VALVE [02E23]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4163196	4	VALVE	(SUB FOR TH101641) RELIEF (BOOM AND BUCKET)
2	R56751	7	O-Ring	(SUB FOR TH100741)
3	0209324	1	FLOW CONTROL HYD. VALVE	(SUB FOR TH100743) LIFT CHECK
4	0209321	4	SPRING	(SUB FOR TH100740)
5	4166031	1	ADAPTER FITTING	(SUB FOR TH101640)
6	0209319	5	CAP	(SUB FOR TH100727)
7	0209316	10	RETAINER	(SUB FOR TH100722)
8	0209317	4	SPRING	(SUB FOR TH100724)
9	0209318	5	DRAIN PLUG	(SUB FOR TH100726)
10	19M8446	28	Screw	M8 X 20, (SUB FOR TH100728 OR TH102546)
11	M800650	6	Packing	(SUB FOR TH100716)
12	0209221	10	PLATE	(SUB FOR TH100721)
13	-	2	Part 13	(SUB TH106948 OR TH106950)
14	-	2	Part 14	(SUB TH106948 OR TH106950)
15	0237702	3	FITTING PLUG	(SUB FOR TH101634)
16	0209320	3	FLOW CONTROL HYD. VALVE	(SUB FOR TH100739) LIFT CHECK
17	0240603	10	SEAL	(SUB FOR TH100719 OR TH100720) (SUB FOR TH103455)
18	-	1	Part 18	(SUB TH106947)
19	0209314	4	YOKE	(SUB FOR TH100718)
20	0214200	1	HYD ACTUATED CONTROL VALVE	(SUB FOR TH100755)
21	0209338	1	BRACKET	(SUB FOR TH100756)
22	0209346	1	RING	(SUB FOR TH100763)
23	0209352	2	WASHER	(SUB FOR TH100769)
24	0209348	2	RING	(SUB FOR TH100765)
25	0209347	1	ROD	(SUB FOR TH100812)
26	0209349	2	PLATE	(SUB FOR TH100766)
27	0209342	1	BRACKET	(SUB FOR TH100760)
28	0209306	1	END PLATE	(SUB FOR TH100800)
29	-	1	Part 29	(SUB TH106951)
30	-	1	Part 30	(SUB TH106951)
31	0209335	2	FITTING PLUG	(SUB FOR TH100809)
32	4163194	1	PRESSURE RELIEF VALVE	(SUB FOR TH101636) SYSTEM
33	0209307	4	BOLT	(SUB FOR TH100801)
34	4027959	2	Back-Up Ring	(SUB FOR TH102654) (SUB FOR TH100771)
35	0209328	2	FITTING PLUG	(SUB FOR TH100808)
36	CH17160	6	Packing	(SUB FOR TH100706) BETWEEN VALVE SECTIONS
37	0209301	1	HOUSING	(SUB FOR TH100796)
38	AT264347	2	O-Ring	(SUB FOR TH100136, 4506428)
39	0209308	8	NUT	(SUB FOR TH100708)
40	-	1	Part 40	(SUB TH106949)
41	-	1	Part 41	(SUB TH106949)
42	0209315	1	YOKE	(SUB FOR TH100805)
43	-	1	Part 43	(SUB TH106947)
44	4162104	5	PIN FASTENER	(SUB FOR TH101638)
45	11M7058	5	Cotter Pin	2 X 25 MM, (SUB FOR TH101639) (SUB FOR 11M7009)
46	0237703	1	ADAPTER FITTING	(SUB FOR TH101642)
47	-	1	Part 47	(SUB FOR TH106950 OR 4195014) (BUCKET) (NO LONGER AVAILABLE)
48	4195015	1	VALVE	(SUB FOR TH106951) (ARM II SECTION)
49	4195012	1	VALVE	(SUB FOR TH106948) (AUXILIARY SECTION)
50	4195013	1	VALVE	(SUB FOR TH106949) (BOOM I SECTION)
51	4195011	1	VALVE	(SUB FOR TH106947) (RIGHT TRAVEL SECTION)
52	0209340	2	BUSHING	(SUB FOR TH100758)
53	0209344	2	BUSHING	(SUB FOR TH100759)
54	0209345	1	ROD	(SUB FOR TH100811)
55	0209351	2	BUSHING	(SUB FOR TH100768)
56	4159415	1	HYD ACTUATED CONTROL VALVE	RIGHT, (SUB FOR TH100795 AND AT186092)
