Открытый узел

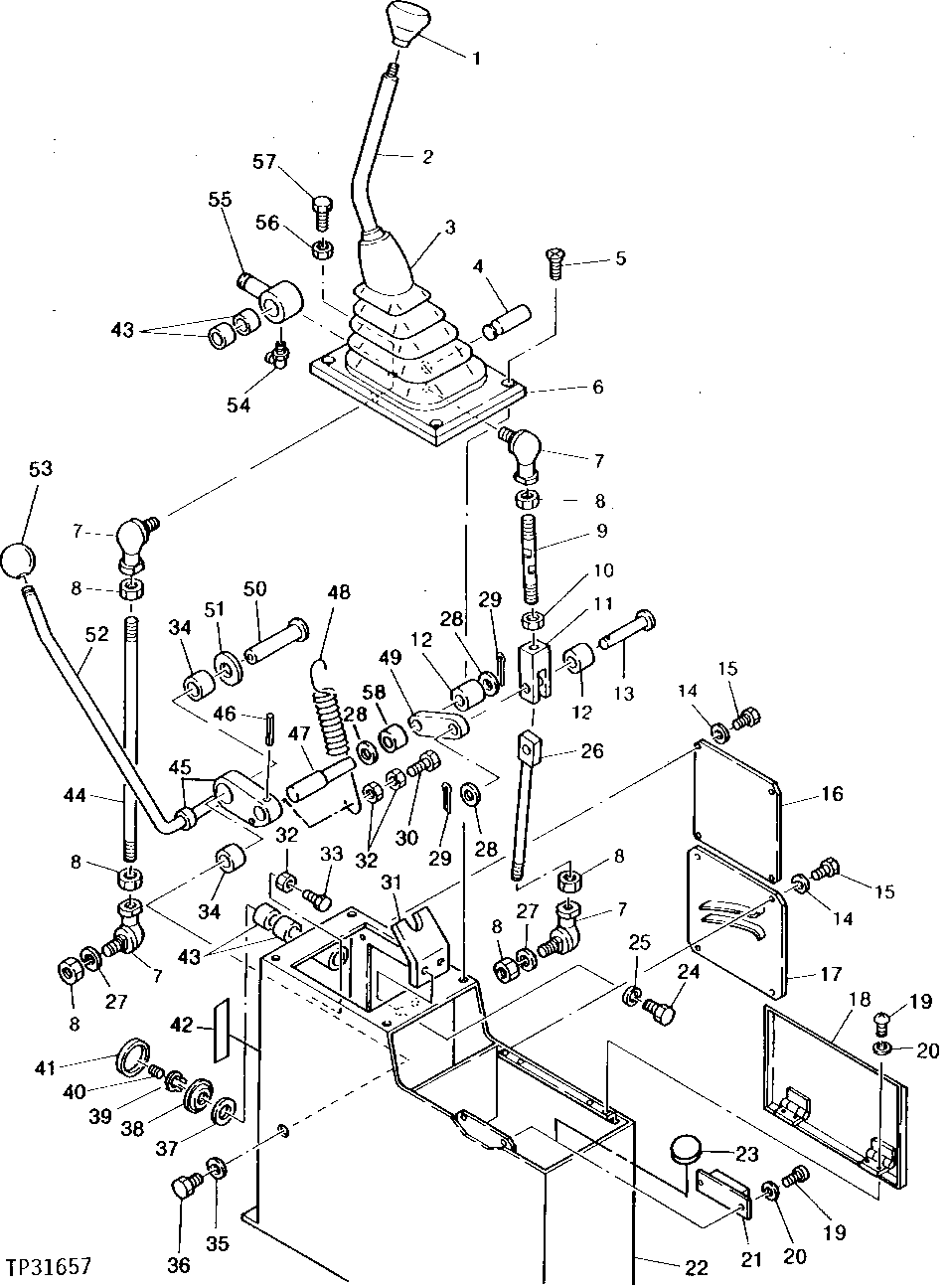

LEFT-HAND CONSOLE CONTROL LEVERS AND LINKAGE [02D08]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4269020	1	KNOB	(SUB FOR TH100252) (SUB FOR TH108073) (INCLUDES HORN SWITCH)
2	8026356	1	LEVER	(SUB FOR TH100251)
3	2019365	1	BOOT	(SUB FOR TH100281)
4	4086444	1	PIN FASTENER	(SUB FOR TH100249)
5	21M7326	4	Screw	M6 X 20, (SUB FOR TH100573)
6	3026035	1	BASE	(SUB FOR TH100282)
7	4056019	4	BALL JOINT	(SUB FOR TH100254)
8	14M7444	6	Nut	M10, (SUB FOR TH100255)
9	4128527	1	SHAFT	(SUB FOR TH100257)
10	M500010	1	NUT	(SUB FOR TH100688)
11	M991040	1	YOKE	(SUB FOR TH100259)
12	4128520	2	SPACER	(SUB FOR TH100262)
13	4128521	1	PIN FASTENER	(SUB FOR TH100260)
14	24M7054	8	Washer	6.400 X 12 X 1.600 MM, (SUB FOR TH100278)
15	19M8425	8	Cap Screw	M6 X 16
16	4144855	1	COVER	(SUB FOR TH100277)
17	8045506	1	BRACKET	(SUB FOR TH100276) (SUB FOR TH112004)
18	8026234	1	COVER	(SUB FOR TH100283)
19	21M7268	6	Screw	M3 X 6
20	24M7029	6	Shim	0.500 MM
21	TH100286	1	MAGNET	-
22	6005855	1	CONSOLE	(SUB FOR TH100246)
23	TH100285	1	PLUG	-
24	19M7932	2	Cap Screw	M8 X 16
25	24M7055	2	Washer	8.400 X 16 X 1.600 MM, (SUB FOR TH100280)
26	9717774	1	ROD	(SUB FOR TH100258)
27	12M7066	2	Lock Washer	10 MM, (SUB FOR TH100417)
28	24M7028	3	Washer	10.500 X 20 X 2 MM, (SUB FOR TH100263)
29	11M7082	2	Cotter Pin	2.500 X 25 MM, (SUB FOR TH100264) (SUB FOR 11M7081)
30	19M7077	1	Cap Screw	M6 X 20
31	TH100279	1	BRACKET	-
32	14M7272	3	Nut	M6
33	19M8425	1	Cap Screw	M6 X 16
34	TH100248	2	NEEDLE BEARING	-
35	24M7028	1	Washer	10.500 X 20 X 2 MM, (SUB FOR TH100263)
36	19M8451	1	Cap Screw	(SUB FOR TH100270)
37	24M7053	2	Washer	17 X 30 X 3 MM, (SUB FOR TH100520)
38	4149472	1	RETAINER	(SUB FOR TH100288)
39	40M7068	1	Snap Ring	-
40	94-2010	1	Fitting Plug	(SUB FOR TH100689)
41	4149471	1	CAP	(SUB FOR TH100287)
42	4149203	1	LABEL	(SUB FOR TH101569)
43	TH100248	4	NEEDLE BEARING	-
44	4116383	1	ROD	(SUB FOR TH100256)
45	4143123	1	BUSHING	(SUB FOR TH100271)
46	34M7029	1	Spring Pin	4 X 30 MM, (SUB FOR TH100266)
47	4156653	1	PIN FASTENER	(SUB FOR TH100265)
48	4126714	1	EXTENSION SPRING	(SUB FOR TH100274)
49	4156655	1	LINK	(SUB FOR TH100261)
50	4143124	1	PIN FASTENER	(SUB FOR TH100269)
51	24M7053	1	Washer	17 X 30 X 3 MM, (SUB FOR TH100520)
52	8038618	1	LEVER	(SUB FOR TH100267)
53	4143169	1	KNOB	(SUB FOR TH100268)
54	T116334	1	Lubrication Fitting	(SUB FOR TH100075)
55	3025206	1	PIVOT	(SUB FOR TH100247)
56	14M7273	1	Nut	M8
57	19M7376	1	Cap Screw	M8 X 22, (SUB FOR TH100253)
58	4156654	1	BUSHING	(SUB FOR TH101603)

LEFT-HAND CONSOLE CONTROL LEVERS AND LINKAGE [02D08]
