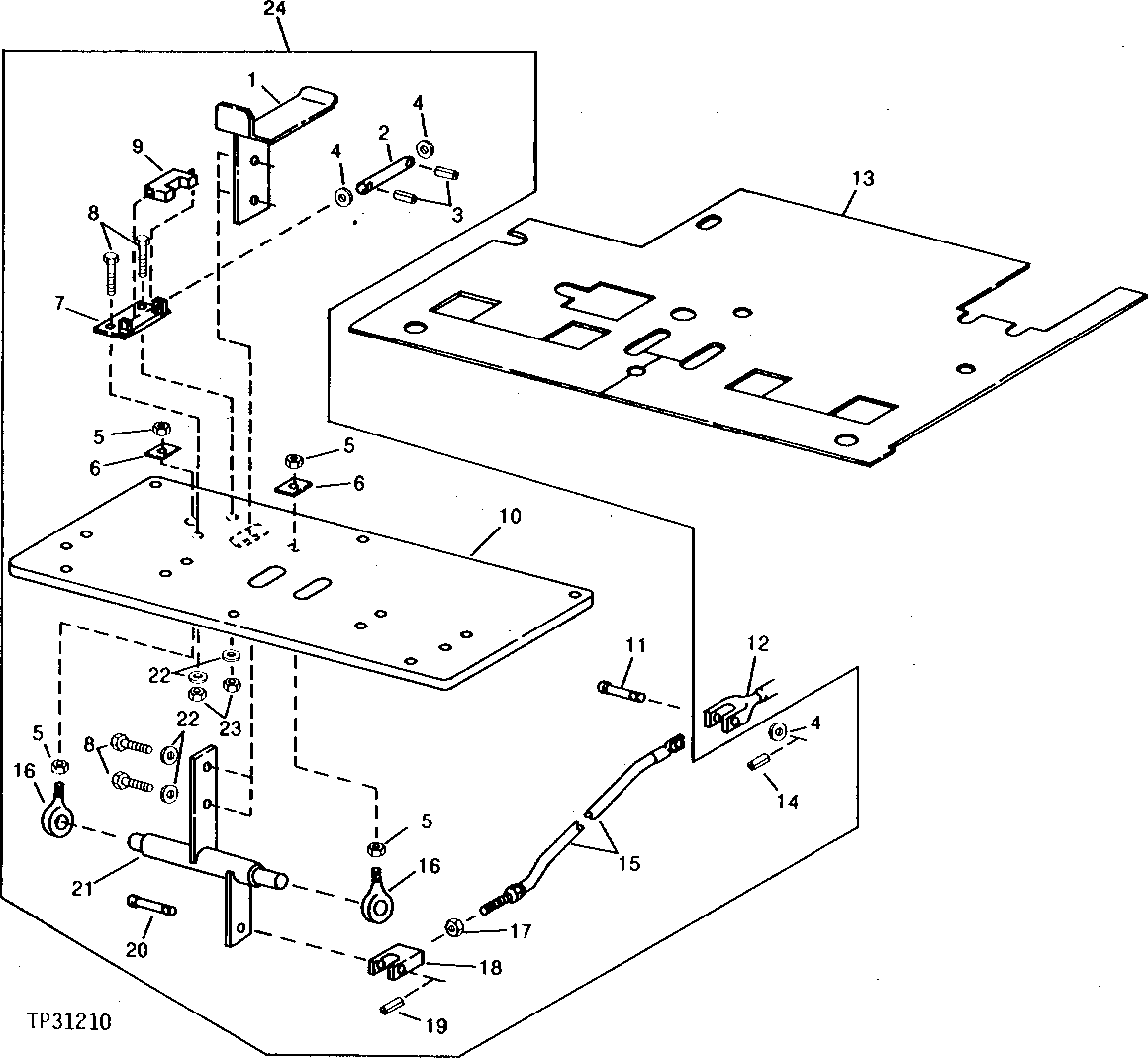

AUXILIARY VALVE CONTROL PEDAL AND LINKAGE [02D19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	9721167	1	PEDAL	(SUB FOR TH107009)
2	4153761	1	PIN	(SUB FOR TH107011)
3	11M7099	2	Cotter Pin	2 X 12 MM
4	24M7055	3	Washer	8.400 X 16 X 1.600 MM, (SUB FOR TH100280)
5	14M7276	4	Nut	M16, (SUB FOR TH101725)
6	E53005	2	STRAP	(SUB FOR TH107007)
7	9727017	1	BRACKET	(SUB FOR TH107012)
8	19M8761	4	Screw	M10 X 22, (SUB FOR TH100456)
9	4153762	1	PLATE	(SUB FOR TH107010)
10	-	1	Part 10	( TH100302 NO LONGER AVAILABLE)
11	4162104	1	PIN FASTENER	(SUB FOR TH101638)
12	-	1	Part 12	VALVE SPOOL YOKE
13	-	1	Part 13	(NOT AVAILABLE FOR SERVICE)
14	11M7058	1	Cotter Pin	2 X 25 MM, (SUB FOR 11M7009)
15	9727059	1	ROD	(SUB FOR TH107006)
16	4086698	2	TIE ROD END	(SUB FOR TH103837)
17	M501210	1	NUT	(SUB FOR TH100312)
18	M981266	1	YOKE	(SUB FOR TH100308)
19	11M7087	1	Cotter Pin	4 X 40 MM, (SUB FOR TH100310) (SUB FOR 11M7021)
20	45M7084	1	Pin Fastener	12 X 35 MM, (SUB FOR TH100309)
21	9727060	1	LEVER	(SUB FOR TH107008)
22	12M7066	4	Lock Washer	10 MM, (SUB FOR TH100417)
23	14M7274	2	Nut	M10
24	AT107223	1	KIT	-

AUXILIARY VALVE CONTROL PEDAL AND LINKAGE [02D19]

Нет текстового описания
