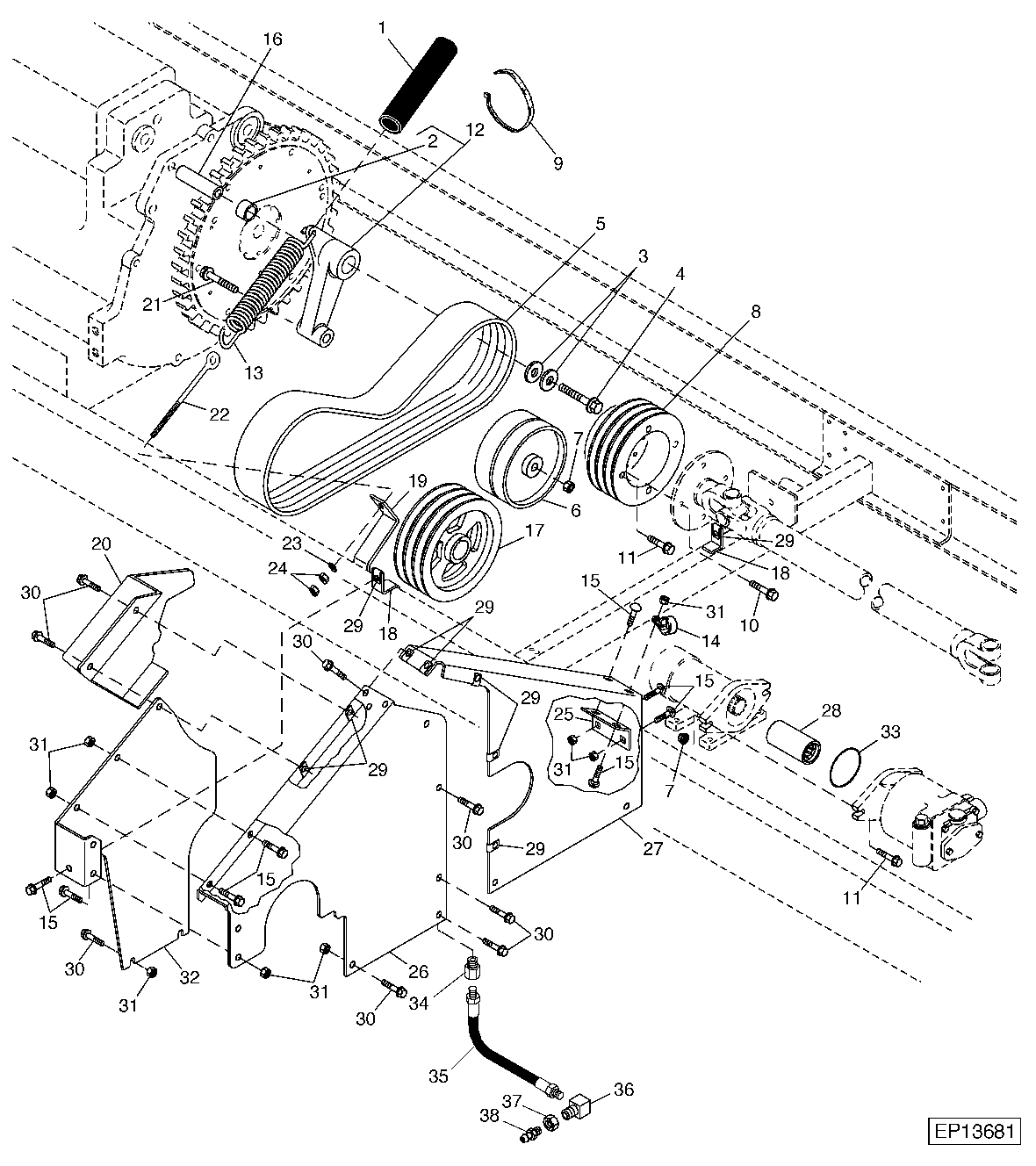

Platform Drive And Shields (310001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	E90748	1	Hose	-
2	E130458	1	Bushing	-
3	24H1106	2	Washer	11/16" X 1-3/4" X 0.134"
4	19M7829	1	Screw	M16 X 130
5	E91269	1	V-Belt	-
6	AH141762	1	Idler	-
7	E63527	3	Nut	-
8	E83706	1	Pulley	-
9	H77698	1	Tie Band	-
10	19M7787	4	Screw	M12 X 20
11	19M7814	6	Screw	M12 X 50
12	AE73590	1	Arm	(INCLUDES E130458)
13	E15989	1	Spring	-
14	AH90990	1	Clip	-
15	03M7183	8	Bolt	M8 X 16
16	E130455	1	Spacer	-
17	E91262	1	Pulley	-
18	E91263	1	Bracket	-
19	E85118	1	Strap	-
20	E90312	1	Panel	-
21	19M7838	1	Screw	M12 X 130
22	H114738	1	Eyebolt	-
23	24H1864	1	Washer	13/32" X 3/4" X 7/64"
24	14M7274	2	Nut	M10
25	E89971	1	Angle	-
26	E86032	1	Panel	-
27	AE71520	1	Panel	(SUB FOR E89970)W/DECAL
28	E83709	1	Splined Coupling	-
29	M84971	8	Nut	-
30	19M7865	14	Screw	M8 X 16
31	E63525	14	Nut	-
32	E86033	1	Panel	-
33	T42302	1	O-Ring	-
34	E12859	1	Adapter Fitting	-
35	R35644	1	HYDRAULIC HOSE	(SUB TY2885)
35	TY2885	1	HOSE	-
36	E12378	1	Elbow Fitting	-
37	E12379	1	Nut	-
38	JD7844	1	Lubrication Fitting	-

Platform Drive And Shields (310001 - )
