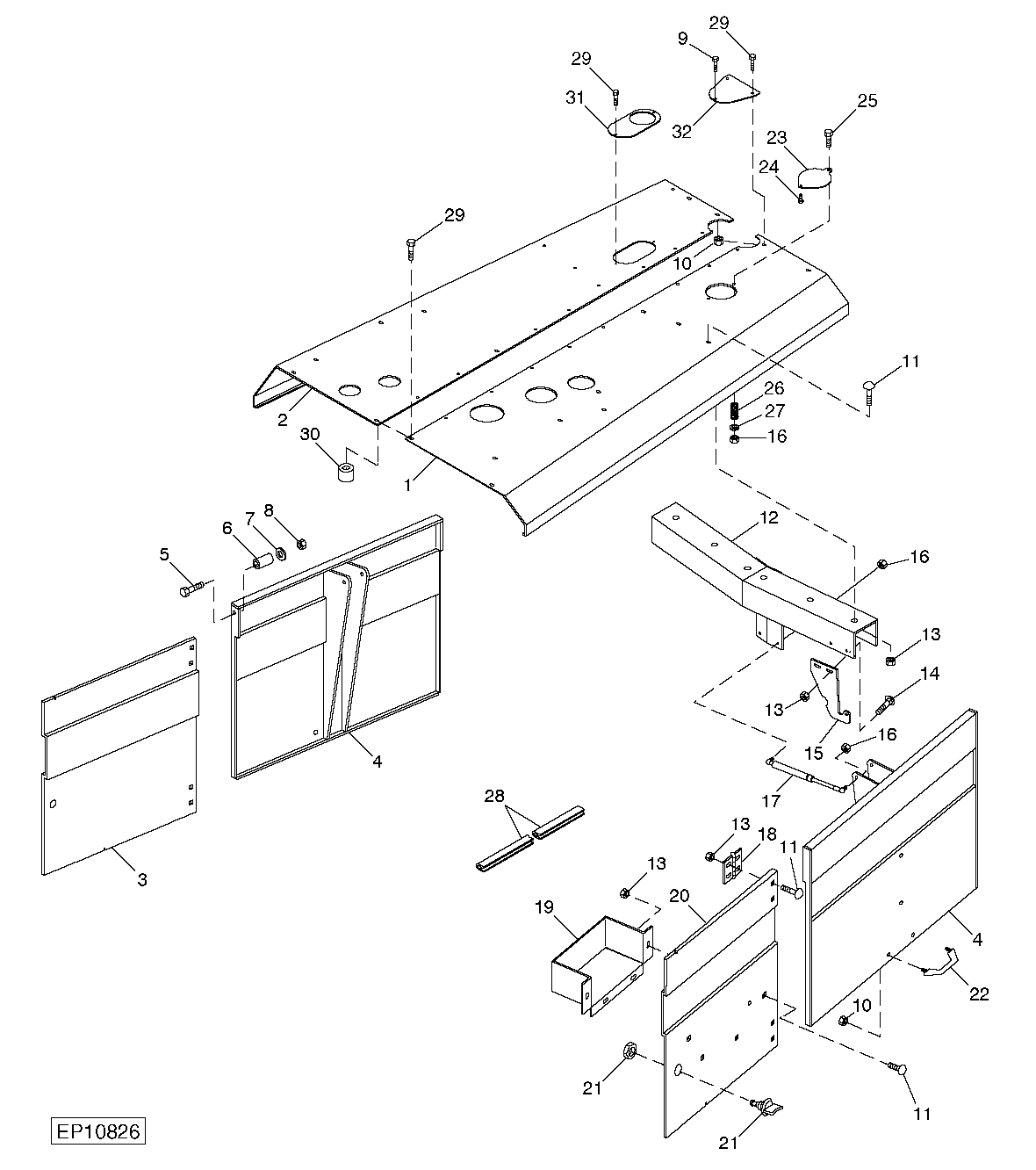

Hood And Doors ( - 310000)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	E92441	1	Hood	-
2	E92442	1	Hood	-
3	E97625	1	Panel	-
4	AE52166	2	Door	-
5	19M7804	8	Screw	M10 X 40
6	28H1495	8	Spacer	0.493" X 0.675" X 1"
7	24H1265	8	Washer	13/16" X 1-1/4" X 0.060"
8	M82222	8	Nut	-
9	19M7774	7	Screw	M6 X 12
10	E63524	1	Nut	-
11	03M7183	1	Bolt	M8 X 16
12	AE51923	1	Channel	-
13	E63525	1	Nut	-
14	03M7184	8	Bolt	M8 X 20
15	E85594	4	Plate	-
16	E64256	5	Lock Nut	-
17	AE52724	2	Gas Operated Cylinder	-
18	AE49318	4	Hinge	-
19	E94327	1	Panel	-
20	E97624	1	Panel	-
21	AE53205	2	Latch	-
22	AM118928	1	Handle	-
23	E96404	2	Plate	-
24	T63798	1	Plug	-
25	19M7868	1	Screw	M8 X 30
26	P1324B	1	Spring	-
27	24M7055	1	Washer	8.400 X 16 X 1.600 mm
28	E131707	1	Isolator	(SUB FOR E87713, THIS APPLICATION)
29	19M7865	1	Screw	M8 X 16
30	M84971	1	Nut	-
31	E95718	1	Cover	-
32	E96814	1	Plate	-
