Открытый узел

AXLE PIVOT AND WEIGHTS

AXLE PIVOT AND WEIGHTS

AXLE PIVOT AND WEIGHTS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

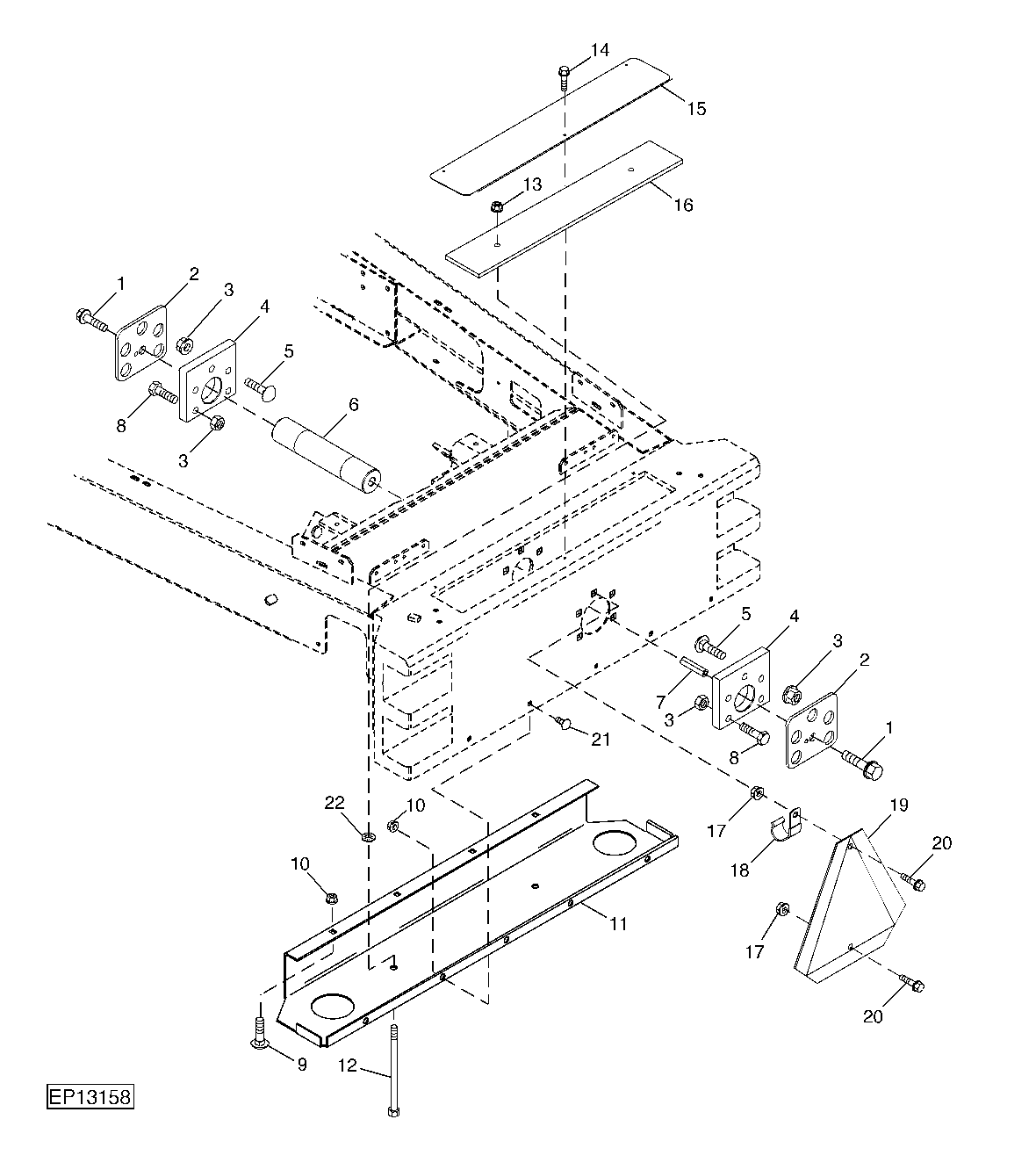

AXLE PIVOT AND WEIGHTS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7831	2	Screw	M20 X 80
2	E88919	2	Plate	-
3	14M7291	10	Flange Nut	M16
4	E97713	2	Strap	-
5	03M7324	6	Bolt	M16 X 50
6	E91509	1	Pin	-
7	34H348	1	Spring Pin	3/8" X 1"
8	19M7794	4	Screw	M16 X 50
9	03M7185	4	Bolt	M8 X 25
10	E63525	10	Nut	-
11	E94534	1	Support	-
12	08H4082	2	CAP SCREW	(USED WITH HONEY BEE DRAPER) 1/2" X 13", 18' (5.5M)
12	19M8159	2	Cap Screw	M12 X 230, 14' (4.3M) AND 16' (4.9M)
13	E63527	2	Nut	14' (4.3M) AND 16' (4.9M)
13	E54809	2	Lock Nut	(USED WITH HONEY BEE DRAPER) 18' (5.5M)
14	E82357	3	Screw	-
15	E88921	1	Plate	-
16	E89597	15	Weight	14' (4.3 M) AND 16' (4.9 M)
16	E89597	24	Weight	(USED WITH HONEY BEE DRAPER) 18' (5.5M)
17	E63524	2	Nut	-
18	AH89557	1	Clip	-
19	JD5929	1	SMV Emblem	-
20	19M7862	2	Screw	M6 X 20
21	03M7184	7	Bolt	M8 X 20
22	H113355	2	Push Nut	(SUB FOR H143731, THIS APPLICATION)
