Открытый узел

ARMREST CONTROL PANEL, DRIVE LEVER AND CABLE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7273	1	Nut	M8
2	19M7867	1	Screw	M8 X 25
3	H165728	1	Cover	-
4	H111364	2	Screw	-
5	H137328	1	Lock Nut	-
6	H152673	1	Bracket	-
7	AH146744	1	Arm	-
8	H154937	1	Torsion Spring	-
9	AE59735	1	Lever	-
10	AH163708	1	Rotary Switch	-
11	37M7251	2	Screw	-
12	24H1305	1	Washer	13/32" X 13/16" X 0.065"
13	122SE	1	Compression Spring	-
14	24M7207	1	Washer	8.400 X 24 X 2 mm
15	H119007	1	Screw	-
16	RE56190	1	Lever Kit	-
17	A34994	1	Clip	-
18	R124859	3	Screw	-
19	R177553	1	Housing	-
20	R117569	2	Screw	-
21	R124859	1	Screw	-
22	H131424	2	Bolt	-
23	19M7407	4	Cap Screw	M8 X 25
24	24M7055	4	Washer	8.400 X 16 X 1.600 mm
25	19M7796	1	Screw	M6 X 30
26	R44302	1	Tie Band	-
27	E126145	1	Support	(SUB FOR E98877)
28	T12033	1	Snap Ring	-
29	R135942	1	Housing	(SUB R189601)
29	R189601	1	Housing	-
30	H151161	1	Electrical Connector Assy	-
31	19M8637	2	Cap Screw	M10 X 40
32	H129749	1	Lock	-
33	AH145061	1	Knob	-
34	AH145060	1	Switch	-
34	E87445	1	Label	ROCKER SWITCHES
35	14M7528	1	Lock Nut	M6
36	RE56489	1	Link End	-
37	R117718	2	Bushing	-
38	R134351	1	Pin Fastener	-

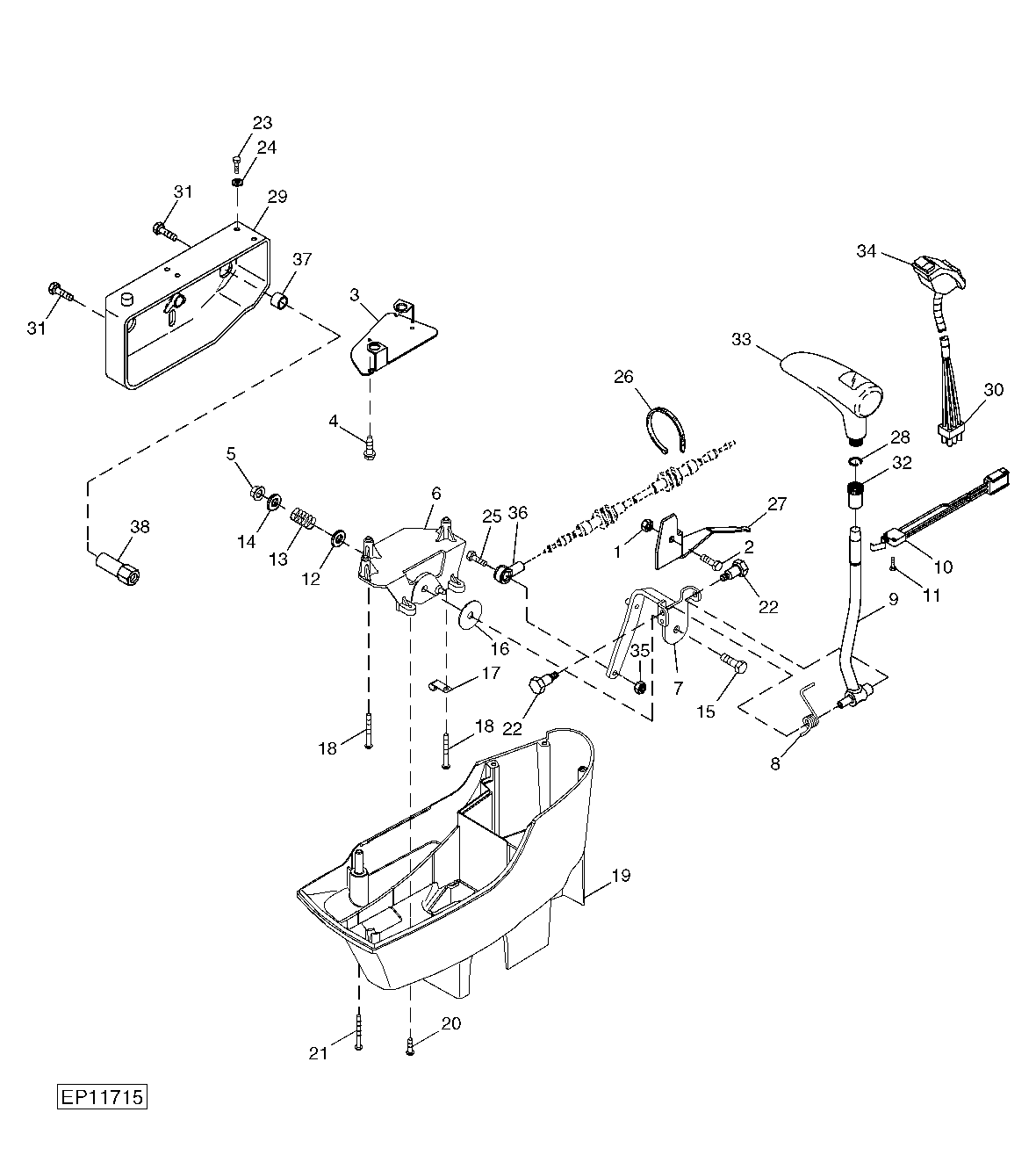

ARMREST CONTROL PANEL, DRIVE LEVER AND CABLE

Нет текстового описания
