AIR CONDITIONING, HEATER HOUSING AND FILTERS, LOWER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8319	2	Screw	M8 X 50
2	19M7862	1	Screw	M6 X 20
3	H126590	1	Cover	RECIRCULATION BLOWER
4	H115521	2	Isolator	-
5	H114046	1	Blower Fan	-
6	24M7117	1	Washer	4.300 X 9 X 0.800 mm
7	14M7264	1	Lock Nut	M4
8	H123998	2	Screw	-
9	AH125505	1	Resistor	-
10	H130091	1	Shield	-
11	37M7131	2	Screw	M6 X 20
12	TY22472	2	Clamp	(SUB FOR AR21999)
13	H118871	1	Conduit	R.H.
14	H118872	1	Conduit	REAR
15	H129887	1	Absorber	-
16	H173793	1	Housing	-
17	AH115836	1	Air Filter	RECIRCULATION
18	H177592	2	Housing	PRECLEANER
19	H118619	1	Seal	-
20	H119362	22	Screw	-
21	AH163317	1	Housing	LOWER
22	AH134884	1	Support	FILTER
23	H127978	1	Dust Shield	-
24	37M7089	1	Screw	M6 X 12
25	H150385	1	Check Valve	-
26	H159636	1	Tube	-
27	H146429	1	Fitting	-
28	H126589	1	Air Duct	BLOWER

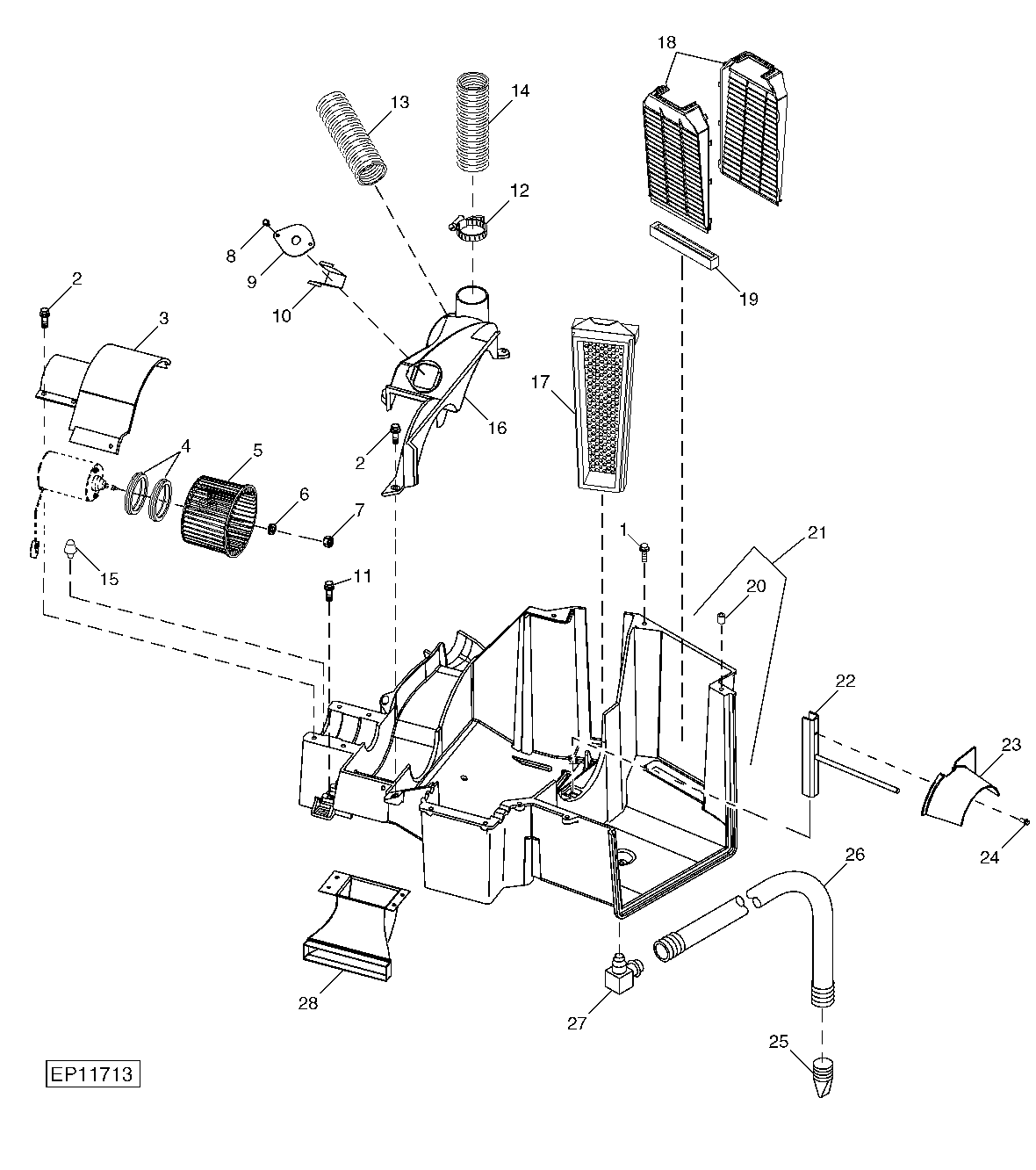

AIR CONDITIONING, HEATER HOUSING AND FILTERS, LOWER

Нет текстового описания
