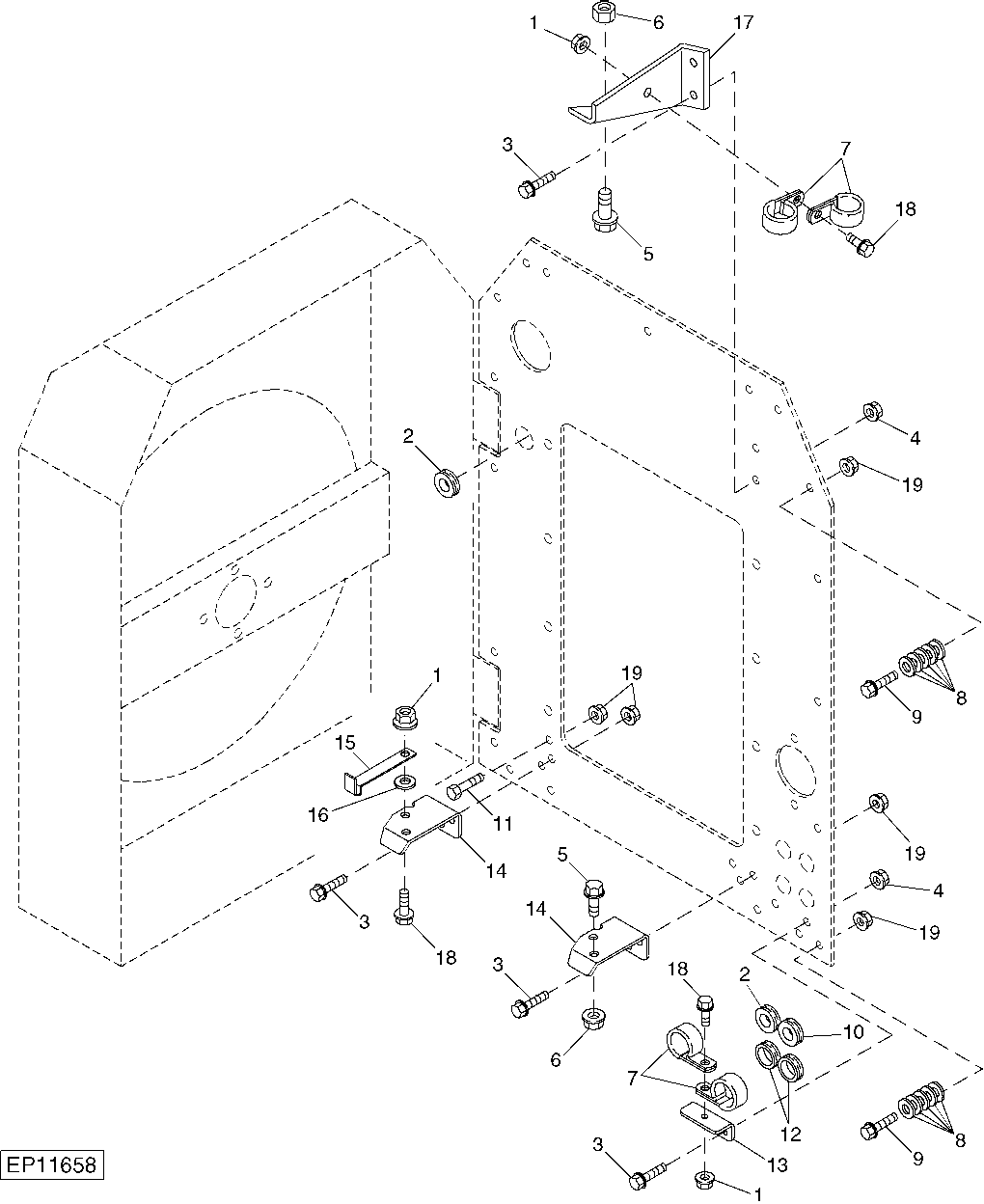

A/C CONDENSOR AND OIL COOLER BRACKETS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	E63526	3	Nut	-
2	R45210	2	Grommet	-
3	19M7866	1	Screw	M8 X 20
4	14M7298	4	Flange Nut	M8
5	19M7787	2	Screw	M12 X 20
6	A31867	2	Lock Nut	-
7	R72659	4	Clamp	(SUB FOR T26955, THIS APPLICATION)
8	24M7055	14	Washer	8.400 X 16 X 1.600 mm, 7 PER CAP SCREW
9	19M7867	2	Screw	M8 X 25
10	R38454	1	Grommet	-
11	19M7932	1	Cap Screw	M8 X 16
12	MT1215	2	Grommet	-
13	E88904	1	Angle	-
14	E98587	2	Angle	-
15	FH304057	1	Clip	SUB FOR E58521
16	24M7028	5	Washer	10.500 X 20 X 2 mm
17	AE52612	1	Bracket	-
18	19M7786	3	Screw	M10 X 30
19	E63525	9	Nut	-

A/C CONDENSOR AND OIL COOLER BRACKETS

Нет текстового описания
