Steering ( - 130174)

Нет текстового описания

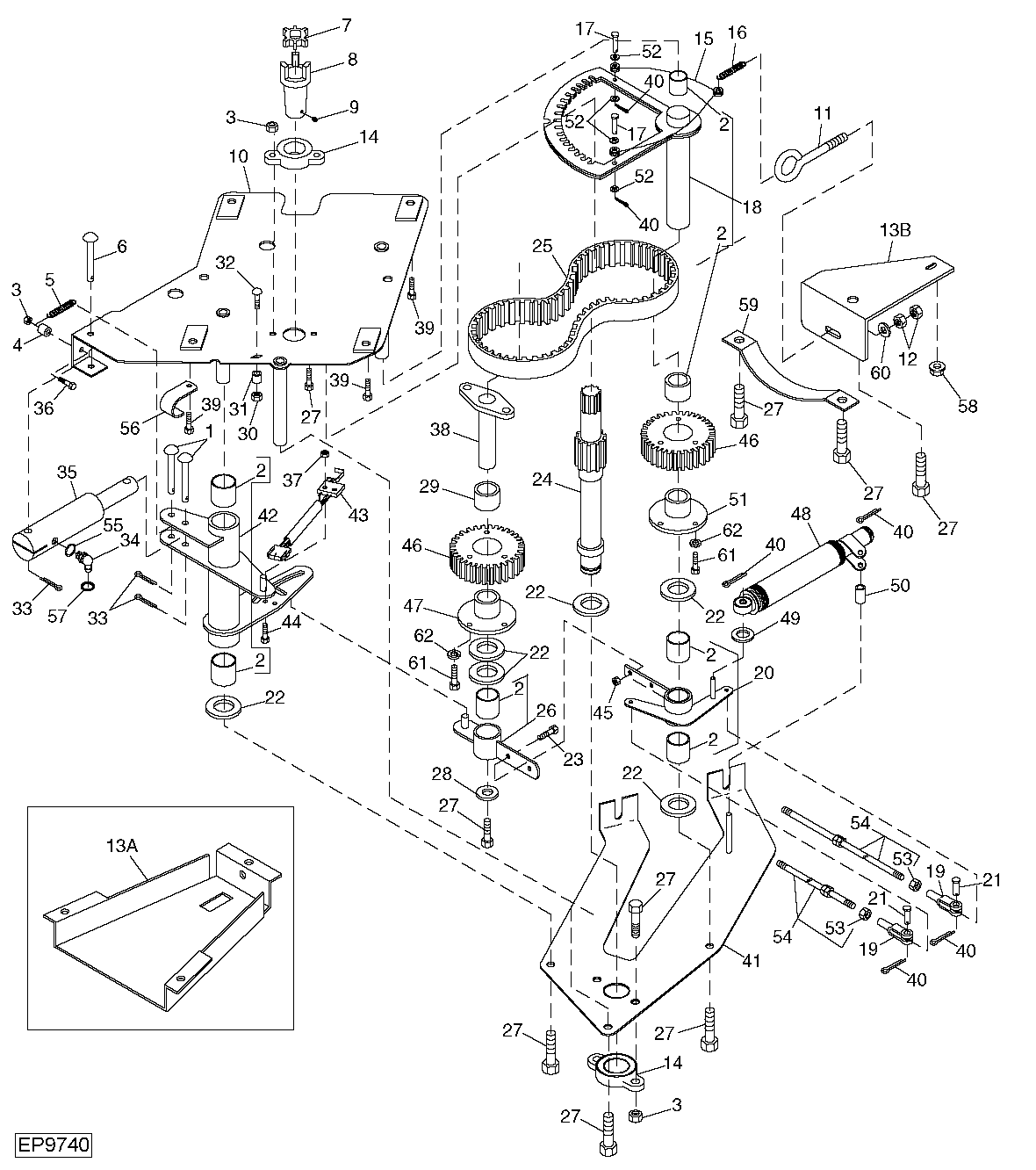

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	E90727	2	Pin Fastener	-
2	R26182	7	Bushing	-
3	14M7298	5	Flange Nut	M8
4	28H1941	1	Bushing	0.364" X 0.540" X 1-1/4"
5	M73114	1	Extension Spring	-
6	W41461	1	Pin Fastener	-
7	H134624	1	Isolator	-
8	H134623	1	Splined Coupling	-
9	22M7072	1	Set Screw	M6 X 10
10	AE51917	1	Bracket	-
11	M84349	1	Eyebolt	-
12	14H1076	2	Nut	3/8"
14	AE42932	2	Bearing	-
15	AE73206	1	Cable	SUB FOR AE51780
16	E92252	1	Extension Spring	-
17	T16193	2	Pin	-
18	AE51776	1	Gear	-
19	M3742T	2	Yoke	-
20	AE57424	1	Arm	SUB FOR AE51775
21	R72660	2	Pin Fastener	-
22	24H1424	6	Washer	29/32" X 1-1/2" X 0.060"
23	19M7868	2	Screw	M8 X 30
24	AE59445	1	Shaft	SUB FOR AE51790
25	E85021	1	V-Belt	-
26	AE57422	1	Arm	SUB FOR AE51774
27	19M7866	11	Screw	M8 X 20
28	24H1291	1	Washer	21/64" X 1-15/32" X 7/64"
29	E91482	1	Spacer	-
30	14M7291	1	Flange Nut	M16
31	28H2627	1	Bushing	0.742" X 1.050" X 2-1/4"
32	03M7230	1	Bolt	M16 X 90
33	11M7015	3	Cotter Pin	3.200 X 25 mm
34	38H1003	1	Elbow Fitting	-
35	AE37051	1	Hydraulic Cylinder	ORDER AH216150, SEE ALSO STEERING CYLINDER
35	AH216150	1	Hydraulic Cylinder	ORDER AHC19774
35	AHC19774	1	Hydraulic Cylinder	INCLUDES AHC19779
35	AHC19779	1	Hydraulic Cylinder Kit	-
36	03M7189	1	Bolt	M8 X 45
37	14H1026	2	Nut	0.138"
38	AE51768	1	Pin	-
39	19M7868	4	Screw	M8 X 30
40	11M7080	6	Cotter Pin	2.500 X 16 mm
41	AE53209	1	Plate	-
42	AE51778	1	Bracket	-
43	AH163708	1	Rotary Switch	SUB FOR AH127390, NEUTRAL
44	21H1353	2	Screw	0.138" X 3/4"
45	E64256	2	Lock Nut	-
46	AE51797	2	Chain Sprocket	-
47	AE57921	1	Hub	SUB FOR AE51798
48	AM102286	1	Absorber	-
49	M40815	1	Bushing	-
50	E78406	1	Bushing	-
51	AE57922	1	Hub	SUB FOR AE51799
52	24H1287	4	Washer	9/32" X 5/8" X 0.065"
53	14H649	2	Nut	1/4"
54	AE54450	2	Cable	-
55	R28782	1	O-Ring	-
56	AH89557	1	Clip	-
57	T77814	1	O-Ring	-
58	14M7303	1	Flange Nut	M6
59	E93518	1	Isolator	-
60	24M7028	1	Washer	10.500 X 20 X 2 mm
61	19H1914	6	Cap Screw	1/4" X 1"
62	12H302	6	Lock Washer	1/4"
13A	E92197	1	Panel	ORDER E93282 AND E93518
13B	E93282	1	Angle	ORDER E126550
13B	E126550	1	Angle	-
