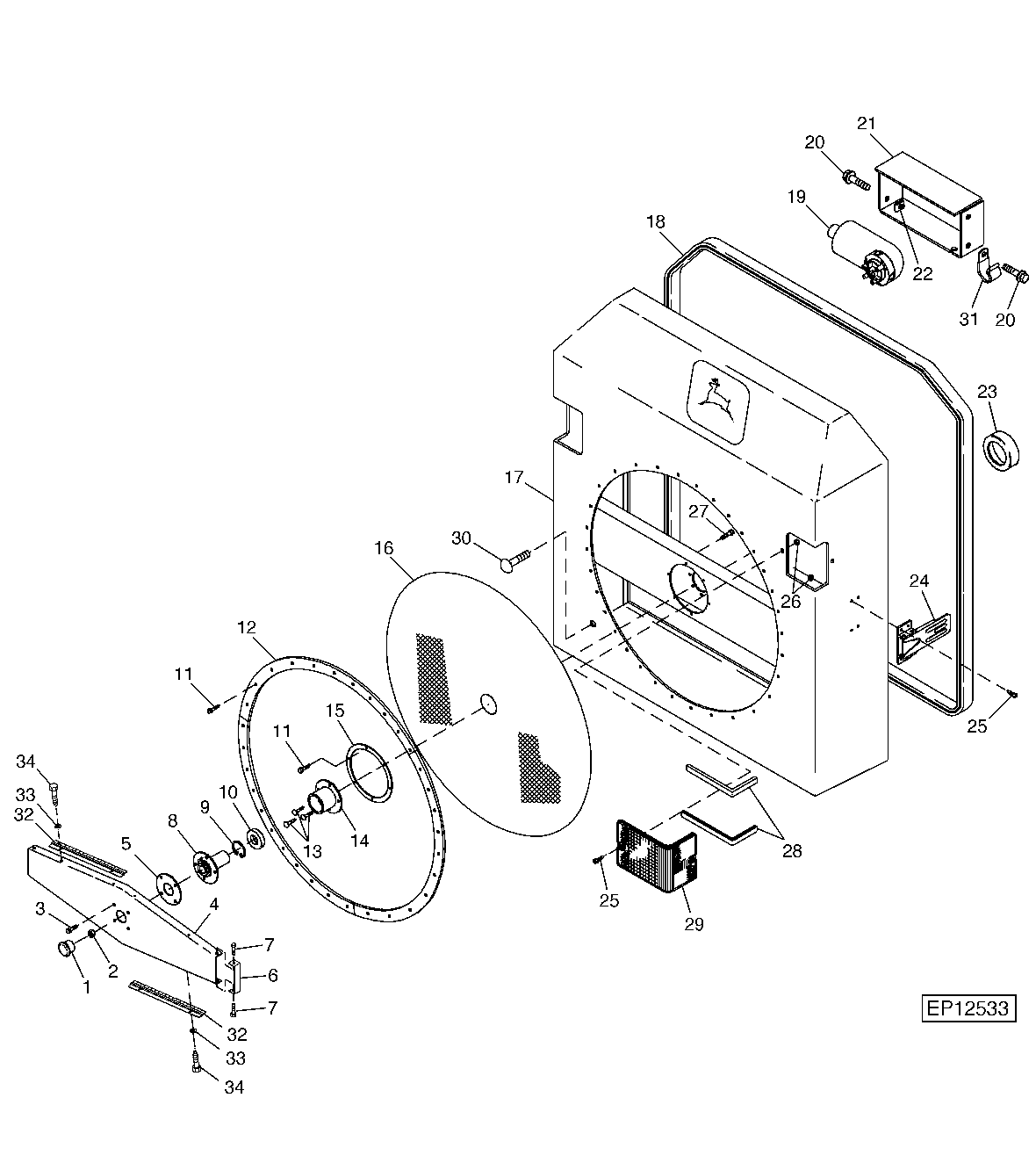

RADIATOR AIR SCREEN DOOR

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H105999	1	Plug	-
2	14M7298	1	Flange Nut	M8
3	19M7866	4	Screw	M8 X 20
4	E85847	1	Arm	-
4	E130280	1	Arm	(SUB FOR E93934)
5	E87937	1	Washer	(SUB FOR E87938 AND E87939)
6	E87940	2	Channel	-
7	37M7039	4	Screw	-
8	E94923	1	Driver	(SUB FOR AE55196)
9	40M7044	1	Snap Ring	-
10	JD7147	1	Ball Bearing	-
11	37M7039	42	Screw	-
12	E85842	3	Strap	-
12	E93552	3	Strap	-
13	19M7863	3	Screw	M6 X 25
14	E94922	1	Support	(SUB FOR AE55195)
15	E85490	1	Washer	-
16	E85841	1	Screen	-
16	E93549	1	Screen	-
17	AE73506	1	Door	(SUB FOR AE56422)
17	AE51925	1	Door	-
18	E86325	1	Isolator	-
19	AFH202900	1	Electric Motor	(SUB FOR AE55398)
20	19M7866	4	Screw	M8 X 20
21	E91506	1	Cover	-
21	E93716	1	Cover	(SUB E127378)
21	E127378	1	Cover	-
22	M84971	4	Nut	-
23	AE51949	1	Isolator	-
24	AH87272	1	Latch	-
25	21M7271	8	Screw	M5 X 16
26	14M7297	8	Nut	M5
27	19M7864	4	Screw	M8 X 12
28	AE53200	4	Isolator	-
29	AH123017	2	Tail Lamp	-
30	03M7183	1	Bolt	M8 X 16
31	AH89557	1	Clip	-
32	AE73209	2	Brush	(A)
33	24M7087	4	Washer	(A) 5.500 X 10 X 1 mm
34	37M7039	4	Screw	(A)
..	AE73583	1	Kit	(SUB (2) AE73209, (4) 24M7087 AND (4) 37M7039) POWER SCREEN CLEANER BRUSH (INCLUDES PARTS MARKED (A))
