Открытый узел

PLATFORM DRIVE AND SHIELDS

PLATFORM DRIVE AND SHIELDS

PLATFORM DRIVE AND SHIELDS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

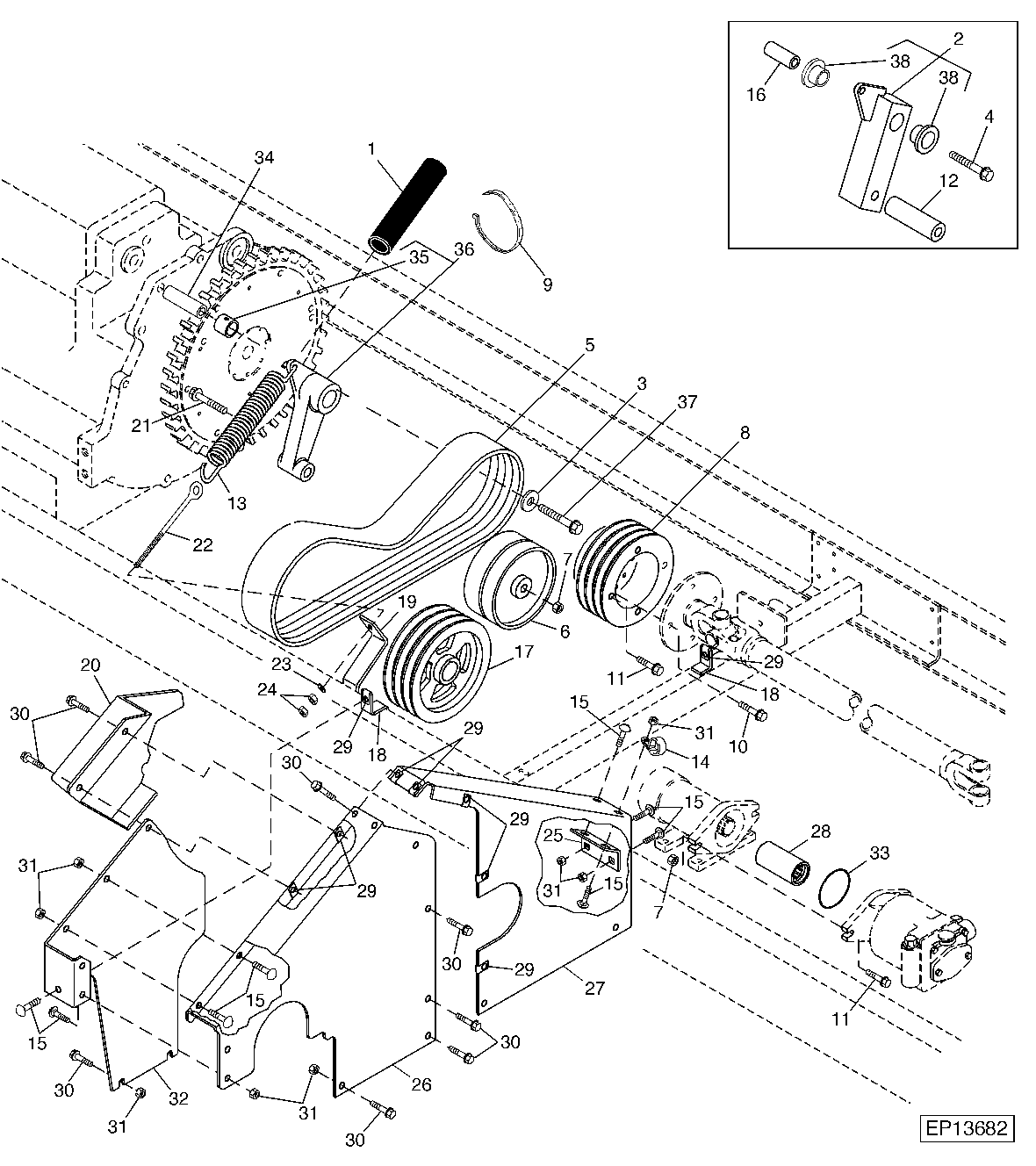

PLATFORM DRIVE AND SHIELDS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	E90748	1	Hose	-
2	AE56353	1	Arm	(SUB FOR AE55385) (SUB AE73590) (ALSO ORDER E130455 AND 19M7829)
3	24H1106	1	Washer	11/16" X 1-3/4" X 0.134"
4	19M7827	1	Screw	M16 X 80
5	E91269	1	V-Belt	-
6	AH141762	1	Idler	-
7	E63527	3	Nut	-
8	E83706	1	Pulley	-
9	H77698	1	Tie Band	-
10	19M7787	4	Screw	M12 X 20
11	19M7814	6	Screw	M12 X 50
12	E93489	1	Spacer	-
13	E15989	1	Spring	-
14	AH90990	1	Clip	-
15	03M7183	8	Bolt	M8 X 16
16	E96775	1	Spacer	(SUB FOR E93410) (SUB E130455) (ALSO ORDER AE73590 AND 19M7829)
17	E91262	1	Pulley	-
18	E91263	1	Bracket	-
19	E85118	1	Strap	-
20	E90312	1	Panel	-
21	19M7838	1	Screw	M12 X 130
22	H114738	1	Eyebolt	-
23	24H1864	1	Washer	13/32" X 3/4" X 7/64"
24	14M7274	2	Nut	M10
25	E89971	1	Angle	-
26	E86032	1	Panel	-
27	AE71520	1	Panel	(SUB FOR E89970) W/DECAL
28	E83709	1	Splined Coupling	-
29	M84971	8	Nut	-
30	19M7865	14	Screw	M8 X 16
31	E63525	14	Nut	-
32	E86033	1	Panel	-
33	T42302	1	O-Ring	-
34	E130455	1	Spacer	-
35	E130458	1	Bushing	(USE WITH AE73590)
36	AE73590	1	Arm	(INCLUDES E130458)
37	19M7829	1	Screw	M16 X 130
38	E93485	2	Bushing	(SUB FOR E91857) (USE WITH AE56353) (SUB E130458)
