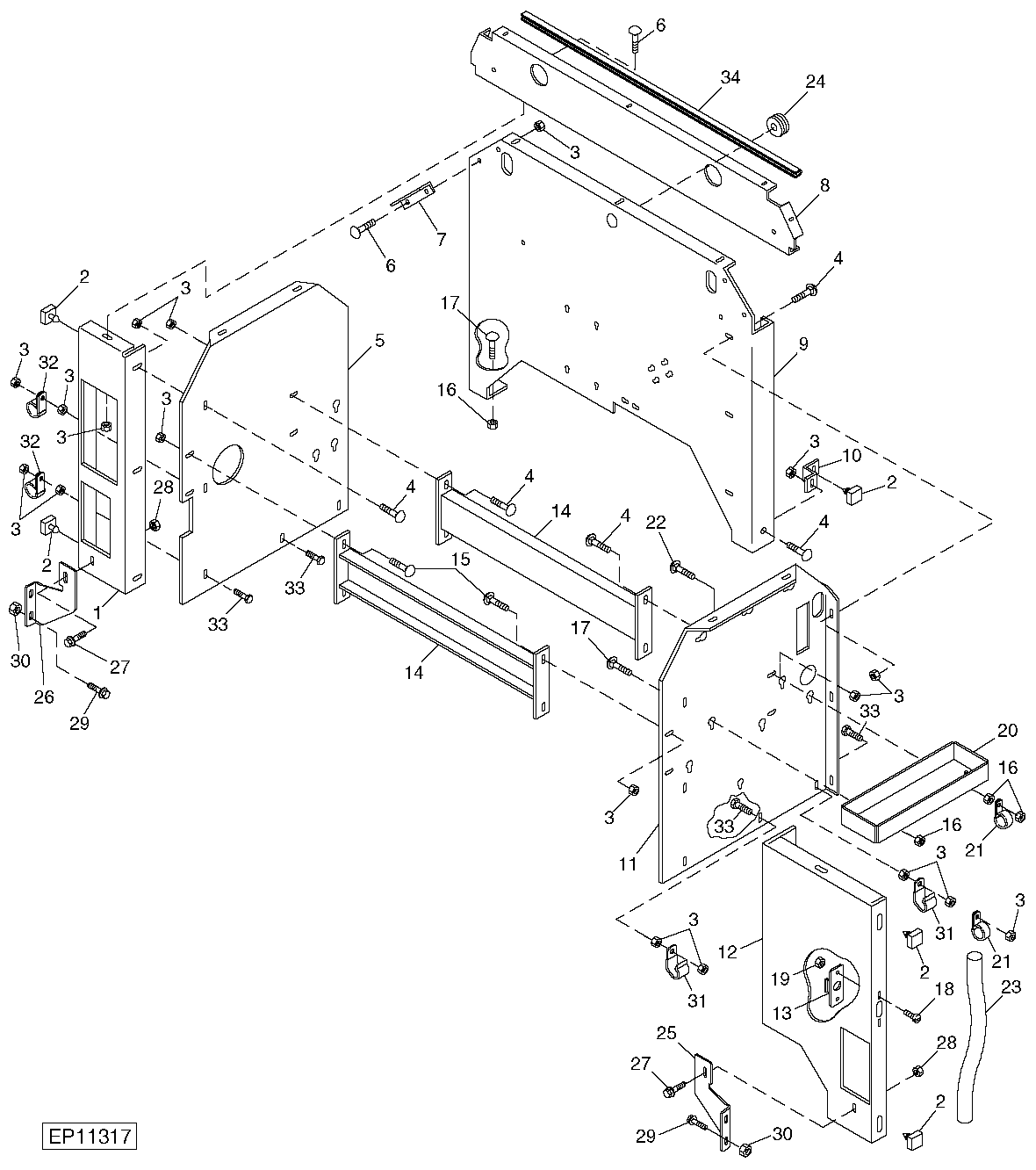

BULKHEAD, PANELS AND SUPPORTS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	E97783	1	Support	(SUB FOR E85616)
2	E43961	6	Bumper	-
3	E63525	1	Nut	-
4	03M7184	1	Bolt	M8 X 20
5	AE71519	1	Support	(SUB FOR E85494) R.H., W/DECAL
6	03M7183	6	Bolt	M8 X 16
7	E85592	2	Angle	-
8	E85581	1	Panel	-
9	E85481	1	Panel	-
9	E92437	1	Panel	-
10	E88521	1	Support	-
11	FH304147	1	Support	(SUB FOR E85495 OR E93991) L.H.
12	E97808	1	Support	(SUB FOR E85615)
13	AE53206	2	Plate	-
14	AE52709	2	Channel	-
15	03M7185	6	Bolt	M8 X 25
16	E63526	5	Nut	-
17	03M7307	4	Bolt	M10 X 25
18	21H1317	4	SCREW	0.190" X 5/8"
19	14H778	4	Nut	0.190"
20	AE52721	1	Pan	-
21	T38377	1	Clamp	-
22	03M7195	1	Bolt	M10 X 45
23	TY22562	1	Bulk Hose	-
24	R26941	1	Grommet	-
24	R38454	1	Grommet	-
25	E97897	1	Angle	L.H. CAB SUPPORT
26	E97898	1	Angle	R.H. CAB SUPPORT
27	19M7814	2	Screw	M12 X 50
28	E63527	2	Nut	-
29	19M7835	4	Screw	M10 X 35
30	14M7400	4	Lock Nut	M10
31	AH89557	2	Clip	-
32	T26955	2	Clamp	-
33	03M7187	4	Bolt	M8 X 35
34	E87713	1	Isolator	-
