Открытый узел

Axle Pivot And Weights ( - 130250)

Axle Pivot And Weights ( - 130250)

Axle Pivot And Weights ( - 130250)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

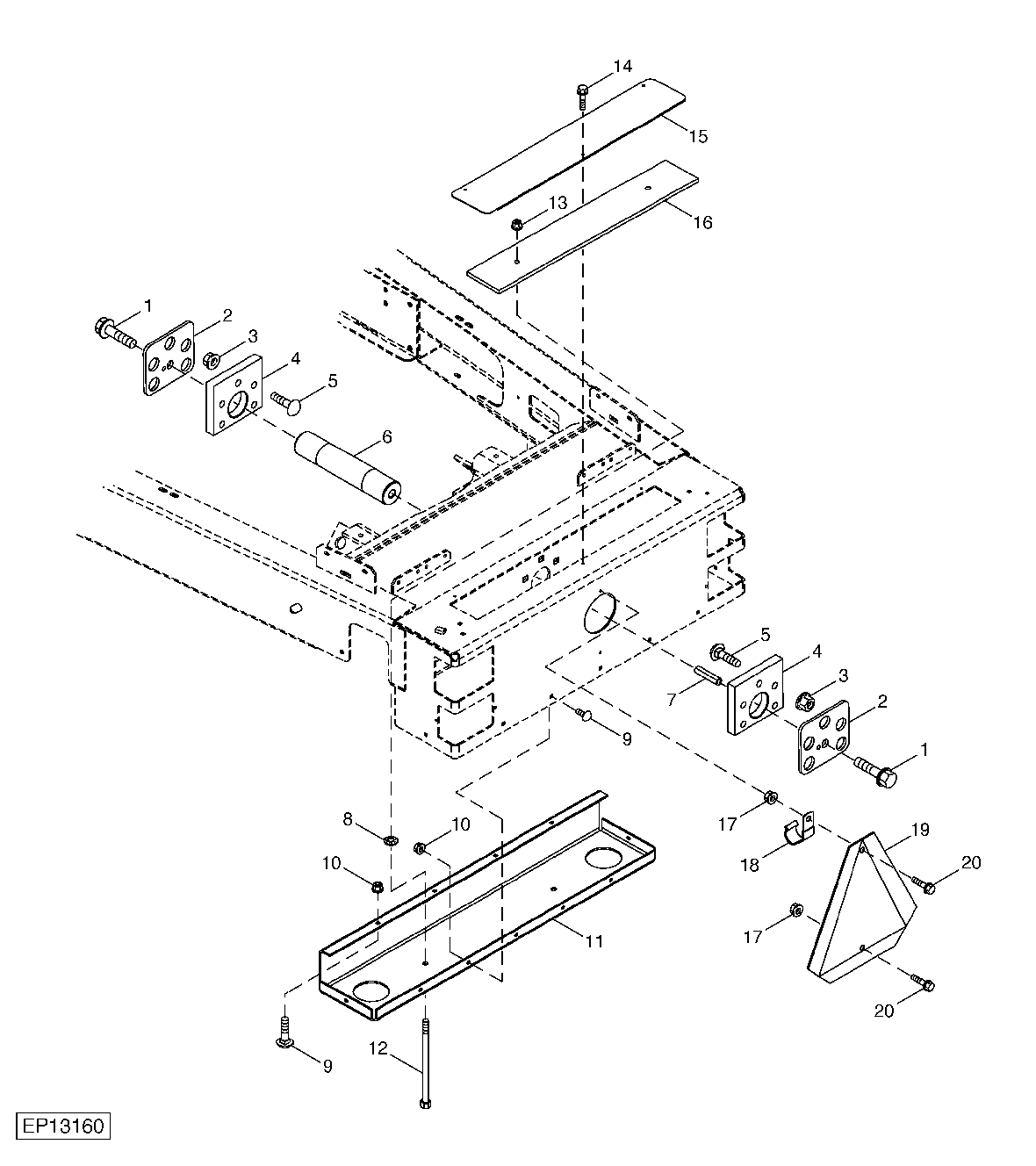

Axle Pivot And Weights ( - 130250)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7831	2	Screw	M20 X 80
2	E88919	2	Plate	-
3	14M7291	10	Flange Nut	M16
4	E97713	2	Strap	(SUB FOR E88913)
5	03M7324	10	Bolt	M16 X 50
6	E91509	1	Pin	-
7	34H348	1	Spring Pin	3/8" X 1"
8	H143731	2	Push Nut	-
9	03M7185	7	Bolt	M8 X 25
10	E63525	7	Nut	-
11	E88922	1	Support	-
12	19M8159	2	Cap Screw	M12 X 230, 14' (4.3M) AND 16' (4.9M)
13	E63527	2	Nut	14' (4.3 M) AND 16' (4.9 M)
14	E82357	3	Screw	-
15	E88921	1	Plate	-
16	E89597	1	Weight	15 USED, 14' (4.3 M) AND 16' (4.9 M) AND 24 USED 18' (5.5 M)
17	E63524	2	Nut	-
18	AH89557	1	Clip	-
19	JD5929	1	SMV Emblem	(SUB FOR AR61194 AND JD5928)
20	19M7862	2	Screw	M6 X 20
