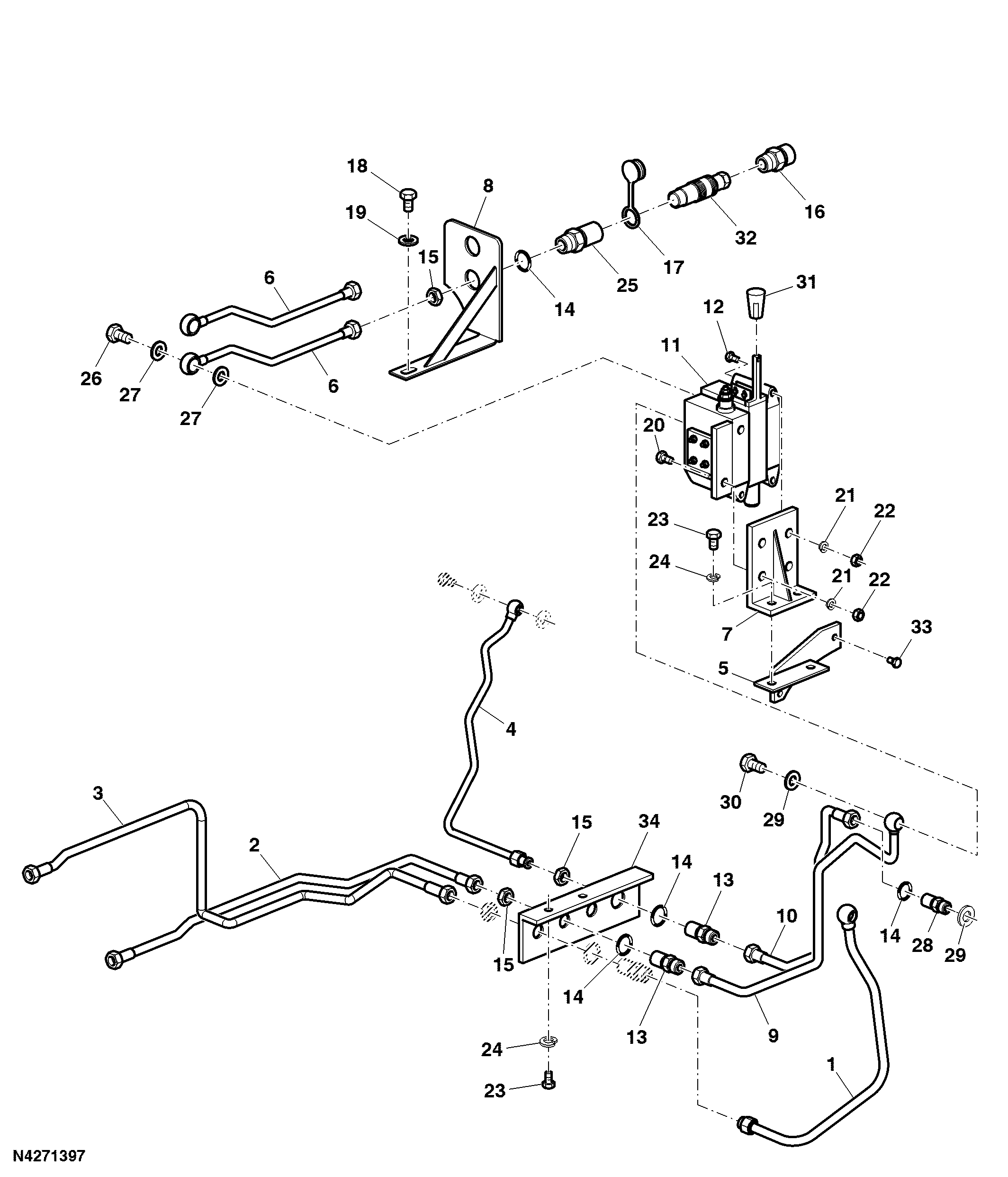

Single-Way Valve And Hydraulic Pipe Assembly, Optional

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ326846	1	Oil Tube	-
2	SJ327631	1	Oil Tube	-
3	SJ324054	1	Oil Tube	-
4	SJ21624	1	Oil Tube	-
4	SJ27962	1	Oil Tube	-
5	SJ326859	1	Seat	-
6	SJ328107	2	Oil Tube	-
6	SJ328108	2	Oil Tube	(Use with Wide Fender)
7	SJ328109	1	Support	-
8	SJ328110	1	Support	-
9	SJ328111	1	Oil Tube	-
10	SJ328112	1	Oil Tube	-
11	SJ314263	1	Valve	-
12	SU318721	2	Bolt	-
13	SU319468	2	Fitting	-
14	SU317893	7	O-Ring	-
15	SU317672	4	Nut	-
16	SU315694	2	Fitting	-
17	SU315384	1	Cover	-
18	SU318728	2	Bolt	-
19	SU323074	2	Washer	-
20	SU318720	3	Bolt	-
21	SU318979	3	Lock Washer	-
22	14M7509	3	Nut	M10
23	19M3161	4	Cap Screw	M12 X 25
24	SU318980	4	Lock Washer	-
25	SU314712	2	Fitting	-
26	SU318085	2	Hollow Screw	-
27	SU318083	4	Washer	-
28	SU315602	1	Coupling	-
29	SU317697	3	Washer	-
30	SU319365	1	Hollow Screw	-
31	SU314657	1	Handle	-
32	SJ315866	2	Fitting	-
33	19M7168	2	Cap Screw	M10 X 30
34	SU326871	1	Support	-

Single-Way Valve And Hydraulic Pipe Assembly, Optional
