Открытый узел

Multi-Way Valve And Hydraulic Pipe Assembly, Optional

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ326853	1	Valve	-
2	SU326871	1	Support	-
3	SU326302	2	Handle	-
4	SU314657	2	Handle	-
5	SU318085	4	Hollow Screw	-
6	SU314712	4	Fitting	-
7	SJ326852	1	Support	-
8	SJ326851	1	Support	-
9	SU315384	4	Cover	-
10	SU315602	2	Coupling	-
11	SJ315866	4	Fitting	-
12	SJ326863	1	Oil Tube	-
13	SJ326840	1	Oil Tube	(Use With Narrow Fender)
14	SJ326841	1	Oil Tube	(Use With Wide Fender)
15	SJ324054	1	Oil Tube	-
16	SJ326850	1	Oil Tube	-
17	SJ326862	1	Oil Tube	-
18	SU315694	4	Fitting	-
19	SJ327631	1	Oil Tube	-
20	SJ326861	1	Oil Tube	-
21	SJ326836	1	Oil Tube	(Use With Narrow Fender)
22	SJ326837	1	Oil Tube	(Use With Wide Fender)
23	SJ27962	1	Oil Tube	-
23	SJ21624	1	Oil Tube	-
24	SJ326842	1	Oil Tube	(Use With Narrow Fender)
25	SJ326843	1	Oil Tube	(Use With Wide Fender)
26	SU317672	7	Nut	-
27	SJ326838	1	Oil Tube	(Use With Narrow Fender)
28	SJ326839	1	Oil Tube	(Use With Wide Fender)
29	SJ326301	2	Plate	-
30	SU319468	3	Fitting	-
31	SJ326859	1	Seat	-
32	SU326137	1	Hollow Screw	-
33	SU318979	4	Lock Washer	-
34	SU318980	4	Lock Washer	-
35	SU317893	12	O-Ring	-
36	SU317697	2	Washer	-
37	SU318083	8	Washer	-
38	14M7509	3	Nut	M10
39	SU318717	1	Bolt	-
40	19M2874	3	Cap Screw	M10 X 70
41	19M3161	2	Cap Screw	M12 X 25
42	SU318726	2	Bolt	-
43	SJ326846	1	Oil Tube	-
44	SU318728	2	Bolt	-
45	19M7168	2	Cap Screw	M10 X 30
46	SU323074	2	Washer	-

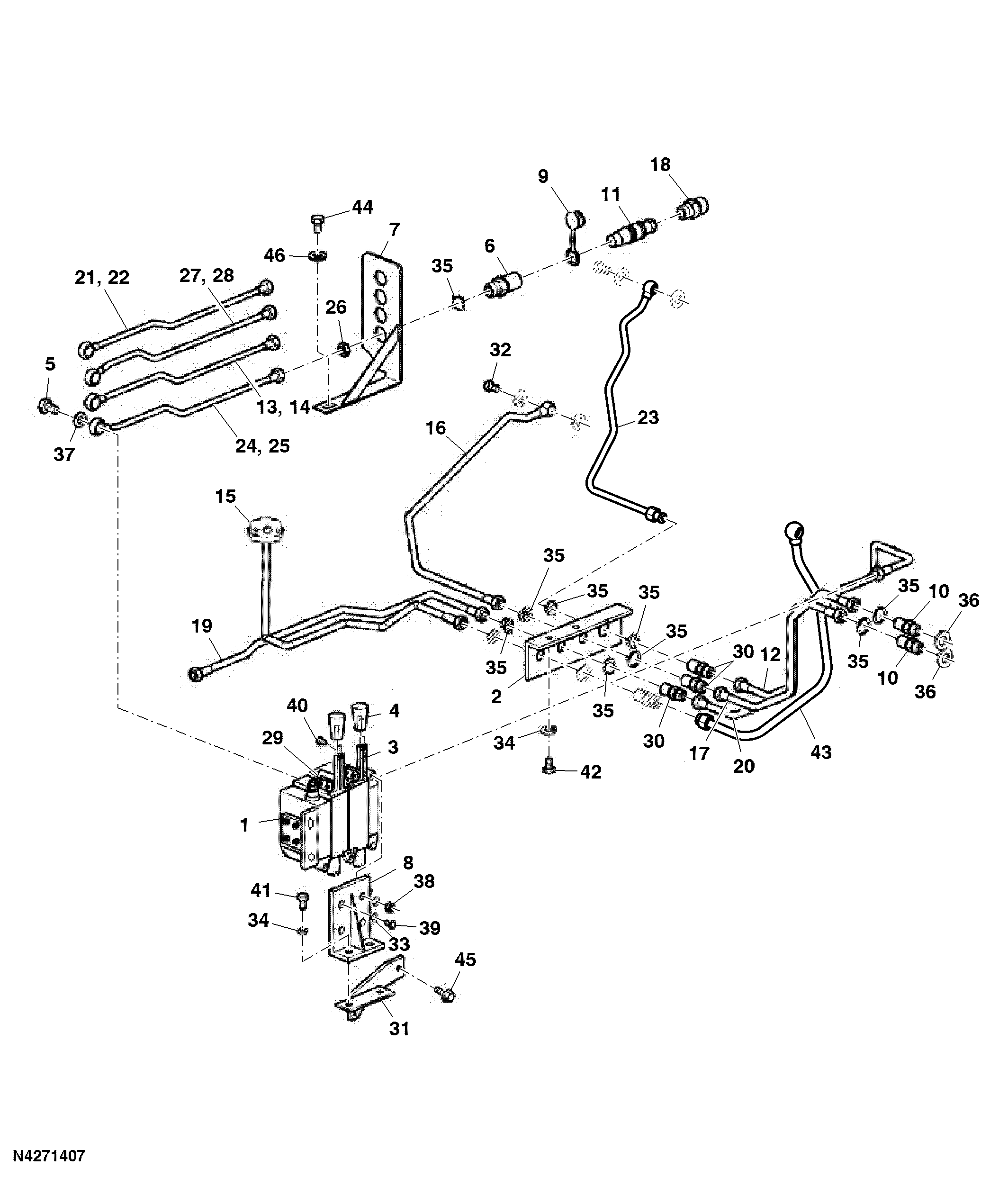

Multi-Way Valve And Hydraulic Pipe Assembly, Optional

Нет текстового описания
