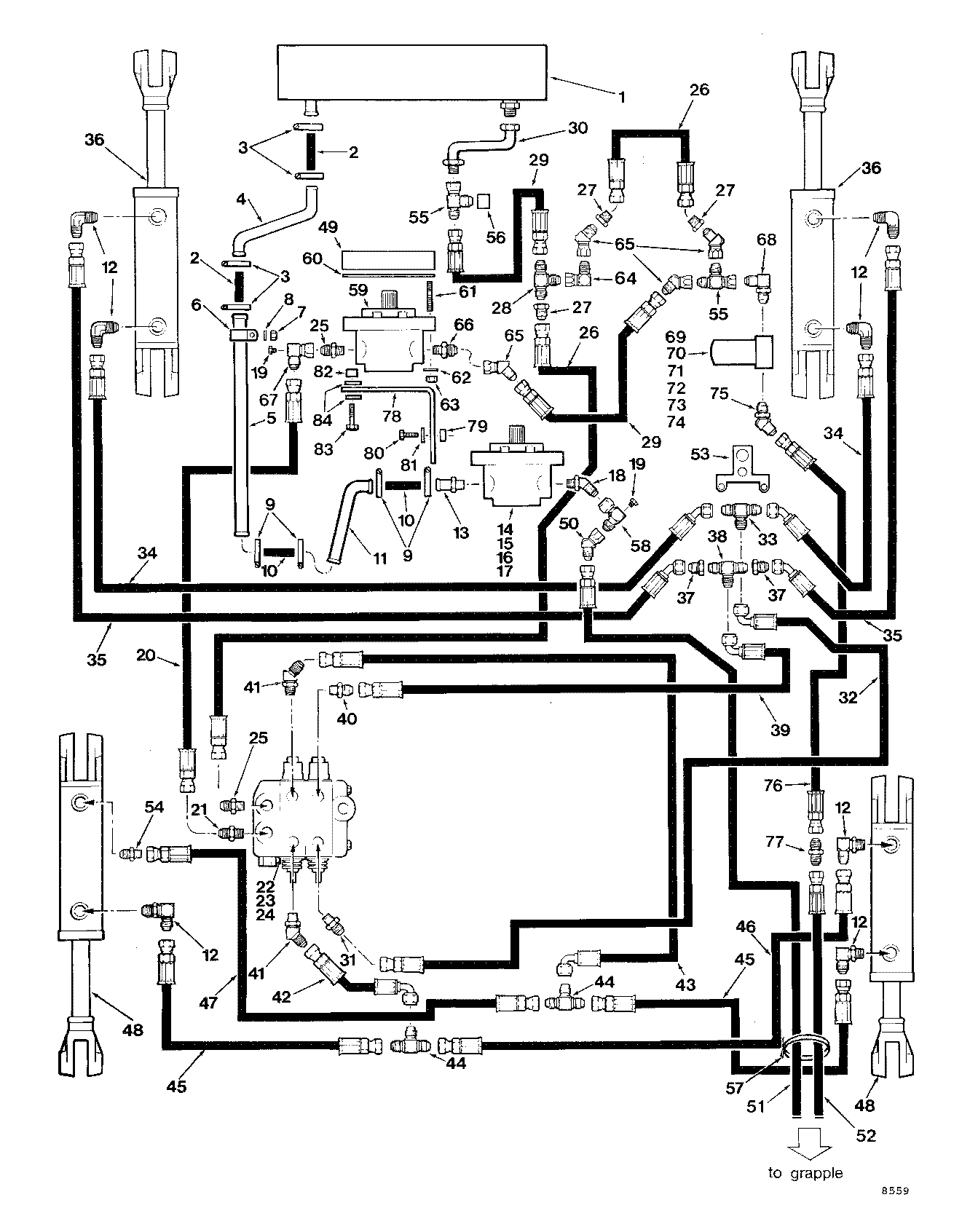

HYDRAULIC SYSTEM GRAPPLE POWER FRAME T40-D DUAL PUMP ( CK2398 - CK2488) 2000-147/10 [2000-147/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	824374900	2	HOSE - SUCTION	-
3	811168700	4	CLAMP	-
4	823665400	1	TUBE	-
5	825154400	1	TUBE	-
6	810701000	2	CLAMP*1-9/16	-
7	810087500	2	HEX NUT 3/8-16 UNC	-
8	810309800	2	FLAT WASHER 3/8 - HARDENED	-
9	209724800	4	CLAMP	-
10	824777000	2	HOSE - SUCTION	-
11	825781100	1	TUBE	-
12	810112100	7	ELBOW-90 DEG.	-
13	810855500	1	ADAPTOR	-
14	-------	1	O-RING	-
15	810605100	1	O-RING	-
16	810082200	2	BOLT*1/2-13UNCX1-1/4	-
17	810011600	2	WASHER*1/2	-
18	810285700	1	ELBOW-45 DEG.	-
19	810068900	2	Plug	-
20	810995500	1	HOSE-HYD*1.00X55 -	-
21	810115500	1	FITTING	-
22	-------	1	O-RING	-
23	810082100	3	BOLT*1/2-13UNCX1	-
24	810011600	3	WASHER*1/2	-
25	810115500	2	FITTING	-
26	810591900	2	HOSE-HYD*1.00X22	-
27	810563100	3	REDUCER	-
28	810565300	1	TEE	-
29	810617300	2	HOSE-HYD*1.25X29	-
30	823665500	1	TUBE	-
31	810490900	1	FITTING 1/2 MJIC 3/4 -	-
32	810891600	1	HOSE-HYD*0.5X24	-
33	810787500	1	TEE	-
34	810909900	2	HOSE-HYD*0.50X42	-
35	811099400	2	HOSE-HYD*0.50X61	-
36	-------	1	O-RING	-
37	810471600	2	FITTING MJIC/FJIC -	-
38	810799200	1	Tee Fitting	-
39	810827600	1	HOSE-HYD*0.75X20	-
40	810115800	1	FITTING 3/4 MJIC 3/4	-
41	810459300	2	FITTING-45 DEG.	-
42	810922800	1	HOSE-HYD*0.5X48	-
43	810922700	1	HOSE-HYD*0.50X45	-
44	810787500	2	TEE	-
45	810890600	2	HOSE-HYD*0.50X33	-
46	811022200	1	HOSE-HYD*0.50X14	-
47	810891500	1	HOSE-HYD*0.5X15	-
48	-------	1	O-RING	-
49	-------	1	O-RING	-
50	810441800	1	ELBOW-45 DEG.	-
51	811019500	1	HOSE-HYD*1.00X83 -	-
52	811212200	1	HOSE-HYD*1.00X66 -	-
53	823925700	1	PLATE	-
54	810070000	1	FITTING 1/2 MJIC 1/2	-
55	810703800	2	TEE	-
56	825984400	1	ADAPTOR	-
57	810654700	3	TIE STRAP -	-
58	826044200	1	FITTING	-
59	-------	1	O-RING	-
60	823533500	1	GASKET -	-
61	826006300	2	STUD -	-
62	810011600	2	WASHER*1/2	-
63	810087800	2	NUT*1/2-20UNF	-
64	810477800	1	ELBOW-90 DEG.	-
65	810564600	4	ELBOW-45 DEG. -	-
66	810722200	1	FITTING -	-
67	826044200	1	FITTING	-
68	810236000	1	ELBOW-90 DEG. -	-
69	F123155	1	FILTER -	-
70	825758600	1	BRACKET -	-
71	840035800	4	BOLT*3/8-16UNCX7/8 -	-
72	810309800	4	FLAT WASHER 3/8 - HARDENED	-
73	810937800	3	BOLT*M12X1.75-25	-
74	810011600	3	WASHER*1/2	-
75	810575300	1	ELBOW-45 DEG. -	-
76	811075000	1	HOSE-HYD*1.25X19	-
77	811027500	1	ADAPTER -	-
78	826123900	1	BRACKET -	-
79	826124100	1	SPACER -	-
80	810916700	2	BOLT*M12X1.75-50 -	-
81	810011600	2	WASHER*1/2	-
82	826124000	2	SPACER -	-
83	811162300	2	BOLT*9/16-18UNF-5.5 -	-
84	810632900	4	WASHER*9/16 -	-
-	841732700	1	INDICATOR KIT -	-
-	842816700	1	SENDER -	-
-	F435201	1	ELEMENT -	-
