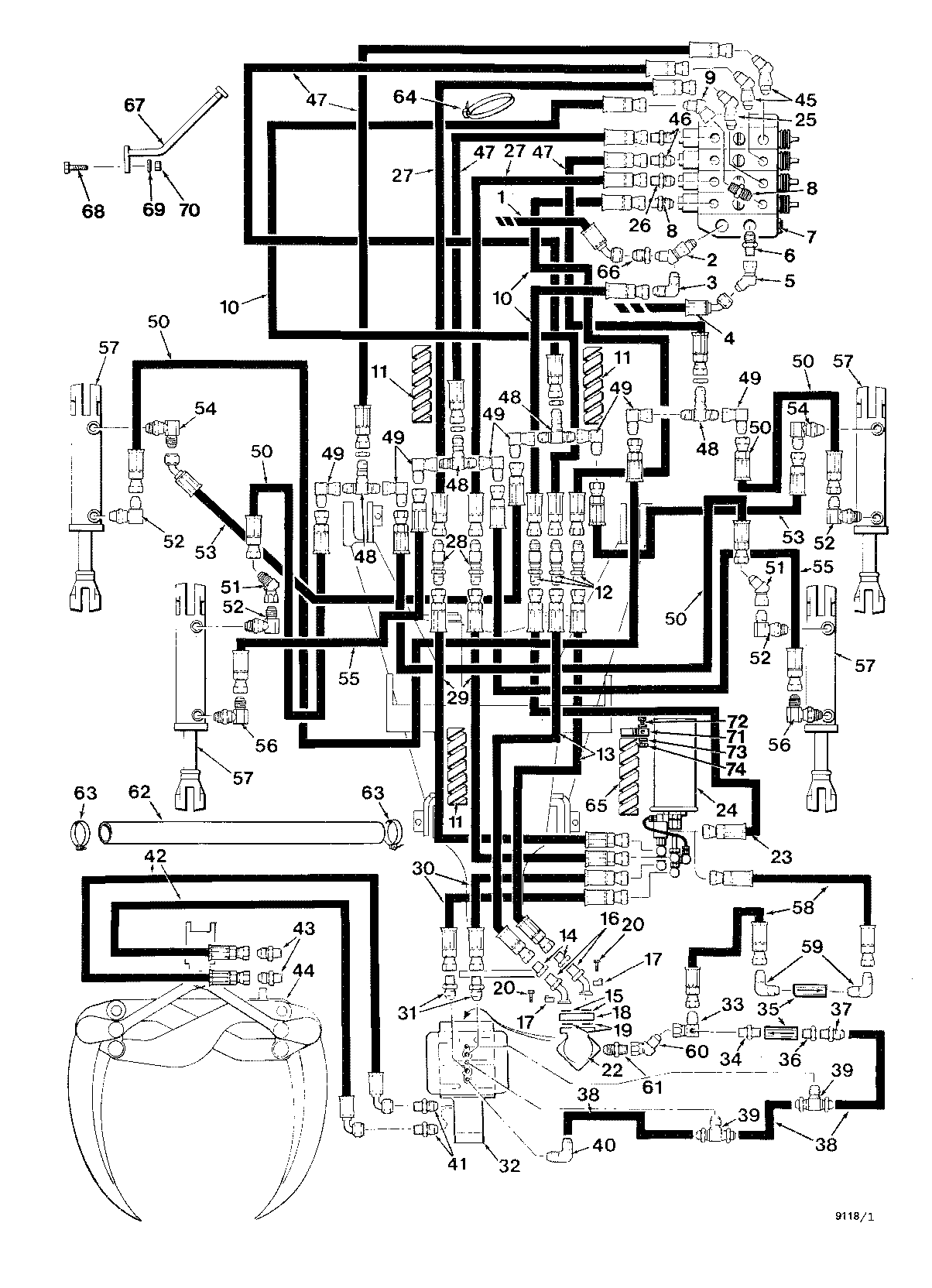

HYDRAULIC SYSTEM GRAPPLE CARR. FRAME DUAL ARCH 120`` TJ ( CI2874 - CI2995) 2000-142/13 [2000-142/13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	823782800	1	FITTING-45 DEG.	-
3	810563200	1	ELBOW-90 DEG.	-
4	-------	1	O-RING	-
5	810441800	1	ELBOW-45 DEG.	-
6	810285700	1	ELBOW-45 DEG.	-
7	-------	1	O-RING	-
8	810425400	2	FITTING 3/8 MJIC 3/4	-
9	811675600	1	ELBOW-45 DEG.	-
10	810904200	3	HOSE-HYD*0.38X88 - SINGLE ARCH	-
11	826337800	3	SLEEVE	-
12	810269500	3	ADAPTER	-
13	811111800	2	HOSE-HYD*0.38X148	-
14	810749600	2	FITTING MJIC/FJIC	-
15	810400400	2	O-RING	-
16	810810500	2	FITTING-45 DEG.	-
17	810797100	4	SPLIT FLANGE	-
18	811215400	1	VALVE	-
19	810400400	2	O-RING	-
20	810080600	8	BOLT*3/8-16UNCX2-1/4 -	-
21	-	1	Part 21	-
22	-------	1	O-RING	-
23	811111800	1	HOSE-HYD*0.38X148	-
24	-------	1	O-RING	-
25	810368600	1	ELBOW-45 DEG. -	-
26	810115800	1	FITTING 3/4 MJIC 3/4	-
27	811111900	2	HOSE-HYD*0.75X91	-
28	810459000	2	ADAPTER	-
29	810830400	2	HOSE-HYD*0.75X132	-
30	-------	1	O-RING	-
31	810115800	2	FITTING 3/4 MJIC 3/4	-
32	-------	1	O-RING	-
33	826312100	1	ELBOW	-
34	811131500	1	NIPPLE	-
35	811160400	2	VALVE-CHECK	-
36	810643600	1	FITTING	-
37	811172000	1	FITTING -	-
38	826311900	3	HOSE -	-
39	811204500	2	FITTING-TEE -	-
40	811172100	1	ELBOW -	-
41	810459100	2	ADAPTER	-
42	810831900	2	HOSE-HYD*0.75X48	-
43	810115800	2	FITTING 3/4 MJIC 3/4	-
44	-------	1	O-RING	-
45	810459300	2	FITTING-45 DEG.	-
46	810490900	2	FITTING 1/2 MJIC 3/4 -	-
47	810890800	4	HOSE-HYD*0.50X42	-
48	810787500	4	TEE	-
49	810433800	8	ELBOW-90 DEG.	-
50	811052500	4	HOSE-HYD*0.5X70	-
51	810466600	2	FITTING-45 DEG.	-
52	810112100	4	ELBOW-90 DEG.	-
53	811212400	2	HOSE-HYD*0.50X30	-
54	810112100	2	ELBOW-90 DEG.	-
55	810968500	2	HOSE-HYD*0.5X104	-
56	810112100	2	ELBOW-90 DEG.	-
57	-------	1	O-RING	-
58	810857700	2	HOSE-HYD*0.38X14	-
59	810189400	2	ELBOW-90 DEG.	-
60	811675600	1	ELBOW-45 DEG.	-
61	810887400	1	FITTING -	-
62	825829500	1	SLEEVE	-
63	810402100	2	TIE WRAP -	-
64	810654700	1	TIE STRAP -	-
65	826337900	1	SLEEVE	-
66	810943400	1	FITTING	-
67	826533600	1	SUPPORT WELDMENT	-
68	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
69	810309800	2	FLAT WASHER 3/8 - HARDENED	-
70	810087500	1	HEX NUT 3/8-16 UNC	-
71	810654000	1	Clamp	-
72	810082300	1	BOLT*1/2-13UNCX1-1/2	-
73	810011600	2	WASHER*1/2	-
74	810087700	1	NUT*1/2-13UNC	-
