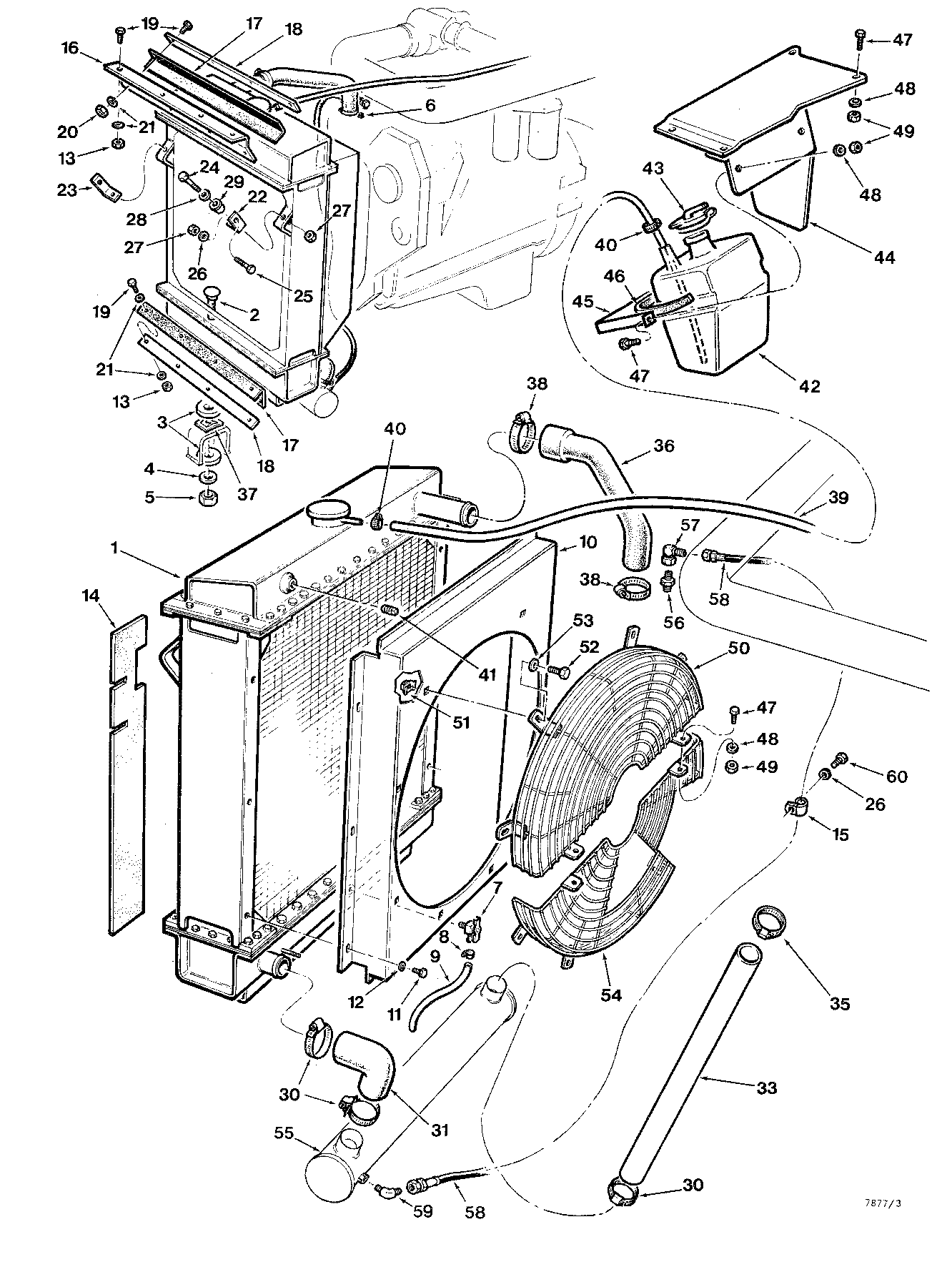

COOLING SYSTEM CUMMINS ( AA4109 - CI2995) 1610-026/15 [1610-026/15]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	826523600	1	RADIATOR	Refer to Page: SKIDDER, LOG\480-T SKIDDER, LOG\480-T - 480 TO 550-SERIES (Timberjack < 2000)\RADIATOR\RADIATOR ( CK2311 - ) 1612-015/11
2	810826400	2	CARRIAGE BOLT 5/8-11 UNC X 2-1/2	-
3	824012000	4	WASHER - DAMPER	-
4	810000500	2	WASHER*5/8	-
5	810464900	2	LOCKNUT 5/8-11 UNC	-
6	810067900	1	PLUG	-
7	810608300	1	DRAIN COCK	-
8	810334100	1	CLAMP	-
9	850067400	1	HOSE - AIR RELIEF	-
10	825507600	1	SHROUD	-
11	810876600	6	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
12	810878100	6	WASHER*1/4	-
13	811064500	8	LOCKNUT*1/4-20UNC	-
14	826733200	2	SEAL	-
15	811166700	1	Clamp	-
16	824878900	1	UPPER SEAL BRACKET	-
17	823344700	2	SEAL	-
18	823344500	2	BACK-UP STRIP	-
19	810088700	12	BOLT*1/4-20UNCX3/4	-
20	810087100	4	NUT*1/4-20UNC	-
21	810878100	16	WASHER*1/4	-
22	825592800	1	SUPPORT	-
23	825592900	1	SUPPORT	-
24	810082600	2	BOLT*1/2-13UNCX2-1/4	-
25	810082300	2	BOLT*1/2-13UNCX1-1/2	-
26	810011600	2	WASHER*1/2	-
27	810087700	4	NUT*1/2-13UNC	-
28	850036000	2	WASHER	-
29	810452300	2	MOUNT	-
30	810784500	3	CLAMP*36	-
31	825849000	1	HOSE	-
32	-	1	Part 34	-
33	826165100	1	HOSE	-
34	-	1	Part 36	-
35	810005900	1	CLAMP*S40	-
36	825928300	1	HOSE	-
37	811115600	2	NUT	-
38	810784500	2	CLAMP*36	-
39	825208700	1	HOSE	-
40	811008800	2	CLAMP*6 -	-
41	810062200	1	PLUG	-
42	825940600	1	RESERVOIR	-
43	810950100	1	CAP	-
44	826001100	1	BRACKET	-
45	825950900	1	CLAMP	-
46	825974700	1	WEATHERSTRIP	-
47	810080100	7	HEX HEAD BOLT 3/8-16 UNC X 1	-
48	810309800	7	FLAT WASHER 3/8 - HARDENED	-
49	810051900	7	JAMNUT*3/8-16UNC	-
50	825633600	1	GUARD	-
51	811074000	8	NUT .313-24	-
52	810076100	8	BOLT*.3125-24X.750	-
53	810768000	8	WASHER*5/16	-
54	825702000	1	GUARD	-
55	-------	1	O-RING	-
56	810224800	1	CONNECTOR -	-
57	810433800	1	ELBOW-90 DEG.	-
58	811921400	1	HOSE-HOT WATER	-
59	810407300	1	FITTING-45 DEG.	-
60	810937800	1	BOLT*M12X1.75-25	-
-	826510100	1	RADIATOR - (TROPICAL OPTION 7FP1)	Refer to Page: SKIDDER, LOG\480-T SKIDDER, LOG\480-T - 480 TO 550-SERIES (Timberjack < 2000)\RADIATOR\RADIATOR ( CK2311 - ) 1612-015/11
-	826523800	1	RADIATOR - (STEEL GUARDED TUBE OPTION)	Refer to Page: SKIDDER, LOG\480-T SKIDDER, LOG\480-T - 480 TO 550-SERIES (Timberjack < 2000)\RADIATOR\RADIATOR ( CK2311 - ) 1612-015/11

COOLING SYSTEM CUMMINS ( AA4109 - CI2995) 1610-026/15 [1610-026/15]
