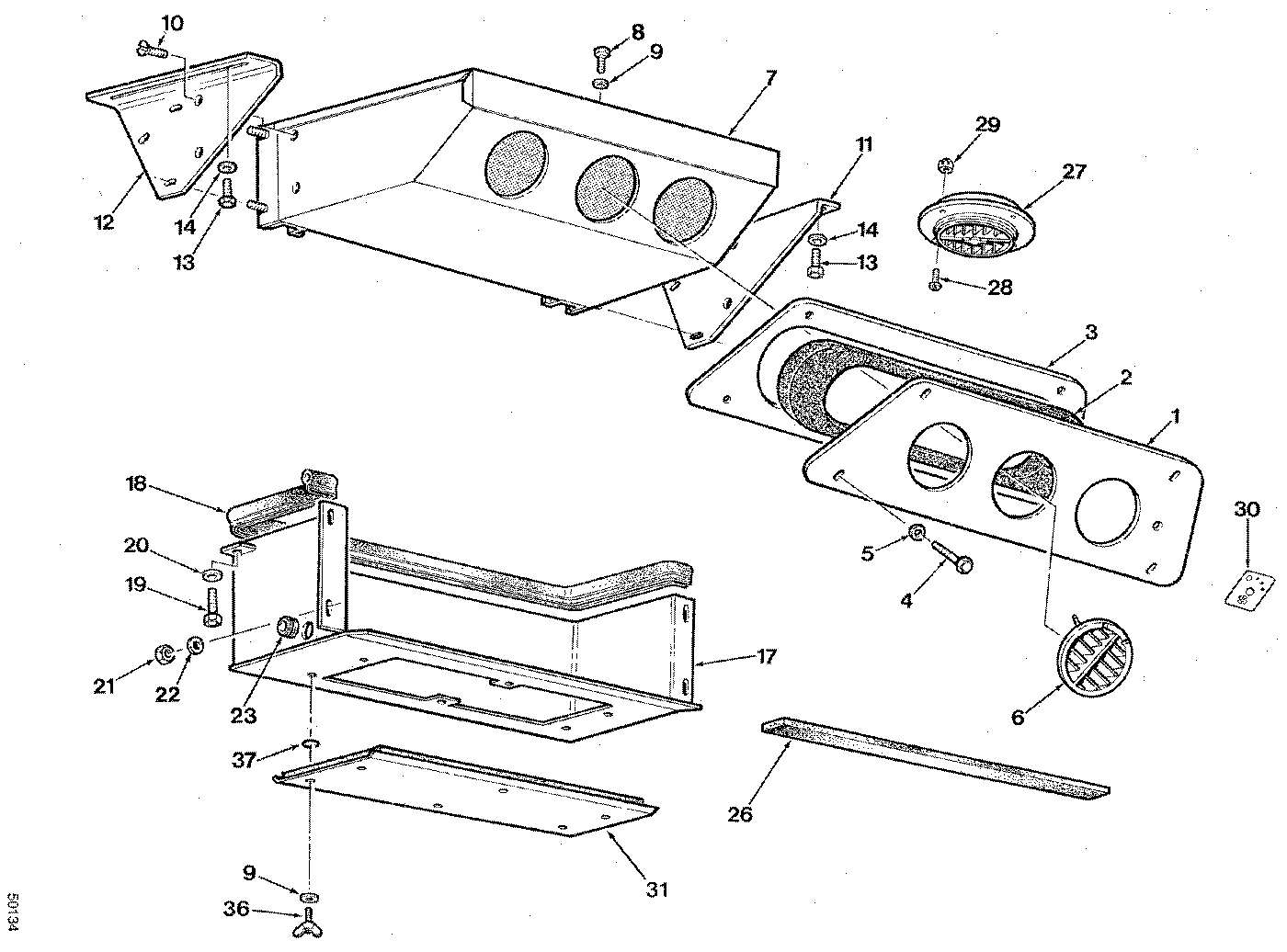

AIR CONDITIONING CAB-INTERNAL MOUNTING ( CB5127 - ) 7624-012/10 [7624-012/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	826737200	1	COVER - FRONT	-
2	826741300	1	GASKET	-
3	826737400	1	COVER - REAR	-
4	810089000	4	HEX HEAD BOLT 1/4-20 UNC X 1-1/2	-
5	810878100	4	WASHER*1/4	-
6	842833100	3	AIR DIFFUSER	-
7	-------	1	O-RING	-
8	810088700	4	BOLT*1/4-20UNCX3/4	-
9	810878100	26	WASHER*1/4	-
10	810885500	4	SCREW -	-
11	826739100	1	SUPPORT - R.H	-
12	826739000	1	SUPPORT - L.H	-
13	810089000	4	HEX HEAD BOLT 1/4-20 UNC X 1-1/2	-
14	810878100	4	WASHER*1/4	-
17	827063500	1	COVER - EVAPORATOR	-
18	826741100	1	SEAL	-
19	810080500	2	BOLT*3/8-16UNCX2	-
20	810309800	2	FLAT WASHER 3/8 - HARDENED	-
21	810087500	4	HEX NUT 3/8-16 UNC	-
22	810309800	4	FLAT WASHER 3/8 - HARDENED	-
23	810651000	2	GROMMET	-
26	826741700	1	SEAL - BOX LIP	-
27	810934400	4	VENT	-
28	810934300	16	SCREW	-
29	810934600	16	NUT*1/4-20UNC	-
30	842828900	1	DECAL	-
31	827064500	1	COVER	-
36	811873100	6	WING SCREW	-
37	811916000	6	O-RING	-

AIR CONDITIONING CAB-INTERNAL MOUNTING ( CB5127 - ) 7624-012/10 [7624-012/10]
